Линейные подшипники качения и скольжения. Чем отличаются, применение на практике
Оглавление
Линейные подшипники качения и скольжения — это ключевые элементы узлов прямолинейного перемещения, от которых зависят точность, скорость, ресурс и стабильность работы всего механизма.
На современных производствах по всей России — от станкостроения до пищевой промышленности — узлы линейного перемещения стали таким же привычным элементом инфраструктуры, как приводы или системы управления. Если раньше выбор был очевиден, то сегодня инженеры и снабженцы всё чаще сталкиваются с дилеммой: что лучше подойдет для конкретной задачи — подшипник качения или подшипник скольжения.
Оба типа решают одну задачу: обеспечить движение каретки вдоль вала или направляющей. Но делают они это по-разному, имеют разную чувствительность к нагрузкам, скоростям, загрязнениям и температуре. В статье разобраны основные виды линейных подшипников, их конструктивные особенности, сферы применения, различия между решениями, а также практические критерии выбора под конкретную задачу без ухода в сухие таблицы ТТХ.
Отдельное внимание уделено подбору подшипника по отрасли, типичным ошибкам при проектировании и правилам эксплуатации. Материал будет полезен инженерам-конструкторам, проектировщикам и специалистам по снабжению, которым важно выбрать надёжное решение без переплаты и технических ошибок.
Что такое линейный подшипник и его задачи в механизмах
Базовое определение, ключевые функции и причины, по которым правильный выбор типа подшипника критичен для надежности машины.
Если говорить простым языком, линейный подшипник — это опорный элемент, обеспечивающий движение подвижной части механизма строго по заданной прямолинейной траектории. В технической документации часто встречается обобщающее понятие — «узел линейного перемещения».
Основные функции линейных подшипников: обеспечение точности позиционирования, передача нагрузок от подвижного органа на несущую конструкцию, снижение трения (и, как следствие, износа и нагрева) и компенсация несоосностей.
Конструкция узла линейного перемещения. Базовая схема всегда едина: направляющий вал (или профильная рельса) + корпус (каретка) + сам подшипник. Различия начинаются на уровне того, как подшипник взаимодействует с поверхностью вала: через площадь контакта (скольжение) или через промежуточные тела (качение).
Для производства линейный подшипник — это не просто расходник, а часть технологической цепочки. Если изделие подобрано неверно, страдает не только конкретный узел, но и точность всей машины в целом, что ведет к браку продукции.
Подшипники скольжения: устройство и особенности
Обзор линейных подшипников скольжения: принцип работы, материалы и ключевые преимущества для специфических задач.
Линейный подшипник скольжения работает по принципу граничного или жидкостного трения: внутренняя поверхность втулки скользит по поверхности вала. Главные преимущества: большая площадь контакта (устойчивость к ударным нагрузкам), демпфирование вибраций, бесшумность и компактность.
Металлические (бронзовые) втулки. Классическое решение для тяжелонагруженных тихоходных узлов. Они работают, как правило, с периодической смазкой или с заложенным твердым смазочным материалом. Применяются в прессах, штамповом оборудовании и тяжелой промышленности, где важны ударные нагрузки и высокие температуры.
Полимерные и композитные подшипники. Современные безмасляные решения. В их составе базовый полимер (PTFE, PEEK, POM), армирующие волокна и твердые смазочные добавки. Они работают без внешней смазки, не боятся пыли, влаги и химии, имеют низкий вес и часто обладают пищевыми допусками.
На упаковочной линии, где недопустимо попадание смазки в продукт, замена металлических втулок на самосмазывающиеся полимерные подшипники скольжения решила проблему загрязнения и сократила время на обслуживание.
Подшипники качения: устройство и особенности
Обзор линейных подшипников качения: шариковые втулки и роликовые системы для высоких скоростей и точности.
Внутри корпуса подшипника качения по закаленным дорожкам перекатываются шарики или ролики. Это обеспечивает крайне низкий коэффициент трения, высокие рабочие скорости, высокую точность позиционирования и длительный ресурс при правильной смазке.

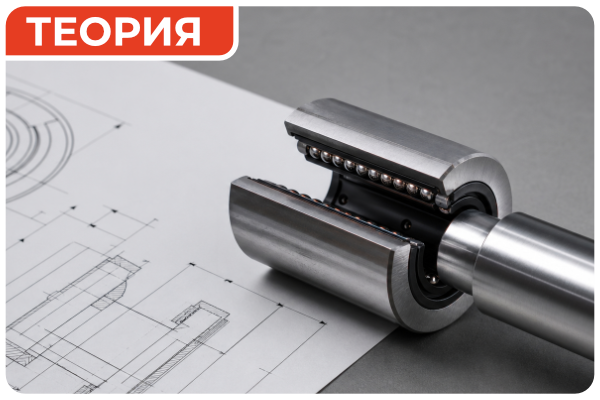

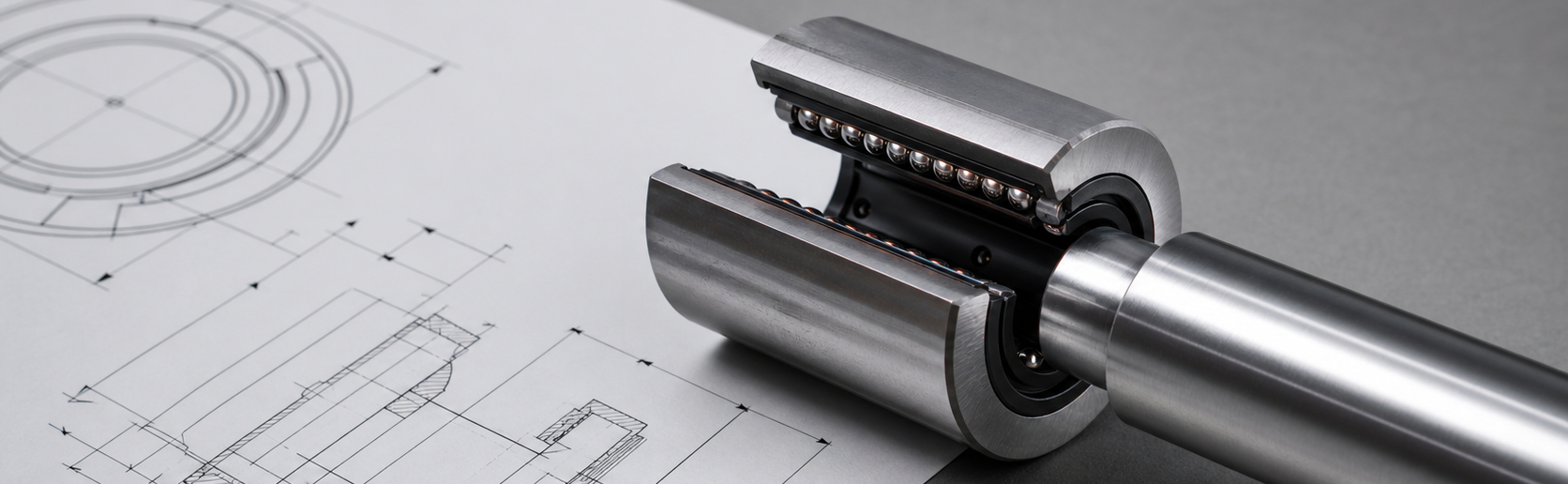

Шариковые линейные втулки. Самый массовый тип в автоматизации. Применяются в станках с ЧПУ, 3D-принтерах, дозаторах и манипуляторах. Они очень чувствительны к загрязнениям, поэтому обязательны пыльники и регулярная смазка.
Роликовые и профильные системы. Когда нагрузки и требования к жесткости выходят за рамки возможностей шариковых втулок, применяются роликовые линейные подшипники и профильные рельсовые направляющие. Контакт по линии резко повышает грузоподъемность и жесткость, что критично для тяжелых фрезерных станков и координатно-измерительных машин.
Подшипники качения требуют высокой соосности валов. Даже небольшой перекос при монтаже профильной рельсы или вала приведет к заеданию и резкому снижению ресурса.
Ключевые отличия: качение vs скольжение
Сравнительный анализ двух типов для быстрой ориентации инженера при проектировании узла.
Общее правило, которое работает в 80% случаев: если нужны высокие скорости, точность и чистая среда — берем качение; если есть удары, загрязнения, влага или требования к отсутствию смазки — смотрим в сторону скольжения.
Специализированные исполнения для сложных условий
Нишевые решения: коррозионностойкие, пищевые, высокотемпературные и антистатические подшипники.
Стандартные линейные подшипники не всегда подходят для специфических производственных условий. Производители выпускают специализированные исполнения:
- Коррозионностойкие: из нержавеющей стали или специальных полимеров для моечных камер и морских объектов.
- Пищевые: с допусками FDA, EC 1935/2004, пригодные для прямого или косвенного контакта с продуктами.
- Высокотемпературные: для печей и сушильных камер (специальные стали, керамика или полимеры на базе PEEK).
- Антистатические: для взрывоопасных производств, где накопление статики недопустимо.
В лакокрасочном цеху использование стандартных пластиковых направляющих привело к накоплению статического заряда и микроискрам. Замена на антистатические полимерные втулки скольжения устранила риск возгорания.
Применение на практике: как выбрать под задачу
Практические сценарии применения по отраслям для быстрой ориентации снабженцев и проектировщиков.
В металлообработке с обильной подачей СОЖ и стружкой полимерные втулки скольжения часто живут дольше, чем шариковые, потому что не боятся абразива и не требуют постоянной смазки, которая вымывается эмульсией.
Пошаговый алгоритм выбора для инженера-конструктора
Логика выбора без ухода в каталог: от анализа нагрузки до требований к обслуживанию.
- Определите характер нагрузки. Статическая/постоянная → подходят оба типа. Ударная/пиковая → приоритет скольжению. Высокая динамическая → качению.
- Оцените скорость перемещения. До 0,5 м/с → оба типа. 0,5–3 м/с и выше → подшипники качения.
- Проанализируйте окружающую среду. Чистая среда → качение. Пыль, абразив, вода, химия → полимеры скольжения или защищенное нержавеющее качение.
- Сформулируйте требования к точности. До 0,01 мм → прецизионные системы качения. 0,05–0,2 мм → стандартные шариковые или полимерные втулки.
- Учтите требования к обслуживанию. Возможна регулярная смазка → качение. Обслуживание затруднено → самосмазывающиеся полимеры.
При проектировании портала для лазерной резки инженер сначала оценил высокую скорость и требования к точности (шаг 2 и 4), что сразу отсеяло скольжение и направило выбор в сторону прецизионных профильных рельсовых направляющих.
Типичные ошибки при проектировании линейных узлов
Частые ошибки конструкторов, которые приводят к преждевременному износу и простоям оборудования.
- Выбор шариковой втулки для пыльной среды без пыльников. Стружка или пыль попадают внутрь сепаратора и быстро разрушают дорожки.
- Недооценка требований к соосности валов. Шариковые линейные втулки крайне чувствительны к перекосу: даже небольшое отклонение вызывает заедание.
- Применение бронзовых втулок без смазки. Работа «на сухую» приводит к задирам вала и быстрому выходу узла из строя.
- Использование стандартного подшипника в пищевой зоне. Обычная индустриальная смазка недопустима в контакте с продуктами.
Ошибка на этапе выбора часто стоит дороже, чем разница в цене между более простым и более подходящим изделием. Всегда закладывайте запас по условиям эксплуатации.
Монтаж, эксплуатация и обслуживание
Общие правила использования для максимального продления ресурса линейных узлов.
Для подшипников качения: тщательная соосность валов (допуск обычно в пределах 0,02–0,05 мм/м для круглых валов и до 0,02–0,03 мм/м для профильных рельс), обязательное использование пыльников в загрязненных средах, регулярная смазка через масленки согласно графику производителя.
Для подшипников скольжения: контроль состояния рабочей поверхности вала (задиры недопустимы), контроль наличия смазки для бронзы, очистка вала от абразивных отложений для полимеров.
На деревообрабатывающем станке регулярная продувка сжатым воздухом шариковых втулок и добавление пыльников увеличили межсервисный интервал с 2 месяцев до 8 месяцев.
Часто задаваемые вопросы о линейных подшипниках
Можно ли комбинировать подшипники качения и скольжения в одном узле?
Какой тип подшипника долговечнее?
Нужно ли смазывать полимерные подшипники скольжения?
Что выбрать для пищевого оборудования: качение или скольжение?
Как подобрать линейный подшипник под ваше оборудование
Выбор линейного подшипника — это всегда компромисс между точностью, скоростью, нагрузкой, средой эксплуатации и стоимостью. Универсального «лучшего» решения не существует: для каждого узла есть свой оптимум.
Специалисты АО «Техникс» помогают предприятиям по всей России подбирать линейные подшипники под конкретные задачи: анализ условий эксплуатации, подбор оптимального типа (качение или скольжение), поиск аналогов импортным подшипникам в условиях импортозамещения и поставка под заказ. Если вам нужно подобрать узел для нового оборудования или найти замену вышедшему из строя — оставьте заявку, и наш специалист свяжется с вами для детальной консультации.
