Люфт в передаче трапецеидальные винт/гайка. Способы устранения

Время на прочтение: 2 мин

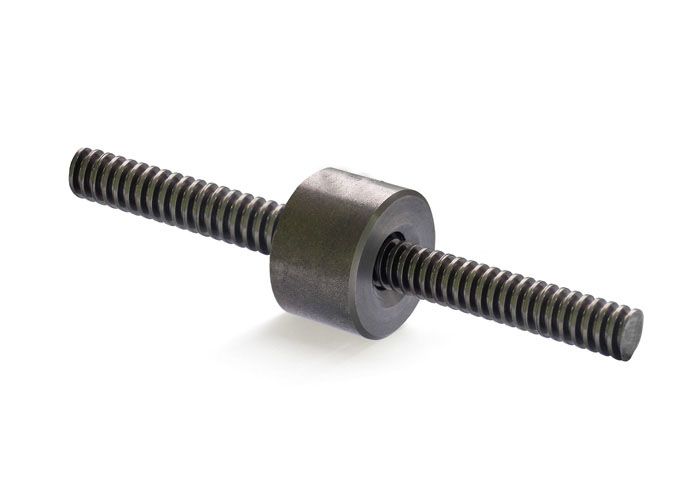

Люфт в передаче трапецеидальные винт/гайка. Способы устранения

Трапецеидальная резьба — один из самых распространенных видов резьбы в силовых передачах, когда нужно преобразовать вращательное движение привода в прямолинейное движение исполнительного механизма. Применяется в передачах с большими силами трения в резьбовом соединении. Особенно ценится в трапецеидальном профиле явление самоторможения, т.е. блокировка перемещения гайки при приложении усилия со стороны исполнительного механизма. Но, как и во всех видах резьбы, есть недостаток — явление люфта или относительное осевое или радиальное смещение винта и гайки на малую величину без взаимного вращения. Радиальным можно пренебречь, а вот осевой люфт влияет на точность позиционирования исполнительного механизма, что иногда недопустимо. Например, в вертикально фрезерных станках, где обработка производится со сменой направления движения режущего инструмента. Есть несколько путей решения этой проблемы.

Применение пары винт/гайка с плотной посадкой. Такой вариант решает проблему, но временно, так как со временем соединение (обычно гайка) изнашивается, появляется люфт. Гайку придётся часто заменять.

Перекос гайки. Гайка фиксируется относительно винта с небольшим перекосом. Люфт выбирается за счет плотного прилегания боковых поверхностей резьбы в противоположных (по длине гайки) концах гайки. Тоже временное решение, так как быстро изнашиваются крайние витки гайки.

Применение гайки, разрезанной вдоль. При этом способе между вершиной и дном впадины профиля резьбы пары винт/гайка оставляют небольшой зазор. Это даст возможность соединить половинки гайки с плотной посадкой по боковым поверхностям трапеции, исключив тем самым люфт. При этом усилия распределяются равномерно по всей длине гайки, соединение обеспечивает выборку люфта длительное время. По мере износа гайки люфт можно регулировать подтяжкой винтов. Этот способ часто применяется в ходовых винтах металлорежущих станков.

Применение гайки, разрезанной поперёк:

  • Цельная гайка с поперечным пропилом. При стягивании винтами люфт выбирается, но напряжения стягивания неравномерны, в месте расположения регулировочных винтов гайка будет изнашиваться быстрее.

  • Разнесение половинок гайки на расстояние и стягивание их регулировочными шпильками. Этот вариант сложнее, но прослужит дольше: гайки изнашиваются равномерно по всей окружности резьбы.

Люфт выбирать не нужно. Это вариант, когда рабочее движение исполнительного механизма однонаправленное. Например, движение резца при снятии стружки в токарных и строгальных станках всегда в одном направлении. Другой вариант отсутствия необходимости выборки люфта — подъемные механизмы, где точность позиционирования неважна.
