Маркировка подшипников: расшифровка, типы, стандарты
Подшипники являются важнейшими элементами множества механизмов, от бытовой техники до промышленных станков. Различные типы подшипников отличаются конструкцией, размерами, материалами и эксплуатационными характеристиками. Чтобы правильно подобрать подшипник, необходимо понимать систему его маркировки.
В данной статье разберем, что означает маркировка подшипника, как расшифровать обозначения, какие стандарты существуют, а также рассмотрим примеры обозначений для различных типов подшипников.
Как узнать маркировку подшипника?
Маркировка подшипников обычно наносится на их внешнюю обойму. Она содержит информацию о:
- типе подшипника;
- размере (внутренний, наружный диаметры, ширина);
- конструктивных особенностях;
- материале и классе точности;
- годе выпуска (маркировка года подшипника встречается в некоторых моделях).
Если маркировка стерлась или отсутствует, узнать параметры подшипника можно по каталогам производителей или измерив его вручную.
Маркировка подшипников по размерам и конструкции
Маркировка состоит из числовых и буквенных обозначений. Рассмотрим основные принципы:
Числовые обозначения
Чаще всего номер подшипника включает 4-5 цифр, например: 6205, 30307, 81108.
Первая цифра – тип подшипника:
- 1 – радиальный однорядный шариковый;
- 2 – радиальный шариковый с увеличенной нагрузочной способностью;
- 3 – радиальный роликовый;
- 4 – двухрядный шариковый;
- 5 – упорный;
- 6 – радиальный шариковый с глубокими канавками;
- 7 – радиально-упорный шариковый;
- 8 – упорный роликовый;
- 9 – специальные конструкции.
Вторая цифра (иногда две) – серия по ширине и диаметру подшипника (0 – сверхлегкая, 1 – легкая, 2 – средняя, 3 – тяжелая).
Последние две цифры – условный диаметр отверстия подшипника (если число умножить на 5, получим реальный диаметр в мм). Например, в подшипнике 6205 диаметр внутреннего отверстия 25 мм. Исключение составляют отверстия 10, 12, 15, 17 мм, где используются обозначения 00, 01, 02, 03 соответственно.
Маркировка подшипников: буквы и их значение
Буквенные обозначения уточняют конструктивные особенности:
- P, U, G, T – материал корпуса.
- Z, ZZ – металлический защитный экран (односторонний или двухсторонний).
- RS, 2RS – резиновый пыльник (односторонний или двухсторонний).
- N, NR – канавка или стопорное кольцо на внешнем кольце.
- C2, C3, C4 – зазоры в подшипнике (уменьшенный, увеличенный и т. д.).
- TN, TVH – полимерный сепаратор.
- X, V, E – усиленная конструкция.
Маркировка подшипников качения: расшифровка по ГОСТ и ISO
В России маркировка подшипников качения регламентируется ГОСТ 3189-89 и ГОСТ 520-2011. В международной практике применяются стандарты ISO 15 и DIN 625.
Маркировка радиальных подшипников
Пример: 6205-2RS – радиальный шариковый, внутренний диаметр 25 мм, с двухсторонним резиновым уплотнением.
Маркировка радиально-упорных подшипников
Пример: 7210B – радиально-упорный подшипник, угол контакта 40°.
Маркировка роликовых подшипников
Пример: 30307 – конический роликовый подшипник, внутренний диаметр 35 мм.
Маркировка упорных подшипников
Пример: 51108 – однорядный упорный шариковый подшипник, внутренний диаметр 40 мм.

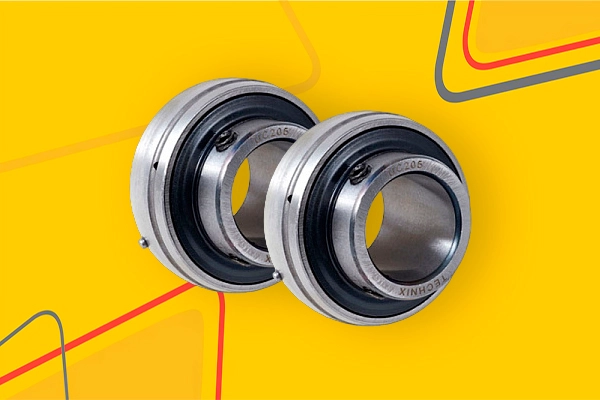

Маркировка опорных подшипников
Обозначается дополнительно буквами P, Y, F и используется в корпусных узлах.
Маркировка подшипников скольжения
Подшипники скольжения маркируются по ГОСТ 10329-2007 и обозначаются по материалу, конструкции и условиям эксплуатации.
Подшипники маркировка: расшифровка, таблица
| Маркировка | Тип подшипника | Особенность |
|---|---|---|
| 6205 | Шариковый радиальный | Диаметр 25 мм |
| 6205-ZZ | Радиальный с экранами | Металлическая защита |
| 6205-2RS | Радиальный с пыльниками | Защита от пыли |
| 30307 | Роликовый конический | Усиленная нагрузка |
| 7210B | Радиально-упорный | Угол контакта 40° |
| 51108 | Упорный шариковый | Осевые нагрузки |
Пример маркировки подшипников генератора
Для генераторов автомобилей часто используются усиленные радиальные подшипники с защитными экранами. Например:
- 6303-2RS – шариковый радиальный, 17×47×14 мм, закрытый с двух сторон.
- 6206-ZZ – с металлическими экранами, защищен от пыли.
Вывод
Маркировка подшипников позволяет быстро определить их тип, размеры и конструктивные особенности. Как узнать маркировку подшипника? – достаточно посмотреть на его корпус или воспользоваться таблицами расшифровки.
При выборе подшипника важно учитывать не только его размер, но и эксплуатационные условия: нагрузку, скорость вращения, наличие загрязнений. Это поможет обеспечить долговечность и надежность работы оборудования.
