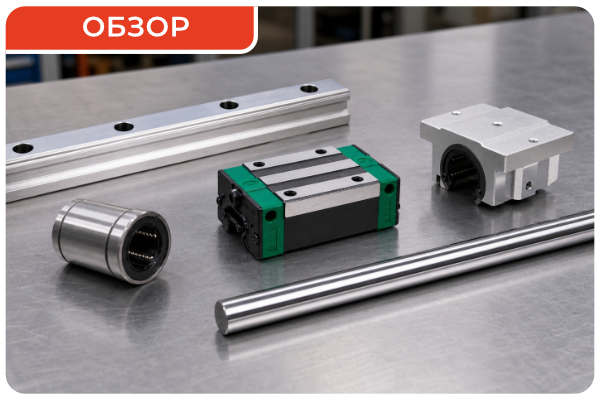

Обзор различных типов линейных направляющих и подшипников

Линейная направляющая (или линейная рельсовая направляющая) — это ключевой компонент систем линейного перемещения, отвечающий за точное и плавное прямолинейное движение массивных нагрузок. Разработанная на базе принципов подшипников качения, она позволяет обеспечить высокую жёсткость, повторяемость и стабильность хода, что делает её неотъемлемой частью современного станкостроения, робототехники и автоматизации.

Системы линейного перемещения на базе рельсовых направляющих применяются в оборудовании от медицинской техники и лабораторных приборов до станков для обработки полупроводниковых пластин и крупных линий автоматизации. За счёт низкого трения и высокой грузоподъёмности такие направляющие обеспечивают плавное движение без заметных вибраций, что особенно важно для оборудования с высокими требованиями к точности и долговечности.

Принцип работы линейной направляющей

Линейная направляющая обеспечивает стабильное, низкотрение и высокоточное прямолинейное движение благодаря механизму качения. Внутри каретки размещены элементы качения — шарики или ролики, которые циркулируют по дорожкам качения рельса. При перемещении нагрузки каретка катится по рейке, а шарики/ролики рециркулируют по замкнутому контуру внутри каретки, обеспечивая плавный ход и сниженное износное нагружение поверхностей.

Такой принцип работы отличается от систем скольжения, где трение и износ гораздо выше. Линейные направляющие на основе качения характеризуются:

• низким коэффициентом трения;
• высокой точностью и повторяемостью позиционирования;
• возможностью воспринимать осевые, радиальные и моментные нагрузки.

Благодаря этому такие системы линейного перемещения занимают центральное место в станках с ЧПУ, портальных роботах, координатных столах и других механизмах, где качество движения напрямую влияет на точность и срок службы оборудования.

Конструкция линейной направляющей (каретки и элементы качения)

Линейная направляющая состоит из двух базовых элементов:

• Неподвижная направляющая рейка — несущий рельс, задающий линейную траекторию.
• Каретка (ползун) — подвижный блок, который крепится к нагрузке и перемещается вдоль рейки.

Рельс изготавливается из закалённой стали или нержавеющей стали и подвергается высокоточной шлифовке. В зависимости от требований к нагрузке и габаритам она может быть квадратной, профильной или специализированной формы. Длина рейки подбирается под требуемый ход и размещается с учётом плоскостности монтажной поверхности, а также необходимого резерва по длине и условиям установки.

Каретки бывают стандартными и с фланцем, а также оснащаются уплотнениями и скребками для защиты от стружки, пыли и загрязнений. Внутри каретки размещаются элементы качения, которые обеспечивают низкое трение и равномерное распределение нагрузки по рейке и самой каретке.

Распределение нагрузки между элементами качения и рельсом снижает концентрацию напряжений, а специально профилированные дорожки качения обеспечивают высокую жёсткость и минимальное провисание хода.

Типы линейных направляющих

Рынок предлагает несколько типов линейных направляющих, каждый из которых подходит под конкретные условия эксплуатации, требования к точности и нагрузке. Правильный выбор позволяет обеспечить стабильную работу систем линейного перемещения, избежать перегрузки и преждевременного износа.

В большинстве промышленных приводов и станков предпочтение отдаётся полношариковым и роликовым линейным направляющим, а крестовые и игольчатые используются в специализированных прецизионных системах.

Цилиндрические направляющие и линейные подшипники

Отдельную группу в системах линейного перемещения составляют цилиндрические направляющие — шлифованные круглые валы, по которым перемещаются линейные подшипники или втулки. Такая конструкция проще профильных рельсовых систем, хорошо подходит для компактных механизмов и часто используется там, где нужно получить надёжное линейное перемещение при умеренной нагрузке и разумном бюджете.

В типовом исполнении узел включает закалённый и шлифованный вал, линейный подшипник с шариками или роликами, а также опорные корпуса и крепёжные элементы. При движении шарики внутри втулки перекатываются по дорожкам, что снижает трение и обеспечивает плавный ход, а в более нагруженных исполнениях могут применяться усиленные или роликовые решения.

По сравнению с профильными рельсовыми направляющими цилиндрические системы обычно проще в монтаже и экономичнее, но уступают им по жёсткости, устойчивости к моментным нагрузкам и общей стабильности при высоких динамических режимах. Поэтому их чаще выбирают для 3D‑принтеров, лёгких станков с ЧПУ, подающих узлов, упаковочного оборудования и вспомогательных осей, а не для наиболее нагруженных координатных систем.

Области применения линейных направляющих

Линейные направляющие используются в широком спектре отраслей. Они формируют основу для точного и стабильного перемещения в оборудовании, где критичны повторяемость, жёсткость и длительный ресурс.

• Станки с ЧПУ: фрезерные, токарные, шлифовальные, сверлильные, лазерные резаки и другие станки, в которых системы линейного перемещения обеспечивают точные перемещения по осям X, Y, Z и придают оборудованию высокую стабильность при резании.
• Робототехника и автоматизация: портальные роботы, линейные модули, позиционирующие столы, системы «pick‑and‑place», интеллектуальные конвейеры и паллетайзеры, где требуется контролируемое линейное движение.
• Упаковка и обработка материалов: маркировочные головки, резаки, укупорочные узлы, челночные стеллажи, питатели и транспортные модули, работающие в условиях частых циклов.
• Медицинское и лабораторное оборудование: диагностические и хирургические роботы, анализаторы, столы позиционирования пациентов, оптические сборки, где необходимы плавные и чистые перемещения без лишних вибраций.
• Электроника и полупроводниковая промышленность: машины монтажа компонентов SMT, системы AOI, модули обработки пластин, где требуются повышенная точность, минимальное загрязнение и стабильная работа при длительных циклах.
• Полиграфия и оптика: промышленные принтеры, сканеры, юстировочные платформы, линейные столы для камер и объективов, в которых важна точность позиционирования печатающих головок и оптических элементов.

Как выбрать подходящую линейную направляющую

Выбор линейной направляющей начинается не с «какой профиль самый дорогой», а с анализа нагрузки, требований по точности, условий эксплуатации и монтажного пространства. Правильный подбор позволяет сократить риски перегрузки, неравномерного износа и частых простоев.

Когда выбирать цилиндрические направляющие и линейные подшипники

Цилиндрические направляющие целесообразно применять в тех случаях, когда требуется сравнительно простое, компактное и экономичное решение для линейного перемещения при умеренных нагрузках. Чаще всего их используют в 3D‑принтерах, настольных станках, лёгких порталах, подающих механизмах, упаковочном оборудовании и вспомогательных осях, где критичны не максимальная жёсткость, а рациональное соотношение цены, ресурса и удобства монтажа.

Если же узел испытывает значительные моментные нагрузки, работает с высокими ускорениями или требует минимального прогиба и люфта, профильные рельсовые направляющие будут предпочтительнее. На практике нередко применяют комбинированный подход: по основным силонагруженным осям устанавливают профильные рельсы, а по второстепенным — цилиндрические направляющие с линейными подшипниками, чтобы оптимизировать конструкцию без избыточного удорожания.

Важно помнить, что для многих промышленных задач идеальным решением выступает не «максимально мощный», а «рационально подобранный» тип линейной направляющей, соответствующий реальному режиму работы, а не только расчётному значению нагрузки.
