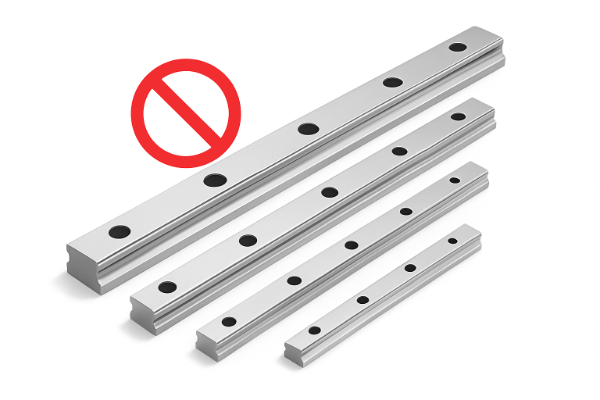

Ошибки при подборе линейных направляющих и как их избежать

Линейные направляющие играют ключевую роль в современном машиностроении, автоматизации производственных процессов и создании высокоточного оборудования. Эти компоненты обеспечивают плавное перемещение узлов и механизмов вдоль заданной траектории, гарантируя точность позиционирования и стабильность работы всей системы. Неправильный подбор направляющих может привести к преждевременному износу, снижению точности обработки, увеличению эксплуатационных расходов и даже аварийным ситуациям. Поэтому важно понимать, какие должны быть рельсы, и избегать распространенных ошибок.

Ошибка 1. Игнорирование условий эксплуатации

Многие полагаются лишь на паспортные характеристики изделий, забывая учесть специфику рабочих сред. Они применяют стандартные системы там, где необходимы специальные – устойчивые к влаге, химически агрессивным веществам, высокой температуре. Чтобы избежать этой ошибки, рекомендуется проводить оценку всех факторов, влияющих на работу направляющих, еще на этапе проектирования. Нужно выбирать изделия, предназначенные для конкретных условий эксплуатации, учитывая рекомендации производителя, стандарты качества.

Ошибка 2. Неверная оценка нагрузок

Некоторые специалисты склонны ориентироваться только на максимальные значения динамических и статических нагрузок, указанные в каталогах производителей, однако реальная практика показывает, что такая упрощенная методика часто приводит к проблемам:

• быстрому износу из-за превышения фактической максимальной нагрузки;
• появлению недопустимых деформаций, влияющих на точность и качество движений;
• повышенному шуму и вибрации механизма при высоких скоростях перемещения;
• ускоренной деградации смазки, особенно при наличии боковых и торцевых нагрузок.

Для предотвращения подобных ситуаций рекомендуем провести инженерный суммарный расчет нагрузок, включая действующие моменты сил и ускорения. Выбирать запас прочности не менее 15% сверх ожидаемых пиковых значений нагрузок.

Ошибка 3. Неправильный выбор типа направляющих

Выбор между шариковыми и роликовыми направляющими зачастую осуществляется интуитивно, без глубокого понимания особенностей каждого вида, что впоследствии приводит к негативным последствиям:

• Шариковые подходят для легких нагрузок, обеспечивая высокое быстродействие и минимальные потери энергии на трение. Однако они плохо переносят высокие механические напряжения, значительные поперечные нагрузки, быстро выходят из строя при чрезмерных воздействиях.
• Роликовые отличаются большей несущей способностью и устойчивостью к боковым силам, что делает их идеальным решением для тяжелого промышленного оборудования, крупногабаритных станков, роботизированных линий. Вместе с тем, они уступают шариковым по скорости и энергоэффективности.

Ошибка 4. Игнорирование допустимой точности

Производители предлагают широкий спектр моделей с разными классами точности направляющих, каждая из которых предназначена для конкретного диапазона задач. Проблемы, возникающие при неправильном подходе к выбору класса точности:

• люфт и отклонение от прямой линии движения, которые приводят к потере точности позиционирования, возникновению дефектов деталей и брака продукции;
• увеличение износа сопряженных элементов и появление излишнего трения, что повышает энергозатраты, ускоряет процесс старения;
• выход за пределы заявленной производителем характеристики, приводящий к сокращению срока службы, ремонту, замене комплектующих раньше запланированного срока.

Но, стоить помнить, что завышенные требования к классу точности могут неоправданно увеличивать стоимость проекта, поэтому перед принятием решения нужно провести полный анализ технических характеристик и задач оборудования.

Ошибка 5. Недостаток внимания к смазке и обслуживанию

Отсутствие своевременного обслуживания системы и смазки приводит к коррозийным процессам, образованию задиров и царапин на трущихся поверхностях, локальному перегреванию, появлению микротрещин.

Поддерживать нормальную работу направляющих помогут следующие меры:

• регулярная проверка состояния смазочного слоя и своевременная замена отработанной смазки на свежую;
• использование специализированных консистентных смазок, рекомендованных производителями, учитывающих рабочие условия (температуру, влажность, разные виды нагрузок);
• установка надежных уплотнений и защитных крышек, предотвращающих попадание грязи внутрь систем;
• периодическая очистка поверхности рельсов и бегунков от накопившихся загрязнений специальными средствами очистки;
• контроль за состоянием крепежных элементов и регулярная подтяжка ослабленных соединений.

Ошибка 6. Неправильный выбор длины и конструкции рельс

Большинство инженеров ориентируются на стандартные размеры направляющих, предлагаемые поставщиками в инструкции по эксплуатации, либо исходят из общей компоновки оборудования. Из-за неправильной длины или конструкции рельс может возникнуть искривление пути, накопление остаточных напряжений. Формируются нежелательные зоны контакта, препятствующие свободному перемещению, и дополнительные колебания, биения, отрицательно сказывающиеся на качестве обрабатываемых деталей и долговечности всего агрегата. Избежать этого поможет точное определение длины участка рельсового пути с использованием расчетов опорных реакций и проверки устойчивости конструкции. Нужно разработать конструктивное решение, позволяющее компенсировать возможные отклонения от проектной геометрии, адаптироваться к изменениям внешней среды.

Ошибка 7. Пренебрежение совместимостью с конструкцией

Эта ошибка возникает из-за того, что проектирование идет изолированно, без комплексного анализа взаимосвязанных элементов. Она становится причиной расхождения геометрических размеров направляющих и фиксирующих элементов конструкции, несовместимость монтажных отверстий и профилей, ограниченностью степени свободы кинематической цепи.

Чтобы знать, какие рельсы выбрать, нужен предварительный анализ взаимного соответствия всех составляющих механической части устройства:

• детально проработанный чертеж, отражающий точные размеры и расположение направляющих относительно других функциональных блоков;
• моделирование поведения всей системы в целом;
• предварительная настройка программного обеспечения и драйверов управляющих модулей;
• инженерные испытания опытного образца или прототипа.

Как избежать ошибок

Исключить распространенные ошибки при выборе линейных направляющих поможет следующее:

• анализ условий эксплуатации;
• определение правильных нагрузок;
• правильный выбор типа направляющих;
• соблюдение требований к точности;
• своевременное обслуживание с применением качественных смазочных материалов.

Подбор линейных направляющих – ответственный этап проектирования любого современного оборудования. Правильно оценивая условия эксплуатации, выбирая подходящий тип направляющих и уделяя внимание материалам и уходу, можно достичь надежной и долговременной работы механизмов, предотвратить поломки и сократить производственные издержки. Если выбор этих компонентов вызывает затруднения, лучше обратиться к специалистам, которые предложат решения в соответствии с особенностями, требованиями вашего производства.

Краткое содержание статьи

Семь основных ошибок

• игнорирование условий эксплуатации - недооценка специфики рабочих сред;
• неверная оценка нагрузок - упрощенная методика расчета нагрузок;
• неправильный выбор типа - различия между шариковыми и роликовыми направляющими;
• игнорирование точности - проблемы неправильного выбора класса точности;
• недостаток обслуживания - важность смазки и регулярного ухода;
• неправильная длина рельс - влияние конструктивных решений;
• несовместимость конструкции - необходимость комплексного подхода.

Пять принципов избежания ошибок

• анализ условий эксплуатации;
• точный расчет нагрузок;
• правильный выбор типа направляющих;
• соблюдение требований к точности;
• своевременное обслуживание с качественными смазочными материалами.
