Особенности сферических роликовых подшипников

Время на прочтение: 3 мин

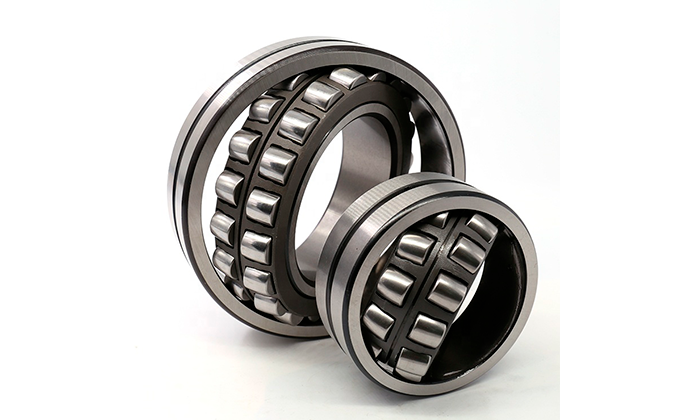

Особенности сферических роликовых подшипников
Подшипник роликовый сферический соответствует ГОСТ 5721-75, 9942-90, 24696-81. Воспринимает тяжелую радиальную нагрузку, способен воспринимать осевую нагрузку (до 25% допустимой неиспользованной радиальной). Компенсирует до 3% прогибов валов и их несоосность, образующуюся из-за технических погрешностей или под действием нагрузки.

Подшипник роликовый сферический: устройство, варианты исполнения

Особая конструкция подшипников сферического типа обеспечивает их функциональный возможности. Они, как и иные подшипники качения, состоят из внутреннего и внешнего кольца, сепаратора и тел качения. Однако от упорных и радиальных моделей, у сферических подшипников наружное кольцо во внутренней части имеет сферическую форму. В качестве тел качения выступают бочкообразные ролики.

Обычно сферический подшипник двухрядный. Расположенные в разных рядах оси роликов располагаются друг к другу под углом. Благодаря двум рядам качения деталь воспринимает действующие под разнонаправленными углами нагрузки. В результате такой подшипник является практически универсальным. Выпускаются и однорядные сферические подшипники, однако они плохо переносят нагрузки осевые, к большим радиальным приспособлены хуже. Тела качения, кольца и сепараторы  различаются по материалу изготовления.

Особенности и преимущества

Сферические подшипники являются самоустанавливающимися. Правильный подбор смазки обеспечивает хорошее скольжение на высоких скоростях. Подшипники с роликами показывают лучшую, чем шариковые, работу при больших нагрузках и выдерживают сильную вибрацию.

Все модели обладают следующими характерными особенностями:
  • сферический роликовый подшипник имеет высокие показатели грузоподъемности;
  • самоустанавливающиеся изделия компенсируют перекосы;
  • детали показывают минимальную силу трения и выделяют мало тепловой энергии;
  • повышенные показатели надежности и прочности.
Одно из важных преимуществ - длительное время эксплуатации. В процессе изготовления используются идентичные минимальные допуски. Самоустанавливающиеся симметричные ролики гарантируют равномерное распределение продольных осевых нагрузок. Кроме того, использование соответствующего профиля позволяет избежать изменения усилий на торцах.

Сферические роликовые подшипники Техникс делятся на следующие типы:

Открытые подшипники
Изготавливаются с цилиндрическими или коническими отверстиями. Снабжены тремя смазочными отверстиями и окружной канавкой. Конусность конического отверстия 1:30 (обозначается К30) и 1:12 (обозначается буквой К).
Оснащенные уплотнениями.
Уплотнения выполняются из нитрилбутадиенового каучука, армированного листовой сталью. Используют смазку для повышенного давление, не допускают нагрев выше 80°C;
Предназначенные для вибрационного оборудования.
Подготовлены для работы с вибромашинами, виброактиваторами и другими подобными механизмами. Способны выдерживать более высокие, чем модели стандартного исполнения, нагрузки.

Подшипники на втулках
Подобные изделия устанавливаются на валах с помощью стяжной или закрепительной втулки. Это облегчает процесс монтажа и упрощает конструкцию.

Однорядные подшипники
Используются при необходимости компенсировать угловые перекосы в сложных усилиях при очень высоких ударных силах. Но эти конструкции обладают малыми показателями осевой грузоподъемности.

Типы серий

Конструктивные исполнения (на примере модели 3620) обозначаются следующими цифрами:
3620 – базовый;
13620 - со втулкой и коническим внутренним отверстием;
11329 - без втулки с коническим отверстием;
53620 – с симметрично расположенными роликами.

113620 - подшипник с коническим внутренним отверстием без втулки
Самые распространенные - 3500, 3600 и отличающиеся от них расположением роликов 53500 и 53600. У вторых ролики находятся друг напротив друга, у первых - размещены поочередно. Серий импортных подшипников значительно больше.

Выбор сферических роликовых подшипников

При выборе следует учесть температуру эксплуатации. Некоторые производители выпускают изделия из стали, подвергнутой специальной обработке, которая сохраняет прочность при температуре, доходящей до 200 градусов. Отличные характеристики позволяют использовать такие подшипники в металлургии, на предприятиях тяжелой промышленности и в иных производствах, где механизмы подвергаются большим нагрузкам.
Также, кроме типоразмера, необходимо обратить внимание на материал изготовления: полиамида со стекловолокном, латуни, стали. Это дает возможность подобрать модели, в которых оптимально соединены цена и качество.

За подробной информацией, техническими характеристиками и условиями поставки обращайтесь к нашим менеджерам
