Подшипниковые узлы (ПУ) применяют в качестве опор вала. Разнообразие корпусов позволяет применять их во всех отраслях, где используются машины и механизмы.
Как выглядит и как называется
В названии каждого ПУ, изготовленного по ГОСТ РФ и/или ISO, присутствуют две-четыре латинские буквы и три арабские цифры.
• Буквы обозначают форму и конструкцию корпуса, в который установлен подшипник
• Цифры обозначают тип подшипника
• Обозначение производителя, если речь идёт о товаре из каталога
UC - значит, что подшипник установлен в чугунном корпусе, UK – то, что подшипник имеет закрепительную втулку. Следующая буква - это тип корпуса.
F - фланцевый
Р - стационарный
Т - подвесной/натяжной
Четвёртая буква - форма корпуса. С - круглая; L - ромбовидная; А - компактная.
Пример стандартного обозначения ПУ: UCP213 Technix
Внешний вид разных ПУ чётко продиктован их назначением. Опоры или опорные плоскости вала по отношению к оси вала могут быть:
• параллельными продольному сечению вала и располагаться в любой точке окружности
• перпендикулярными валу
Также существует натяжной корпус - без крепления к плоскости.
Разновидности ПУ в каталоге TECHNIX
В нашем ассортименте представлены шесть основных видов подшипниковых узлов. Все они имеют неразъёмный корпус из чугуна, устойчивого к перепадам температуры. Чугун не расширяется при нагреве и не сжимается при охлаждении, избавляя подшипник от дополнительных нагрузок.
Фланцевые ПУ с перпендикулярной валу плоскостью крепления
UCF и UKF

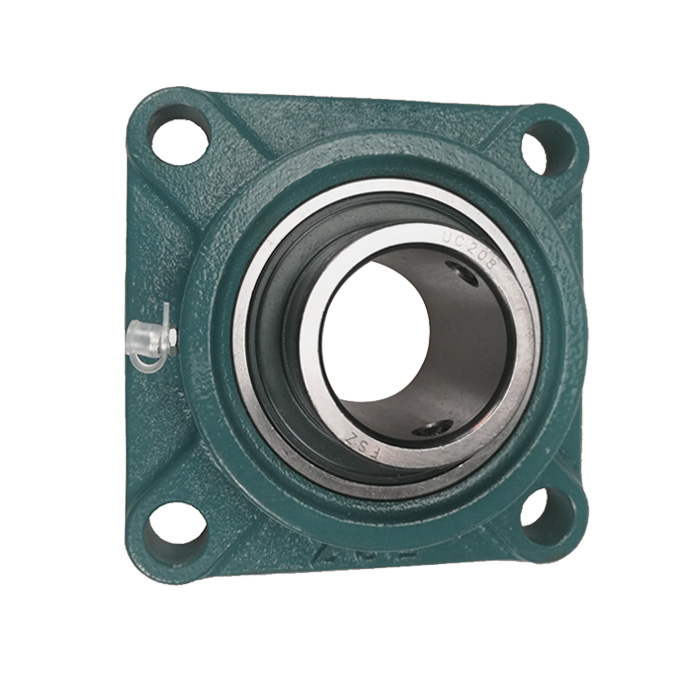

Квадратная форма фланца, четыре монтажных отверстия. Опорная поверхность идёт строго перпендикулярно оси вращения самого подшипника. UKF для крепления на вал имеет зажимную втулку.
Примеры: UCF206, UKF207
UCFC
Круглая форма, четыре отверстия. Применяется в барабанах, вращающихся частях, станках.
Пример: UCFC20
UCFL
Ромбовидный корпус с двумя отверстиями для крепления. Применяется там, где установка UCF или UCFC невозможна из-за стеснённых условий.
Стационарные ПУ с параллельной валу плоскостью крепления.
Пример: UCFL210
Стационарные ПУ с параллельной валу плоскостью крепления
UCP и UKP - округлый корпус с двумя крепёжными лапами. Применяется для станков, прокатных машин.UKP крепится на вал зажимной втулкой.
UCPA - то же что и UCP но без лап, вместо них - глухие отверстия в чугуне с резьбой. Применяются в местах с ограниченным пространством.
Пример: UCPA204
Натяжные ПУ
UCT - для подвижных мест крепления, например, в прокатных станах, разнообразных конвейерах.
Пример: UCT204
Стоит отметить, что для работы в особо экстремальных средах используют корпусные подшипники UC в комплекте с корпусами.
Особенности подшипниковых узлов TECHNIX
Помимо точности исполнения, качественной стали и чугуна, ПУ нашего производства:
• имеют самоцентрирующиеся подшипники
• допускают три варианта закрепления вала: стопорными винтами, зажимной втулкой или кольцом с эксцентриком
• снабжены ниппелем для смазки (можно применять консистентную смазку)
Как и другие изделия TECHNIX, подшипниковые узлы можно комбинировать с другими деталями и механизмами, выполненными по аналогичному стандарту. Благодаря простой кодировке названия корпуса и цифровому обозначению подшипника, выбрать нужный вариант в каталоге очень просто. А если возникнут вопросы, наши специалисты всё объяснят и помогут с выбором детали или устранением проблем в узле.
