Пошаговая инструкция по монтажу и настройке ШВП
- Материалы и инструменты
- Подготовительные операции перед сборкой
- Последовательный процесс монтажа ШВП
- Настройка и регулировка ШВП передачи
- Проверка и правила обслуживания

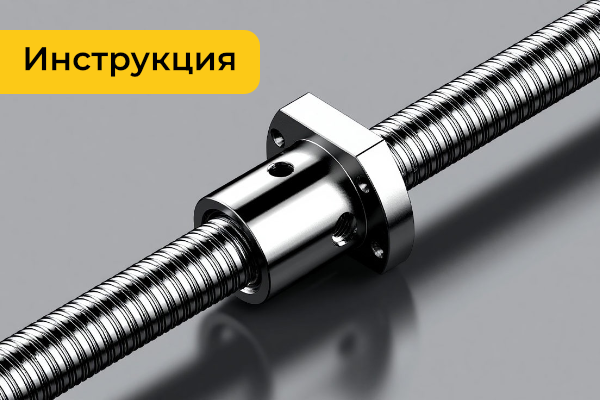

Шарико-винтовая передача (ШВП) — это механизм, который с помощью шариков и резьбы превращает вращение в прямолинейное движение. Его главные плюсы — точность и малое трение. Ошибки при монтаже приводят к потере точности, появлению люфта и быстрому износу. Правильная сборка и настройка ШВП — залог ее долгой и точной работы.
Материалы и инструменты
Перед тем как собрать ШВП, следует подготовить ключи-шестигранники, динамометрический ключ, измеритель биения и обычный пинцет. Также потребуются дополнительные детали и расходники: специальная смазка, новые шарики (при необходимости замены), подшипники в корпусе и небольшой крепеж для гайки.
Подготовительные операции перед сборкой
Перед тем как настроить ШВП, необходимо очистить винт и гайку от старой смазки, пыли и стружки. Если шарики в гайке рассыпались, например, при разборке или в случае выхода из строя сепаратора, их необходимо аккуратно уложить обратно в шариковые каналы. Для удобства используют густую пластичную смазку, которая фиксирует шарики до окончательной сборки. Пренебрежение подготовкой часто приводит к выходу узла из строя из-за абразивного износа или неправильного зацепления.
Последовательный процесс монтажа ШВП
Точная сборка ШВП напрямую влияет на срок его службы. Грамотный монтаж уменьшает люфты, повышает точность и защищает от раннего износа. Работать нужно на чистом и ровном месте, используя точные измерители. Сначала крепят опорные подшипниковые блоки на станину, но окончательно затягивают их позже. Затем устанавливают винт в опоры и специальным индикатором проверяют его биение по всей длине. Положением опор регулируют соосность до минимального биения и только потом окончательно их фиксируют.
После этого гайку ШВП закрепляют в штатном кронштейне (суппорте), а весь этот узел монтируют на подвижную часть станка. Гайку аккуратно накручивают на винт, строго следя, чтобы не было перекоса. Главная цель каждого этапа — добиться идеальной соосности и параллельности. Это предотвращает лишнее напряжение, поломки и заедания. В конце обязательно проверяют работу узла вхолостую и под нагрузкой, чтобы убедиться в плавности хода и отсутствии сильного нагрева.
Рекомендации: как собрать ШВП если рассыпались шарики
При сборке ШВП после полной разборки, или если механизм рассыпался из-за поломки сепаратора или деформации, необходимо убедиться в наличии и исправности всех деталей: винта, гайки, шариков, сепаратора (если он есть), дефлектора (возвратного канала) и уплотнений. Все компоненты тщательно очищаются от загрязнений и старой смазки. Перед тем как собрать гайку ШВП, шарики вместе с густой смазкой аккуратно размещаются в ее каналах. Затем гайка осторожно, без усилия, чтобы не повредить шарики, навинчивается на винт. Собранный узел проверяется на плавность хода. Заклинивание, шум или неравномерное усилие указывает на ошибку в процессе сборки (перекос, загрязнение или повреждение дорожек).
Настройка и регулировка ШВП передачи
После механического монтажа следует настройка устройства. Манипуляция помогает устранить осевой люфт за счет преднатяга. Простыми словами, преднатяг ШВП — это предварительное поджатие элементов передачи, которое ликвидирует зазор между шариками и рабочими поверхностями. Для его создания используют один из следующих методов:
- Обычный преднатяг ШВП регулировкой винта ШВП в конструкциях с двухгаечным комплектом).
- Подбор толщины распорной шайбы между двумя гайками.
- Установка шариков увеличенного диаметра (калиброванных).
После регулировки проверяют усилие ШВП — момент, необходимый для вращения винта. Оно должно быть равномерным на всем протяжении, без заеданий или слишком легких участков. Для ориентира при регулировке можно использовать рекомендации производителей. Правильная величина преднатяга — это всегда компромисс. Слишком слабый — и точность будет низкой. Слишком сильный — ШВП будет быстро перегреваться и изнашиваться. Обычно оптимальный преднатяг составляет около 5% от максимальной нагрузки, которую может выдержать передача.
Полная таблица значений — это конкретные цифры для каждого типоразмера ШВП (диаметр винта 16 мм, 20 мм и т.д.). В ней указано, какое усилие в ньютонах или килограммах нужно приложить. Чтобы точно измерить преднатяг ШВП полная таблица значений должна содержать индивидуальные характеристики оборудования конкретного производителя, и именно ими нужно пользоваться для точной настройки. Вместо общих значений здесь лучше всегда смотреть в инструкцию к конкретной шарико-винтовой паре.
Проверка и правила обслуживания
После завершения настройки ШВП узел проверяют для подтверждения его корректной работы и готовности к эксплуатации. Ключевые этапы этой проверки включают:
- Контроль люфта. С помощью индикатора убеждаются в отсутствии осевого смещения при реверсе.
- Проверка плавности хода. Каретку вручную перемещают по всей длине, чтобы выявить возможные заедания или "провалы" усилия.
- Организация регулярного обслуживания. Для долгой службы ШВП необходимо поддерживать чистоту, регулярно обновлять смазку и проверять затяжку крепежа.
Главное для стабильной работы оборудования — как установить ШВП, так и правильно ее отрегулировать. Если делать всё по инструкции от завода-изготовителя, шаг за шагом, то механизм будет работать точно, без сбоев и прослужит долго. Это убережёт от поломок и саму передачу, и связанные с ней детали.
Краткое содержание статьи
- ШВП превращает вращение в прямолинейное движение с высокой точностью и низким трением; ошибки монтажа вызывают люфт и износ.
- Материалы и инструменты для монтажа ШВП: шестигранники, динамометрический ключ, измеритель биения, пинцет, смазка, шарики, подшипники, крепеж.
- Подготовка: очистить винт/гайку от грязи.
- Монтаж: закрепить опоры на станине, установить винт, проверить биение индикатором, отрегулировать соосность; накрутить гайку без перекоса; тест вхолостую/под нагрузкой.
- Если шарики рассыпались при сборке после полной разборки или при поломке: проверить все детали, очистить, уложить шарики со смазкой, навинтить гайку, проверить плавность хода.
- Настройка: преднатяг для устранения люфта; момент вращения — 5% от max нагрузки, которую может выдержать передача, по таблице производителя.
- Проверка: контроль люфта индикатором, плавность хода; обслуживание — чистка, смазка, затяжка.
