Прецизионные технологии линейного перемещения для всех типов автоматизации. Гайд по выбору

Требования к точности позиционирования становятся определяющим фактором повышения производительности и качества продукции практически во всех отраслях промышленности – от микроэлектроники и машиностроения до пищевой промышленности и фармацевтики.

Именно поэтому развитие современных технологий линейного перемещения играет ключевую роль в создании высокопроизводительных автоматизированных систем нового поколения.

Высокоточные системы позволяют значительно повысить эффективность производственных процессов, благодаря способности обеспечить минимальные отклонения при перемещении объектов и инструментов, снизить уровень брака и увеличить срок службы оборудования.

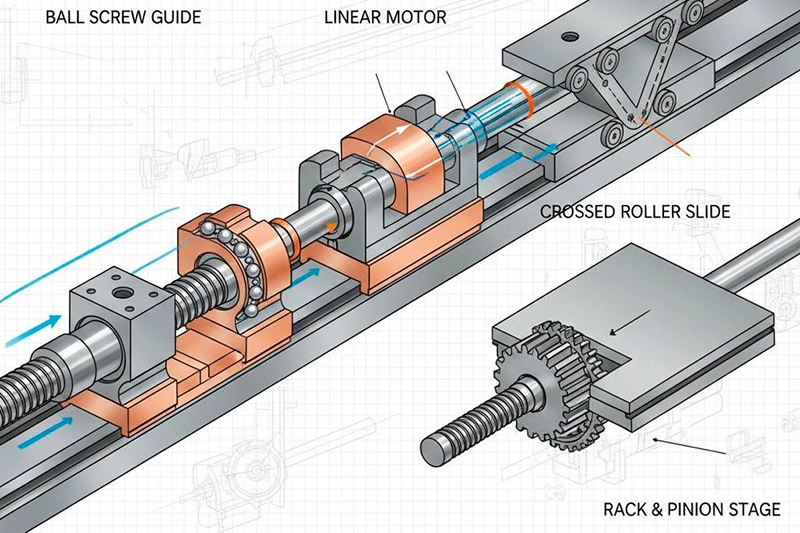

Основные технологии линейного перемещения: что, где и почему?

Для успешного выбора оптимальной технологии важно понимать специфику каждой технологии, область ее наилучшего применения и ключевые характеристики.

Валы и линейные подшипники

Прецизионные валы совместно с линейными подшипниками служат основой для организации прямого линейного перемещения исполнительных органов машин и механизмов.

Конструкция валов и линейных подшипников обеспечивает эффективное управление движением за счет минимизации трения между гладкими поверхностями вала и роликами или сферическими телами подшипника. Такое сочетание создает условия для бесперебойного, ровного и высокоточного перемещения подвижных узлов, необходимых в современных станках, робототехнике и другом технологическом оборудовании.

Принцип работы заключается в следующем: линейный подшипник в корпусе скользит по идеально гладкой поверхности закаленного и отполированного стального вала, позволяя осуществлять постоянное и контролируемое перемещение рабочего инструмента или компонента механизма с минимальной потерей энергии на преодоление сил трения.

В зависимости от исполнения, валы бывают цельные и полые. Цельные отличаются высокими показателями твердости и равномерности геометрии. Полые валы, обладающие меньшей массой, используют там, где требуются облегченные конструкции.

Независимо на разницу, оба варианта имеют общие плюсы:

• минимальное отклонение от прямой траектории;
• повышенное сопротивление механическим повреждениям и большая продолжительность срока службы;
• простота монтажа и технического обслуживания;
• устойчивость к высоким температурам и загрязнениям;
• низкий уровень шумообразования.

Шарико-винтовая передача:

Шарико-винтовая передача (ШВП) – наиболее распространенный тип приводов, используемых для преобразования вращения вала в линейное перемещение.

Отличительной особенностью данного типа передачи является использование промежуточных элементов – стальных шариков, расположенных между витками винта и внутренней поверхностью гайки.

За счет взаимодействия шариков с винтовыми дорожками обеспечивается минимальная площадь контакта, что резко уменьшает трение скольжения и повышает общую эффективность механизма. При вращении винта шарики свободно катятся по спиральным каналам, создавая необходимое тяговое усилие и обеспечивая требуемое перемещение исполнительного органа – гайки ШВП.

Шарико-винтовая передача представлена разными видами, которые различают по разным критериям:

• по типу шага винта: с мелким и крупным шагом;
• по способу изготовления профиля винта ШВП: прокатка или нарезка канавок;
• по расположению механизма рециркуляции шариков: внутренний или внешний;
• по форме гайки: фланцевые или бесфланцевые, простые и "двойные".

К плюсам шарико-винтовой передачи относится:

• длительный срок службы за счет низкого износа компонентов, обусловленного минимальным трением качения;
• КПД до 98%;
• высочайшая точность позиционирования;
• способность выдерживать значительные осевые нагрузки;
• бесшумная и плавная работа, отсутствие вибраций и ударов;
• незначительный нагрев при функционировании даже при высоких нагрузках;
• возможность постоянного преднатяга для устранения люфта.

Благодаря своим уникальным характеристикам шарико-винтовые передачи широко применяются в станкостроении, робототехнике и промышленной автоматизации, медицинской технике.

Линейные направляющие

Прецизионные линейные направляющие представляют элементы кинематических пар. Принцип работы рельсовых направляющих основан на взаимодействии двух главных компонентов: основания-направляющей (рельса) и ходового узла (каретки).

Направляющая имеет четыре опорные поверхности, по которым двигается каретка, содержащая встроенные тела качения (шарики или ролики). Тела качения размещаются в специальных пазах каретки, которые образуют замкнутый контур, что обеспечивает постоянное нахождение между рельсом и кареткой достаточного для идеального движения числа шариков с направляющим профилем.

Линейная каретка совершает линейное движение по направлению рельса с минимальной силой трения и сохраняет строгую параллельность своей оси с направлением перемещения.

Существует два типа прецизионных линейных направляющих:

• Рельсовые направляющие с шариковыми каретками. Такие системы состоят из рельсов с профилями высокой точности и кареток, содержащих подпружиненные ряды шариков. Подшипники имеют замкнутый цикл циркуляции шариков, обеспечивающий непрерывность и постоянство контактного давления между ними и рельсом. Шариковые направляющие характеризуются высокой точностью, низким уровнем шума и небольшими силами трения.
• Направляющие с роликовыми каретками. Этот тип отличается использованием миниатюрных роликов, установленных параллельно друг другу и контактирующих с рельсом всей длиной боковой поверхности. Основное преимущество роликовых направляющих – повышенная грузоподъемность и способность воспринимать большие боковые нагрузки, что расширяет сферу их применения в тяжёлых конструкциях и механизмах.

Как выбрать оптимальное решение? Краткий гид

Правильный выбор прецизионных линейных направляющих оказывает решающее влияние на качество работы и срок службы оборудования. Ключевые факторы при выборе:

• геометрия и размеры, которые выбирают исходя из габаритов оборудования и пространственных ограничений;
• грузоподъемность и допустимая интенсивность статистической и динамической нагрузки;
• тип направляющего механизма;
• материал и покрытие, которое должно быть устойчиво к износу и коррозии;
• максимальная рабочая скорость должна учитываться отдельно;
• допустимые условия эксплуатации.

Подбор прецизионных линейных направляющих – ответственная процедура, требующая учета целого комплекса параметров. Грамотный выбор прецизионных технологий линейного перемещения способен заметно повысить производительность и конкурентоспособность любого предприятия, став необходимым условием эффективного внедрения систем автоматизации на всех уровнях производственной цепочки.
