Особенности рельсовых систем
Нельзя не отметить, что именно рельсовые направляющие относятся к наиболее важным компонентам оборудования с ЧПУ. Малейшие нарушения и дефекты в исполнении рельсовых направляющих будут приводить к заметным проблемам. Например, если рельсовая направляющая имеет минимальное отклонение, то специалист не сможет точно работать с фрезеровкой и выполнять другие важные работы на 3D-станке.
Направляющие относятся к основному оборудованию станка и выполняют важную работу – перемещение рабочей плоскости по осям. Соответственно, готовое оборудование должно быть подогнано идеально без люфта и прочих дефектов. К слову, под любое станочное оборудование следует выбирать особые детали, которые имеет свои допуски.

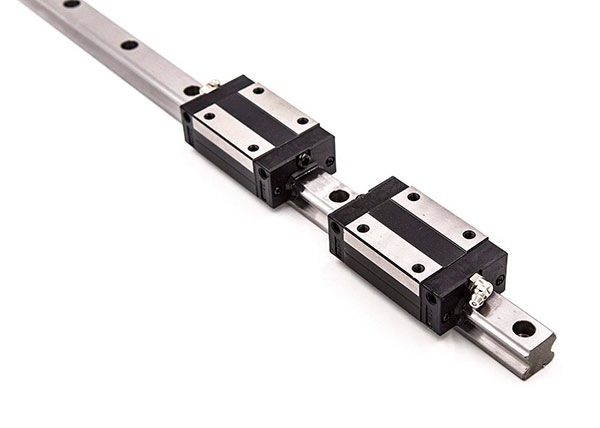

Конструкция рельсовых направляющий довольно сложная и включает в себя закрытую систему со стальными шариками. Эти шарики и обеспечивают идеальное скольжение рельсы, а конструкция получается жесткой и прочной.
На заметку. В конструкции рельсы имеются продольные дорожки, по которым движутся тела качения. Обычно это стальные шарики, но некоторые рельсы работают с роликами. Количество дорожек всегда определяется типом тел качения, а также общими техническими характеристиками рельсовой системы.
Обратите внимание, что подвижная каретка всегда монтируется на рельс. Она также имеет продольные каналы для передвижения шариков. Последние находятся в замкнутом пространстве, что обеспечивает недопущение попадания пыли и грязи. Конструкция каретки предусматривает специальные ограничители, которые выступают в роли предохранителей. Проще говоря, они не допускают случайное выпадение шариков, если рельса смещается в результате аварийного отклонения.
В промышленных станках с ЧПУ обычно используются шариковые рельсовые системы. Также они применимы в точном машиностроении, разработке станков и оборудования для 3D-печати. На сегодня такие системы являются наиболее популярными, поэтому рельсовые направляющие модернизируются по мере развития аддитивных технологий.
За что отвечают рельсовые направляющие
Важно не забывать, что без этой системы оборудование станет бесполезным и не сможет выполнять основные задачи. И это не только движение по осям:
- Обеспечивают наиболее точное передвижение рабочей поверхности в заданном направлении и по всем осям. При выборе направляющей важно учитывать все характеристики, а именно силу трения, скоростные режимы и показатели скольжения.
- В некоторых случаях рельсовые системы берут на себя часть опорных функций. Например, они могут частично компенсировать нагрузки за счет крепления к станине станка.
- В зависимости от типа направляющий они могут получать и передавать усилия, которые возникают в процессе работы оборудования.
Как мы уже писали выше, рельсовые системы делятся на две большие группы – шариковые и роликовые. Но это всегда будут качественные системы, изготовленные из высокопрочной стали. Производитель должен придерживаться четких технических условий, не совершать ошибки и проводить термическую обработку стали для рельсовых систем.
Рельсовые направляющие могут быть выполнены в обычной комплектации или в усиленном корпусе. При выборе такой системы для станка с ЧПУ важно предусмотреть наличие качественной и эффективной защиты от загрязнений, пыли и агрессивной среды.
Компания «Техникс» уже много лет занимается разработкой и производством точных и качественных рельсовых направляющих. Мы гарантируем, что наше оборудование прослужит максимально долго и не будет иметь дефектов.
Мы всегда готовы оказать помощь в подборе оборудования и деталей из широкого ассортимента.
