Расчет шарико-винтовых передач — ключевые принципы и рекомендации

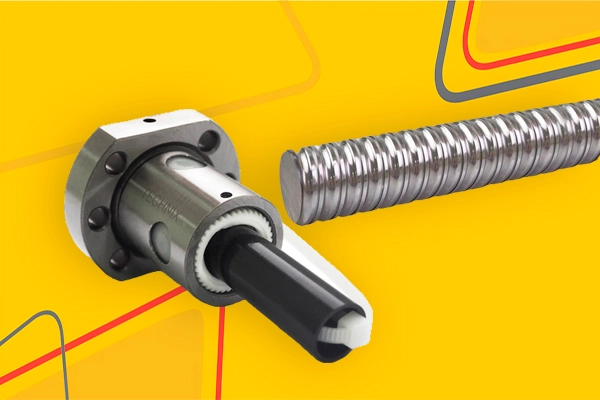

Шарико-винтовые передачи (ШВП) — это высокоточные механизмы, преобразующие вращательное движение в линейное с минимальными потерями на трение. Они широко применяются в станках с ЧПУ, робототехнике, медицинском оборудовании и других системах, где критична точность и долговечность. В этой статье мы разберем основные этапы расчета ШВП и поделимся советами по выбору оптимальной конструкции.
Основные параметры для расчета
При проектировании шарико-винтовой передачи учитываются следующие параметры:
- Нагрузка (осевая и радиальная):
определяется массой перемещаемого узла, ускорением, силами резания (в станках) или внешними воздействиями.
Формула для осевой нагрузки:
F = m*a + Fвнешн
где m — масса, a — ускорение, Fвнешн — дополнительные силы (например, трение).
- Скорость перемещения:
зависит от требуемой производительности системы. Влияет на выбор шага резьбы и диаметра винта.
- Точность позиционирования:
определяется классом точности ШВП (C0-C10 по ISO). Чем выше класс, тем меньше погрешность.
- Рабочий цикл:
учитывается продолжительность работы (постоянная/прерывистая) и условия эксплуатации (температура, вибрации, загрязнения).
Ключевые формулы и коэффициенты
Расчет динамической грузоподъемности (C):
динамическая грузоподъемность определяет долговечность ШВП под нагрузкой:
L = (C / F)3 * 106
где L — ресурс в метрах, F — эквивалентная осевая нагрузка.
Критическая скорость вращения:
чтобы избежать резонансных вибраций, скорость не должна превышать:
nкр = f * d / l2 *107
где d — диаметр винта, l — длина между опорами, f — коэффициент опор (для фиксированных опор f = 15.1).
КПД передачи:
шарико-винтовые пары имеют КПД до 90%:
η = tan (α) / tan (α + ρ)
где α — угол подъема резьбы, ρ — угол трения.
Выбор шага и диаметра винта
- Мелкий шаг: подходит для высокоточной позиционирующей техники (например, микроскопы, измерительные системы).
- Крупный шаг: используется в системах с высокой скоростью перемещения (конвейеры, портальные машины).
- Диаметр винта: увеличивается при работе с высокими нагрузками. Минимальный диаметр можно определить через критическую скорость и buckling load (продольный изгиб).
Типичные ошибки при расчете
- Игнорирование вибраций: неучет критической скорости приводит к поломкам.
- Неправильный подбор смазки: несоответствующая смазка увеличивает износ шариков и дорожек качения.
- Пренебрежение температурным расширением: при нагреве длина винта меняется, что влияет на точность.
Преимущества шарико-винтовых передач от АО «Техникс»
- Высокий ресурс: используем шарики из легированной стали с полировкой до класса точности G5.
- Кастомные решения: изготовление ШВП под нестандартные размеры и нагрузки.
- Тестирование: каждая партия проходит проверку на шум, виброустойчивость и точность.
Заключение
Правильный расчет шарико-винтовой передачи — залог долговечности и точности оборудования. Учитывайте не только нагрузки и скорости, но и условия эксплуатации.
Обращайтесь — ваши механизмы заслуживают идеальной точности!
АО «Техникс»: надежность в каждой детали.
