Разновидности шариковых опор и их применение в различных отраслях
Сама по себе конструкция довольно простая, но используемые материалы, в том числе полимеры отвечают за физические и температурные нагрузки. Сфера применения шариковых опор огромная и не ограничивается только промышленностью.
Как это работает

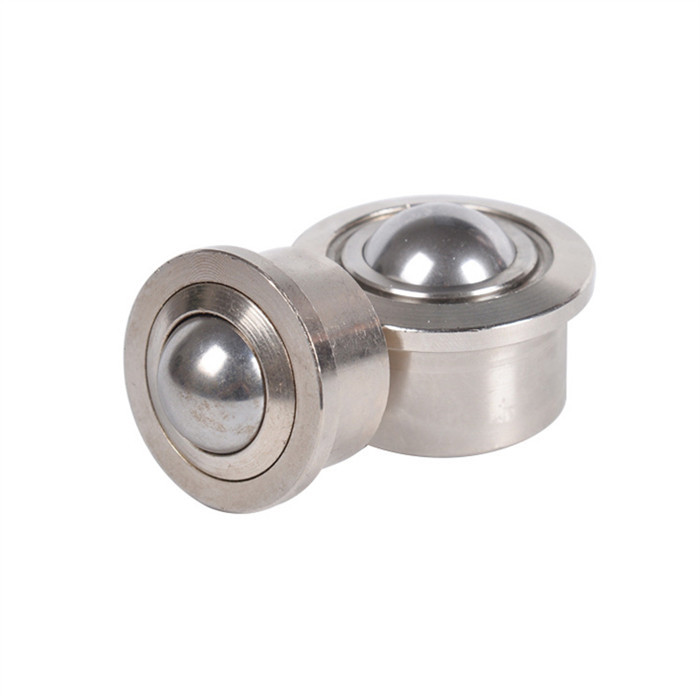

Корпус из стали и несущий шар, расположенный на небольших шариках, которые встроенные в специальное ложе. Внутри конструкция имеет сферическую поверхность, где передвигается шарик из стали или полимеров, обеспечение движение груза в любом направлении – 360 градусов. В этом и кроется основное преимущество шариковых опор. Казалось бы, такой небольшой элемент способен брать на себя довольно серьезные нагрузки.
Обратите внимание, что внутренние шарики невозможно заметить. Система закрытая, что создает ложное впечатление работе основного шарика без дополнительной поддержки. Изначально такие элементы начали производить для оснащения промышленных столов. Установив несколько десятков опор на рабочем столе, можно обеспечивать любые операции с движением или поворотом.
На заметку. Опора со стальными шариками распределяет физические нагрузки по поверхности, а также существенно снижает коэффициент трения при перемещении грузов, инструментов или деталей. Подобные изделия находят применение в промышленности и цехах, где нужно транспортировать тяжелые грузы или материалы, выполнять ремонтные работы.
В итоге мы получаем несколько основных сфер применения:
- Промышленность, в том числе рабочие цеха.
- Специальные столы для выполнения ремонтных и прочих операций.
- Системы конвейерного типа, системы подачи материалов и грузов.
- Мебельная промышленность и многие другие отрасли.
Иногда опоры с шариками встречаются в специальных устройствах, оснащенных автоматической системой привода, но это скорее редкость, чем закономерность.
Разновидности опор
Стоит отметить, что подобные элементы всегда изготавливают из высокопрочных материалов, способных воспринимать повышенные нагрузки. Поэтому в классическом исполнении элемент будет выполнен из хромистой стали (AISI 52100). Также нередко используется нержавеющая сталь. Дополнительно в корпус могут быть вмонтированы специальные уплотнения для очистки внутренней поверхности от загрязнений. Кроме того, опоры смазывают перед сборкой, что позволяет монтировать элементы сразу в рабочие поверхности.
По видам можно разделять шариковые опоры на несколько категорий:
- По форме корпуса (квадратный, круглый).
- По особенностям крепежа.
- По типам конструкции (распорные кольца, резьбовые стержни).
- По типу установки (вставляемые или прессованные).
При выборе шариковой опоры следует обратить внимание на область применение. Например, обычные опоры могут быть приспособлены для общих работ, но существуют опоры для работы во влажной среде или загрязненных помещениях. Они могут быть использованы для транспортировки тяжелых или хрупких грузов, а также в работе пищевой и химической промышленности.
Как правило, опоры со стальными шариками имеют стандартные характеристики. Модели с уплотнением выдерживают от -30 до +70°С. Допускается краткосрочный нагрев до температуры +100°С. Если опоры не имеют уплотнительных вкладышей, то рабочий диапазон повышается до +150°С.
Разумеется, важно учитывать не только размеры корпуса, но и грузоподъемность каждой опоры, что позволяет рассчитывать предельные и рабочие нагрузки. Обращайтесь в компанию «Техникс» по электронной почте, чтобы наши специалисты смогли подобрать оптимальные опоры для решения ваших задач.
