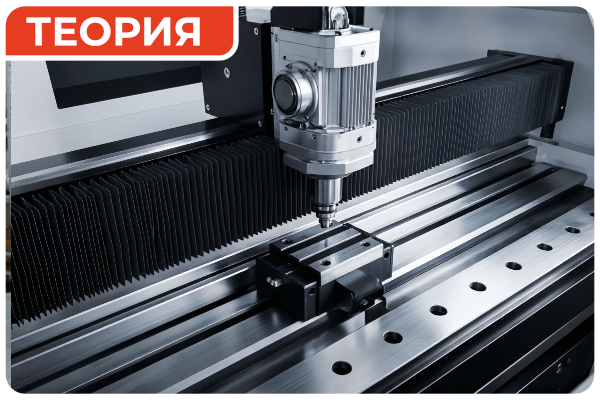

Роль кареток линейного перемещения и направляющих в станках с ЧПУ

Оглавление

Линейные направляющие и каретки — это не просто «рельсы» станка с ЧПУ. Это его суставы, от которых зависит всё: точность позиционирования, чистота поверхности, скорость обработки и, в конечном счете, себестоимость каждой детали. Если шпиндель — это «сердце» станка, а ЧПУ — «мозг», то узел линейного перемещения — его опорно-двигательный аппарат.

Ошибка в выборе или монтаже направляющих стоит дороже, чем брак на заготовке: она проявляется месяцами, выражаясь в постоянном перерасходе инструмента, браке и простоях. В этой статье разберем, как устроена система линейного перемещения, чем профильные направляющие отличаются от круглых, почему преднатяг важнее грузоподъемности, и как подобрать узел под конкретный тип станка — от DIY-фрезера до металлообрабатывающего центра.

Материал будет полезен инженерам-конструкторам, сборщикам станков, главным механикам производств и продвинутым DIY-сборщикам.

Что такое линейные направляющие и каретки в конструкции ЧПУ

Базовое определение узла, принцип работы пары «рельс-каретка» и ключевые компоненты.

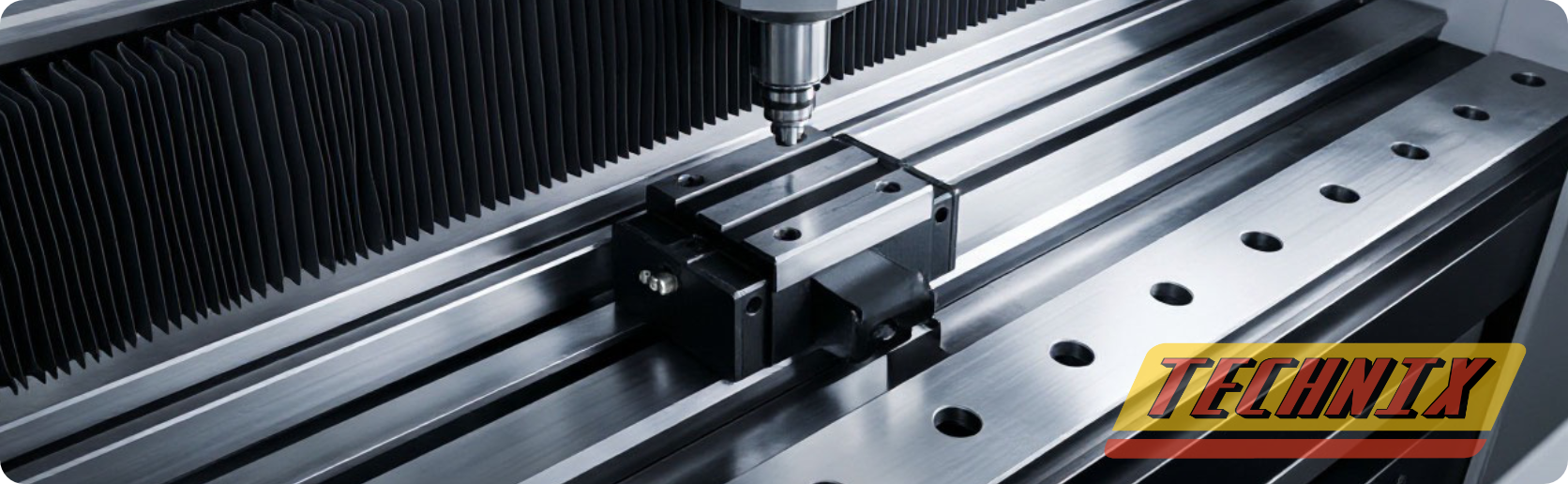

Узел линейного перемещения в станке с ЧПУ — это всегда пара: направляющая (рельс) и каретка (подшипниковый блок). Направляющая — это жесткая база, закрепленная на станине или портале. Каретка движется вдоль неё, неся на себе рабочую нагрузку: шпиндельную бабку, стол, суппорт.

Принцип работы прост: внутри каретки расположены тела качения (шарики или ролики), которые обкатываются по профилированным дорожкам рельса. Это позволяет заменить трение скольжения на трение качения, снизив сопротивление движению в десятки раз и обеспечив высокую точность позиционирования.

Для типового узла критически важны следующие элементы:

1. Направляющая (рельс) — жесткая база с профилированными дорожками качения;
2. Каретка — подшипниковый блок с телами качения;
3. Тела качения — шарики или цилиндрические ролики;
4. Сепаратор и возвратные каналы — обеспечивают циркуляцию тел качения;
5. Уплотнения (скребки) — защита от пыли, стружки и СОЖ;
6. Смазочный узел — ниппель или маслёнка для пополнения смазки.

Профильные или круглые направляющие

Два базовых типа конструкций, между которыми часто возникает путаница:

Круглые направляющие — это вал (обычно из закаленной стали) плюс линейный подшипник (втулка). Конструкция простая, дешевая, прощает небольшие ошибки соосности при монтаже. Но у неё есть фундаментальное ограничение: точечный контакт тел качения с валом. Это значит низкую жесткость на изгиб и ограниченную грузоподъемность.

Профильные направляющие — это рельс сложного сечения с профилированными дорожками качения и каретка, в которой тела качения обкатываются по всем четырем дорожкам одновременно. Контакт линейный, площадь контакта в разы больше. Результат — высокая жесткость, грузоподъемность и точность. Именно такие системы используются в промышленных станках с ЧПУ.

Тела качения: шарики против роликов

Внутри кареток могут работать либо шарики, либо цилиндрические ролики. Это ключевой выбор, влияющий на поведение всего узла.

Шариковые каретки — классика для большинства задач. Шарики обеспечивают низкое сопротивление перемещению, высокую скорость, хорошую точность. Они оптимальны там, где нужны быстрые холостые перемещения и умеренные силы резания.

Роликовые каретки — решение для тяжелых режимов. Ролики имеют линейный контакт с дорожкой, а не точечный, как шарики. Это дает в 2-3 раза большую грузоподъемность и жесткость при том же габарите профиля. Но сопротивление перемещению выше, максимальная скорость ниже. Роликовые каретки ставят на металлообрабатывающие центры, где силы резания достигают тысяч ньютонов.

Основные типы кареток и направляющих для станков с ЧПУ

Классификация по геометрии и способу монтажа — ответ на разные задачи конструктора.

Разнообразие кареток — это не маркетинг, а ответ на разные задачи монтажа и нагружения. Разберем основные типы.

Квадратные и фланцевые каретки

Выбор между квадратной и фланцевой кареткой — это вопрос геометрии монтажа, а не производительности. Обе каретки имеют идентичные рабочие характеристики при одном профиле рельса.

Фланцевая каретка удобнее, когда деталь (например, кронштейн шпинделя) крепится сверху. Отверстия во фланце проходят насквозь — болт идет сверху, что упрощает сборку и регулировку.

Квадратная каретка нужна, когда крепление идет снизу (например, каретка висит под рельсом) или когда по бокам от рельса нужно разместить дополнительные элементы.

Стандартные и удлиненные каретки

Это уже вопрос нагружения. Удлиненная каретка содержит больше тел качения и имеет увеличенную базу между ними. Это критично в двух случаях:

1. Высокие моменты нагрузки. Если на каретку действует не только сила вдоль оси, но и изгибающий момент (например, длинный вылет шпинделя), удлиненная каретка воспринимает этот момент гораздо лучше.
2. Требования к вибрациям. Удлиненная база лучше демпфирует колебания, что важно при чистовой обработке.

Ключевые характеристики, влияющие на работу станка

Логика выбора без ухода в конкретные цифры из каталога — чтобы не дублировать карточки товаров.

Здесь важно сказать сразу: мы не будем приводить конкретные цифры грузоподъемности для профилей 15, 20, 25 — эти данные есть в каталогах поставщиков. Наша задача — понять логику выбора и то, как характеристики влияют на работу станка.

Классы точности и предварительный натяг

Класс точности направляющей определяет, насколько прямолинейна её рабочая дорожка. Производители маркируют классы буквами (H, P, SP, UP) или цифрами. Чем выше класс, тем меньше отклонение от прямой на метр длины. Для чернового фрезерного станка по дереву подойдет обычный класс, для координатно-расточного — только высший.

Предварительный натяг — это осознанное создание «отрицательного зазора» в узле. Тела качения подбираются так, чтобы работать с упругой деформацией даже без внешней нагрузки. Зачем это нужно?

• Убирает люфты. Каретка не имеет свободного хода ни в одном направлении.
• Повышает жесткость. Узел работает как единое целое, а не как «болтающаяся» конструкция.
• Улучшает повторяемость. Одинаковые команды ЧПУ дают одинаковый результат.

Но есть обратная сторона: преднатяг повышает сопротивление перемещению и требует более точного монтажа. Производители маркируют преднатяг как Z0 (без натяга, легкий ход), Z1 (легкий натяг), Z2 (средний), Z3 (тяжелый).

Грузоподъемность и динамическая жесткость

Грузоподъемность каретки — это не просто «сколько килограмм она выдержит». Это комплексный параметр, учитывающий:

• Статическую грузоподъемность — максимальная нагрузка без остаточной деформации тел качения.
• Динамическую грузоподъемность — нагрузка, при которой каретка отрабатывает расчетный ресурс (обычно 100 км пробега).
• Моментную нагрузочную способность — как каретка сопротивляется изгибающим и крутящим моментам.

Размер профиля (15, 20, 25, 30, 35, 45 и т.д.) — это не произвольные числа, а ширина рельса в миллиметрах. Чем больше профиль, тем выше все три параметра. Но это также означает больший вес, большую инерцию и более высокие требования к жесткости всей конструкции станка.

Влияние линейных систем на качество обработки

Связь «железо → результат на заготовке»: как узел определяет точность и чистоту поверхности.

Многие конструкторы фокусируются на шпинделе, приводах и ЧПУ, забывая, что именно узел линейного перемещения напрямую определяет, какая деталь получится на выходе.

Точность позиционирования и повторяемость

Позиционная точность — это насколько каретка попадает в заданную координату. Зависит от класса точности направляющей, качества монтажа, состояния шариковых винтовых передач (ШВП).

Повторяемость — это насколько точно каретка возвращается в одну и ту же точку при многократных подходах. Это уже больше вопрос преднатяга, состояния тел качения и жесткости всего узла.

Гашение вибраций и чистота поверхности

При фрезеровании возникают вибрации двух типов:

1. Вынужденные — от дисбаланса инструмента, прерывистого резания.
2. Автоколебания — самовозбуждающиеся колебания системы «инструмент-заготовка-станок».

Линейные направляющие влияют на оба типа. Роликовые каретки и каретки с высоким преднатягом повышают собственную частоту системы, уводя её от резонансных зон. Удлиненные каретки лучше демпфируют колебания. Результат — чище поверхность, меньше следов вибраций на детали, выше стойкость инструмента.

Подбор направляющих и кареток под типы станков

Отраслевые сценарии: от фрезера по дереву до металлообрабатывающего центра.

Универсального решения нет. Каждый тип станка предъявляет свои требования к узлу линейного перемещения.

Фрезерные станки по дереву, пластику и композитам

Здесь преобладают легкие и средние нагрузки. Основные требования — скорость холостых перемещений, плавность хода, разумная стоимость. Оптимальный выбор — профильные шариковые направляющие размера 15-25, стандартные или удлиненные каретки с преднатягом Z1.

Для портальных станков с большим вылетом по оси Y стоит рассмотреть удлиненные каретки — они лучше компенсируют моменты от веса портала.

Металлообрабатывающие центры

Это тяжелая артиллерия. Силы резания при обработке стали могут достигать нескольких килоньютонов, плюс вибрации, стружка, СОЖ. Здесь работают:

• Роликовые каретки — для максимальной жесткости и грузоподъемности.
• Удлиненные каретки — для компенсации моментов.
• Высокий преднатяг (Z2-Z3) — для устранения люфтов.
• Усиленная защита — скребки, манжеты, системы продувки для защиты от стружки и абразива.

Профиль выбирается от 25 до 45 в зависимости от габаритов станка и массы подвижных узлов.

Лазерные и плазменные резаки

Специфика — легкий портал (часто алюминиевый), высокие скорости перемещения (до нескольких метров в секунду), отсутствие сил резания. Здесь важны:

• Минимальный вес каретки для снижения инерции.
• Низкое сопротивление перемещению.
• Высокая точность на длинных ходах.

Оптимальны профильные шариковые направляющие размера 15-20, стандартные каретки с преднатягом Z0-Z1. Для портальных машин с длиной портала более 3 метров критична соосность монтажа и жесткость самой балки портала.

Компактные 3D-фрезеры и DIY-сборки

Для любительских и учебных станков с рабочим полем до 600×600 мм часто используют круглые направляющие: валы 8-16 мм в паре с линейными подшипниками. Это дешевле, проще в монтаже, прощает небольшие ошибки.

Пошаговый алгоритм выбора для инженера-конструктора

Логика подбора узла от задачи до финального компонента — без погружения в каталоги.

Чтобы не утонуть в каталогах, используйте простую логику:

1. Шаг 1. Определите рабочую среду и нагрузки. Что обрабатываем? Какие силы резания? Какая масса подвижного узла? Есть ли вибрации, абразив, СОЖ?
2. Шаг 2. Выберите тип направляющей. Круглая (для легких DIY-решений) или профильная (для всех промышленных задач).
3. Шаг 3. Определите размер профиля. По массе узла и силам резания. Используйте расчетные методики поставщиков или их онлайн-калькуляторы.
4. Шаг 4. Выберите тип каретки. Квадратная или фланцевая — по геометрии монтажа. Стандартная или удлиненная — по величине моментов. Шариковая или роликовая — по соотношению «скорость/нагрузка».
5. Шаг 5. Определите преднатяг и класс точности. Для черновой обработки — Z0-Z1, обычный класс. Для чистовой — Z1-Z2, повышенный класс. Для координатных задач — Z2-Z3, высший класс.
6. Шаг 6. Уточните систему смазки и защиты. Нужны ли скребки, манжеты, централизованная смазка? Работаем ли в зоне стружки или пыли?
7. Шаг 7. Запросите спецификацию у поставщика. С полученными параметрами идите к поставщику за конкретными артикулами и ценами.

Типичные ошибки при проектировании и сборке узлов ЧПУ

Что ломает станки и снижает точность — даже при правильном подборе комплектующих.

Даже правильный подбор комплектующих не гарантирует работу станка, если допущены ошибки на этапе монтажа и эксплуатации.

Ошибки монтажа и базирования

Непараллельность рельсов. Это убийца №1 для узла линейного перемещения. Если два рельса установлены с перекосом даже на 0.05 мм на метр, каретки будут работать с постоянным подклиниванием. Результат — ускоренный износ, нагрев, потеря точности.

Решение: монтаж только по выверенным базам, использование измерительных линеек или лазерных систем выравнивания. Для длинных станков — обязательная регулировка «на пятне контакта» с индикатором.

Недостаточная жесткость базы. Рельс — это не самонесущая конструкция. Если станина или портал «играют», направляющая повторит их геометрию. Результат — волнистость поверхности, потеря точности.

Решение: расчет жесткости конструкции до монтажа, использование ребер жесткости, правильная толщина стенок.

Перетяжка крепежа. Болты крепления рельса должны затягиваться с определенным моментом, в правильной последовательности (от центра к краям). Перетяжка вызывает локальные деформации рельса, недотяг — его подвижность.

Игнорирование системы смазки и защиты

Работа «на сухую». Даже современные каретки с длительными интервалами смазки требуют периодического пополнения смазки. Работа без смазки приводит к ускоренному износу тел качения и дорожек, заклиниванию, потере точности.

Попадание абразива. Стружка, пыль, окалина — враги узла линейного перемещения. Одна частица абразива, попавшая внутрь каретки, работает как притирка, разрушая дорожки качения.

Эксплуатация, смазка и обслуживание

Правила продления срока службы узла линейного перемещения.

Ресурс узла линейного перемещения напрямую зависит от качества обслуживания. Вот базовые правила:

Смазка. Для большинства задач используются пластичные смазки (литиевые, комплексные кальциевые) или специальные смазки для линейных направляющих. Для высоких скоростей — жидкие масла с централизованной подачей.

Интервалы смазки. Зависят от режима работы. Для станков с 8-часовой сменой — смазка каждые 500-1000 часов работы. Для тяжелого режима — каждые 250-500 часов. Многие современные каретки имеют смазочные ниппели для удобного пополнения.

Визуальный контроль. Регулярно проверяйте:

• Наличие посторонних шумов, скрипов при перемещении.
• Нагрев кареток после работы (локальный перегрев — признак проблемы).
• Состояние скребков и защитных кожухов.
• Наличие люфтов (попробуйте покачать каретку в поперечном направлении).
