Роль прецизионных валов в точной механике: как добиться стабильности и долговечности оборудования

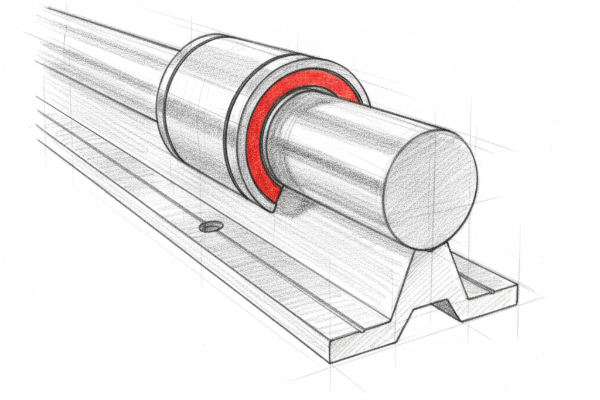

Прецизионный вал – высокоточная деталь цилиндрической формы, предназначенная для точного вращательного движения или линейного перемещения подшипников. Они отличаются прочностью и минимально допустимой погрешностью в геометрических параметрах. Использование прецизионных направляющих позволяет минимизировать люфт, повысить стабильность работы механизмов, увеличить срок службы агрегатов и снизить затраты на обслуживание техники. Их устанавливают на станки с ЧПУ, роботы-автоматы, измерительные приборы, автоматизированные линии.

Конструктивные особенности прецизионных валов

Прецизионные валы отличаются типом исполнения, по которому выделяют следующие виды:

• Сплошные. Имеют монолитную конструкцию без внутренних отверстий. Отличаются высокой прочностью и жесткостью, благодаря отсутствию ослабляющих факторов. Востребованы в механизмах, для которых важна стойкость к прогибу прецизионного вала и передача высокого крутящего момента.
• Полые. Внутренняя полость уменьшает массу направляющей, сохраняя достаточную прочность, жесткость. Такие детали снижают нагрузку на опоры и подшипники, сокращают инерционные нагрузки.
• Шлифованные. Поверхность подвергается тщательной обработке для достижения минимальной шероховатости до получения абсолютно гладкой поверхности. Для таких комплектующих характерна повышенная износостойкость, снижение коэффициента трения за счет чего увеличивается ресурс подшипников, сопряженных деталей.
• Хромированные. На такие валы наносится тонкий слой хрома, придающий дополнительную твердость, защиту от коррозии. Изделия этого типа обладают высокой устойчивостью к истиранию, продолжительным сроком службы.
• Закаленные. Проходят специальную термическую обработку, увеличивающую твердость верхнего слоя стали без существенного влияния на сердцевину. Направляющие закаленного типа имеют улучшенные показатели механической прочности, износоустойчивости, увеличенный эксплуатационный ресурс.

Подбор оптимального типа вала оказывает значительное влияние на качество и надежность готового продукта. Учет особенностей каждого типа позволяет выбрать оптимальный вариант, соответствующий требованиям конкретной технической задачи. Но, независимо от категории, прецизионные валы имеют схожие характеристики относительно геометрической точности, шероховатости допусков, соосности.

Геометрия линейных направляющих имеет класс точности IT3-IT5, что соответствует диапазону значений 1–10 мкм. Шероховатость составляет Ra 0,4–0,8 мкм. Важную роль играют допуски, регламентирующие точность основных конструктивных элементов. Например, допуск круглости определяет разницу диаметров поперечного сечения и составляет 0,5–1,2 мкм. Параметр допуска профиля продольного сечения устанавливает максимальную величину отклонения формы вала вдоль оси и составляет у направляющих 0,8–2 мкм. Допуски цилиндричности 0,5–2 мкм. По соосности различают два параметра: параллельная несоосность, которая составляет до 0,10 мм на длину 100 мм, и угловая несоосность – до 0,05 мм на ту же длину.

Прецизионные валы изготавливают из нержавеющей или углеродистой стали. Изделия из нержавейки показывают превосходную сопротивляемость коррозии даже в агрессивных средах, что гарантирует долгий срок службы в условиях воздействия влаги, кислот, щелочей. Хотя этот материал отличается высокой стоимостью и трудностью обработки, он незаменим в медицинских приборах, пищевой промышленности и химической отрасли. Линейные направляющие из углеродистой стали сочетают доступную цену и отличные физико-механические свойства. За счет легирования удается получить прочную деталь, которая однако боится влаги, поэтому требует нанесения защитного покрытия.

В качестве защиты применяют хромирование. Хром устойчив к химическому воздействию, трению, нагреву. Хромированное покрытие продлевает срок службы вала, улучшает его вид, облегчает техническое обслуживание. В качестве альтернативы применяют покрытие нитридом титана. Он создает сверхпрочную пленку толщиной порядка десятков микрон с высокой твердостью, низким коэффициентом трения и антифрикционными свойствами.

Влияние точности вала на работу оборудования

Высокая точность изготовления прецизионных валов – ключевой фактор, определяющий надежность, энергоэффективность, общую работоспособность оборудования:

• Строго контролируемая форма направляющей обеспечивает минимальное биение, отсутствие перекосов, равномерное распределение нагрузок. Даже мельчайшие отклонения влияют на кинематику привода, вызывая дополнительные напряжения, повышенный износ подшипников, ухудшение точности позиционирования исполнительных органов.
• Гладкость поверхности повышает долговечность трущихся пар и улучшает качество смазки. Шероховатость, превышающая заданные нормы, становится причиной локальных перегрузок, ускоренного износа, увеличения тепловыделения.
• Благодаря точности геометрии исключается дисбаланс, появление шума, увеличение динамической устойчивости оборудования, повышение сроков его эксплуатации.
• Соосность и взаимное расположение элементов обеспечивает правильную ориентацию подвижных частей механизмов, исключает риск возникновения эксцентриситета и вибрационных процессов.

Методы обеспечения стабильности и долговечности

Обеспечение стабильности и долговечности прецизионных валов требует комплексного подхода, включающего использование передовых технологий обработки, контроля качества продукции, защитных мер и грамотной установки. Надежность и продолжительность работы валов зависят от совокупности методов, направленных на поддержание их первоначальной точности, целостности:

• Технологии шлифовки и финишной обработки. Они позволяют достигать высочайшей точности размеров и оптимизировать состояние поверхности, что предотвращает чрезмерный износ, повреждение контактирующих элементов.
• Контроль прямолинейности, соосности, закалки. Регулярный контроль обеспечивает сохранение оптимальной геометрии и физических свойств материала вала, предотвращая появление деформаций, нарушений структуры.
• Системы защиты от коррозии и пыли. Обработка специальными покрытиями, а также нанесение защитных слоев помогает предотвратить негативное воздействие окружающей среды, что продлевает срок службы детали, сохраняет их рабочие характеристики.
• Правильная установка и выравнивание валов в системе. Оптимальная посадка внутри агрегата помогает избежать появления ненужных нагрузок и негативных воздействий, поддерживая необходимую динамику, функциональность всей системы.

Критерии выбора прецизионного вала

При выборе прецизионного направляющего вала ориентируются на следующие характеристики:

• Технические параметры под конкретное применение. Нужно учитывать характер и величину рабочей нагрузки, рабочую скорость вращения, требуемую точность позиционирования. Нагрузка определяет необходимость выбора материала с определенной прочностью и усталостной выносливостью, а рабочая скорость влияет на температуру нагрева и вибронагрузки.
• Взаимосвязь между классом точности, стоимостью и сроком службы. Увеличение уровня точности изготовления влечет рост стоимости, однако одновременно увеличивает срок службы цилиндрических линейных направляющих, снижает потребность в техническом обслуживании.
• Совместимость с типами подшипников и опорных блоков. Неправильно выбранный диаметр вала, несоответствие профилю подшипника или неправильное размещение опор приведет к нарушению центровки, дополнительному нагружению подшипников, возможному повреждению механизма.

Прецизионные валы занимают центральное место в развитии современной точной механики, играя ключевую роль в достижении стабильности и долговечности оборудования. Точность их изготовления, правильно подобранные материалы и покрытия, а также грамотный монтаж и обслуживание – залог продолжительного функционирования прецизионных валов в сложной и требовательной среде точной механики. Высокоточные линейные направляющие – инструменты для инженеров, производственников для эффективного проектирования, эксплуатации современного оборудования, способствующие достижению новых высот в сфере автоматизации, промышленной роботизации, технологического прогресса.

Краткое содержание статьи:

• Прецизионные валы обеспечивают точное вращательное или линейное движение, минимизируют люфт и повышают стабильность механизмов.
• Виды валов: сплошные (высокая прочность), полые (меньший вес), шлифованные (гладкая поверхность), хромированные (защита от коррозии), закаленные (повышенная износостойкость).
• Требования к точности: класс IT3-IT5 (1–10 мкм), шероховатость Ra 0.4–0.8 мкм, строгие допуски по круглости, соосности и профилю.
• Методы долговечности: шлифовка, контроль геометрии, защитные покрытия, правильная установка.
• Критерии выбора: учет нагрузки, скорости, точности, совместимость с подшипниками и опорами, баланс между стоимостью и сроком службы.
• Прецизионные валы изготавливаются из нержавеющей стали (устойчивость к коррозии) или углеродистой стали (экономичность и прочность).
• Защитные покрытия, такие как хромирование или нитрид титана, повышают устойчивость к износу и продлевают срок службы.
• Точность изготовления валов напрямую влияет на энергоэффективность оборудования, снижая вибрации, шум и риск поломок.
• Применение прецизионных валов в станках с ЧПУ, роботах и измерительных приборах способствует развитию автоматизации и технологического прогресса.
