Роликовые подшипники: виды, классификация

Роликовые подшипники – опорные узлы, применяемые там, где нет возможности использовать шариковые изделия из-за высоких динамических или статических нагрузок. Такие элементы предназначены для надежного удерживания в проектном положении оси механизма или вала, на которые воздействует нагрузка, и в то же время с наименьшим сопротивлением обеспечивать их вращение.

Виды роликовых подшипников

Конструкция таких изделий определяется главным параметром – направлением сил, нагружающих узел. Есть изделия, которые способны работать с нагрузкой в одном направлении, так и устройства, предназначенные для функционирования с разными нагрузками, включая расположенные под углом и векторные.

Существует несколько видов роликовых подшипников, классифицируемых по различным критериям. Так, по способности воспринимать рабочие нагрузки выделяют:

• Радиальные – для работы с силами, направленными перпендикулярно к оси.
• Упорные – применяемые для функционирования в условиях нагрузок, действующих вдоль оси вала.
• Радиально-упорные, упорно-радиальные – используются для комбинированных нагрузок.

По устройству опорные детали также имеют различия. Зачастую их конструкция состоит из внутреннего и наружного кольца, самих роликов и сепаратора, который удерживает их. Тела качения, располагаемые в один или несколько рядов, способны иметь различную форму – коническую, бочкообразную или цилиндрическую. Двухрядные радиальные подшипники обладают более высокой грузоподъемностью.

Классифицируют роликовые подшипники и по форме тел качения. Выделяют:

• цилиндрические – применяются с радиальными силами;

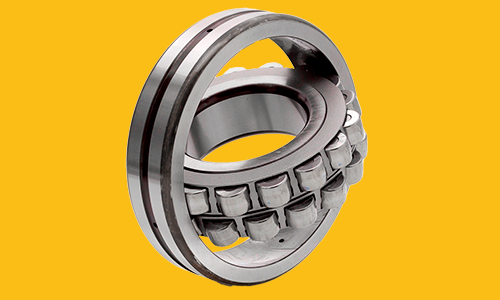

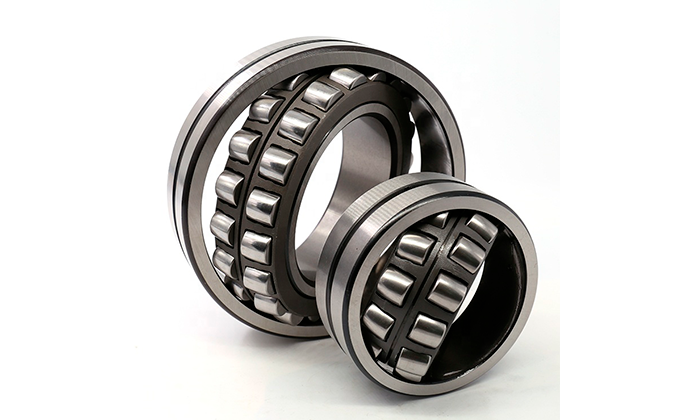

• сферические – оснащены наружным кольцом, имеющим поверхность качения в виде сферы;
• конические – ролики имеют вид усеченного конуса, предназначаемые для взаимодействия с радиально-упорными нагрузками.

К отдельной группе стоит отнести игольчатые подшипники. Они имеют удлиненные ролики с соотношением диаметра к длине 1:4 и выше. Обладают наиболее компактными размерами, но при этом являются самыми грузоподъемными. Есть модификации без колец, которые могут состоять исключительно из сепаратора-обоймы. При этом в каждой ячейке находится ролик-игла.

Чем отличается роликовый подшипник от шарикового

В случае с малыми диаметрами вала и при небольших нагрузках применяются зачастую шариковые подшипники. В то же время роликовые узлы используются при больших нагрузках, так как они характеризуются повышенной жесткостью.

Применение роликовых подшипников

Роликовые подшипники являются широко востребованными благодаря своей способности выдерживать серьезные нагрузки и относительно простому обслуживанию. Каждый вид узлов имеет свою область применения:

• сферические – большие промышленные вентиляторы, ролики печатных станков, рулонные установки;
• однорядные конические – грузовые автомобили, редукторы;
• двухрядные конические – автомобили, высокоскоростные буксы;
• цилиндрические – буксы, пресс-цилиндры, сверхмощные электродвигатели;
• сферические упорные – турбогенераторы, шнеки экструдера, подъемные краны.

Наибольшее распространение такие виды подшипников получили в транспортной сфере и тяжелом машиностроении. Например, буксы вагонов и железнодорожных локомотивов оснащают именно такими узлами, так как к комплектующим предъявляются высокие требования. Используются подобные детали также во вращающихся частях металлургического оборудования и горнодобывающего, в мощных насосах и современных автомобилях.

Как подобрать роликовый подшипник

Выбирая роликовые подшипники, в первую очередь следует учесть их разновидность, способность функционировать при условии конкретных нагрузок (это отображается в названии изделий). Это крайне важно, так как, к примеру, упорные подшипники роликового типа не в состоянии нормально работать с комбинированными или радиальными нагрузками и быстро выйдут из строя. Также при подборе учитывают необходимый размер детали.
