Руководство по установке и обслуживанию кареток линейных направляющих

Оглавление

1. Подготовка к установке
2. Пошаговая инструкция по установке кареток
3. Обслуживание и регулировка
4. Безопасность и рекомендации
5. Краткое содержание статьи

В работе станков с ЧПУ, робототехнических комплексов и автоматизированного оборудования важную роль играют каретки линейных направляющих. Эти компоненты обеспечивают четкое и плавное перемещение узлов в станках с ЧПУ, робототехнике и автоматизированном оборудовании. Если установить каретку криво или забыть про смазку, станок начнет «буксовать»: точность упадет, детали будут изнашиваться быстрее. А вот правильный монтаж направляющих и грамотный уход за кареткой дают нужный эффект: оборудование работает как часы и служит намного дольше.

Цель этой статьи - помочь вам избежать ошибок. Мы пошагово разберем весь процесс: от подготовки до тестирования, расскажем про регулярное ТО и подскажем, как решать распространенные проблемы.

Подготовка к установке

Перед установкой линейных направляющих важно правильно выбрать каретку. Есть два основных типа: шариковые и роликовые. Размер каретки подбирают по стандартам ISO или DIN, сверяясь с технической документацией оборудования. Для работы понадобятся:

• микрометр;
• уровень;
• торкс ключ;
• смазка.

Представьте, что вы собираете сложный конструктор: если одна деталь окажется с трещиной или не той формы, вся конструкция может не сложиться или работать криво. То же самое и с каретками. Сначала внимательно проверьте каждую деталь: нет ли дефектов? Соответствует ли она чертежу? Затем подготовьте «фундамент» - основание. Очистите его как следует: уберите пыль, грязь, остатки старой смазки. И обязательно выровняйте согласно требованиям производителя устанавливаемой линейной системы. Это как выставить идеально ровный пол перед укладкой паркета. Если основание будет кривым, каретка не сможет двигаться плавно, и точность работы всей системы упадет.

Пошаговая инструкция по установке кареток

Установить рельсовые направляющие на оборудование быстро и без ошибок поможет наша инструкция. Даже если вы делаете это впервые, четкие рекомендации и простые шаги позволят выполнить работу грамотно и уверенно.

Монтаж рельса:

• Разметьте места крепления рельса.
• Прикрепите рельс болтами, соблюдая момент затяжки, указанный в паспорте изделия.
• Проверьте параллельность установки: допуск обычно составляет 0,01-0,05 мм/м.
• Используйте уровень и измерительные инструменты.

Установка каретки:

• Нанесите смазку, рекомендуемую изготовителем станка для ваших, или близких вашим, условий.

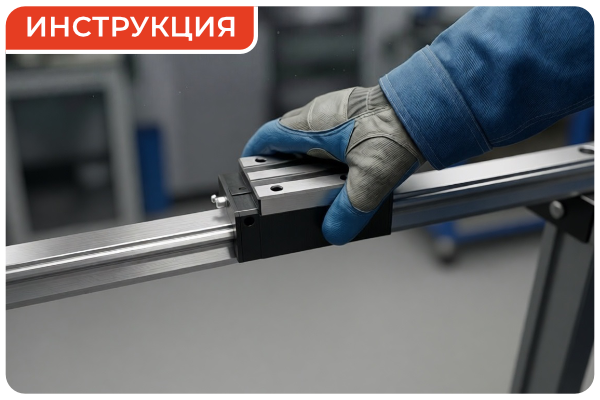

• Аккуратно надвиньте каретку на направляющую. После установки отрегулируйте зазоры.

После монтажа сделайте тестирование. Проверьте:

• холостой ход: движение должно быть плавным, без люфтов;
• нагрузку на каретку: проведите статические и динамические тесты (например, 500-5000 Н по каталогу производителя).

Долговременность работы рельсовых направляющих зависит от двух простых вещей: сначала установите их правильно и обязательно выставьте параллельность. Потом достаточно систематически осматривать крепления и вовремя смазывать узлы, и детали прослужат долго без аварий и незапланированных ремонтов. Это поможет не допустить преждевременного износа и отказа всей системы.

Обслуживание и регулировка

Ежедневный осмотр - гарантия стабильной и безаварийной работы вашего оборудования. Каждый день проверяйте износ каретки и загрязнения. Очищайте направляющие мягкой щеткой, избегая агрессивных чистящих средств. Помимо повседневного обслуживания, нужно делать периодическое ТО (каждые 1000-5000 км хода). При его проведении следуйте простому алгоритму:

• Смазывайте каретку согласно графику от производителя. Количество смазки определяйте с учетом режима работы и типа механизма.
• Делайте регулировку каретки: подтяните крепежные болты. Если нужно, замените элементы качения (ролики или шарики).
• Диагностируйте работу узла: прислушивайтесь к шуму, проверяйте вибрацию, по возможности используйте термографию.

Типичные проблемы, с которыми могут столкнуться рельсовые направляющие, включают:

• Люфт. Причина - износ компонентов. Устраняется заменой изношенных деталей или регулировкой зазоров.
• Заедание. Чаще всего вызвано недостатком смазки или загрязнением. Очистите направляющие и нанесите свежую смазку.
• Сокращение срока службы. При правильном обслуживании каретки он составляет 50-100 тыс. км хода.

Регулярные проверки и ТО помогут исключить серьезные поломки. В результате ремонт потребуется гораздо реже.

Безопасность и рекомендации

Для предотвращения травм и профессиональных заболеваний необходимо строго соблюдать меры предосторожности. Работая, следуйте правилам:

• используйте СИЗ;
• отключайте питание оборудования;
• фиксируйте механизмы перед началом работ.

Неопытные работники могут допустить обидные оплошности при установке или обслуживании рельсовых направляющих. Распространенные ошибки новичков:

• перетяжка болтов: ведет к деформации направляющих;
• игнорирование графика смазки: ускоряет изнашивание каретки.

Советы:

• перед монтажом используйте 3D-модели для визуализации процесса;
• если не знаете, какие размеры кареток нужны, сверяйтесь с принятыми стандартами ISO и DIN.

Грамотная сборка направляющих и регулярный сервис каретки - это не просто формальность, а реальная возможность вдвое продлить срок ее службы. На практике это сразу отражается на работе всего производства: оборудование реже выходит из строя, простои сокращаются, а точность обработки заметно растет. Внедряйте эти простые правила уже сегодня, и довольно быстро вы оцените, насколько стабильнее и эффективнее стала работа станков.

Краткое содержание статьи

• Роль кареток: обеспечивают плавное перемещение в ЧПУ-станках, роботах. Неправильный монтаж/смазка снижают точность, ускоряют износ.
• Подготовка: выберите шариковые/роликовые по ISO/DIN. Инструменты: микрометр, уровень, торкс-ключ, смазка. Проверьте детали, очистите/выровняйте основание.
• Установка рельса: разметьте, крепите болтами с моментом затяжки, обеспечьте параллельность (0,01-0,05 мм/м).
• Установка каретки: нанесите смазку, надвиньте, отрегулируйте зазоры. Тестируйте: холостой ход, нагрузка 500-5000 Н.
• Обслуживание: ежедневно - осмотр, очистка. ТО каждые 1000-5000 км: смазка, регулировка, диагностика (шум, вибрация).
• Проблемы: люфт - замена/регулировка; заедание - очистка/смазка. Срок службы - 50-100 тыс. км.
• Безопасность: СИЗ, отключение питания. Избегайте перетяжки болтов, игнора смазки.
• Советы: 3D-модели, стандарты ISO/DIN. Грамотный монтаж/ТО удваивают срок службы, снижают простои.
