Шариковые опоры Техникс

Техника
Время на прочтение: 4 мин

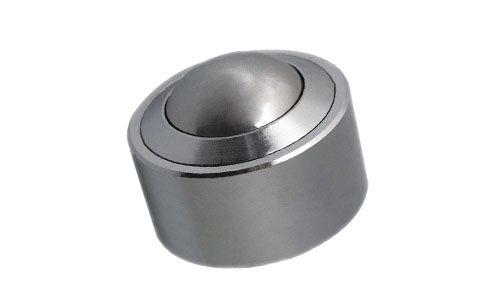

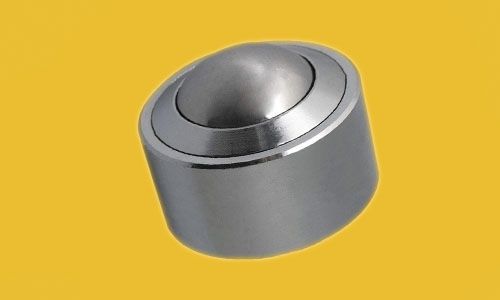

Шариковые опоры Техникс
назначение, основные отличия, обозначение, особенности применения

Компания Техникс выпускает шариковые опоры для свободного перемещения тяжелых и габаритных грузов с минимальными усилиями. Это достигается за счёт превращения трения скольжения груза в трение качения шариковых опор, устилающих путь перемещения. При этом, перемещаемые грузы могут перемещаться свободно, в любых направлениях как поступательно, так и вращаясь.


Общая принципиальная схема шариковой опоры.



Схема проста: большой шар воспринимает нагрузку и перераспределяет её маленьким шарикам, образующим ложу под основным шаром. Вся конструкция заключена в корпус, который может иметь различное крепление, защиту от проникновения пыли, выдавливания смазки.
Опора шаром вверх выдерживает максимальную нагрузку. Также опора может располагаться шаром вниз или горизонтально в зависимости от выполняемой задачи.


В зависимости от назначения (максимальная силовая нагрузка, скорость перемещения грузов, интенсивность нагрузки, рабочая среда, способ крепления) детали шаровых опор Техникс изготавливаются в 15-ти конструкциях, 25- ти типоразмерах и из различных материалов.


Применение шариковых опор

Компания Техникс производит шариковые опоры для перемещения грузов в подвесных конвейерах, транспортировочных, подающих, загрузочных и др. устройствах.

Есть два основных варианта применения шариковых опор:

1.   С верхним расположением несущего  шара для  манипуляций  с грузом на  ровных  шариковых  поверхностях (столы,  полы) при  транспортировке.

2.   С нижним расположением несущего  шара  в качестве  колесных  опор. Простейшее применение — шариковые опоры для мебели в   качестве колесных опор.



Исполнение в зависимости от применения:

✔Для общего применения.

✔ Для работы в условиях повышенной влажности и работы  вне  помещений.

✔ Для перемещения, транспортировки хрупких (стекло, керамика и др.) изделий и изделий  с деликатной поверхностью.

✔Для работы в химически  агрессивной  среде и в пищевой промышленности. Это специальные шариковые опоры. Цена зависит от материалов и сложности конструкции.



Типовое прикладное  применение:

✔ Манипуляции  с грузовыми контейнерами (полы грузовых отсеков самолетов, кораблей, портовых терминалов).

✔ Монтажные  и производственные  линии.

✔ Транспортирующие  и складские  системы.

✔ Технологические столы для монтажа, демонтажа оснастки  оборудования.

✔ Рабочие  столы  прессов  и обрабатывающих  центров.

✔ Опоры откатных промышленных  ворот.



Температурный режим и скорости эксплуатации

Шариковые опоры Техникс рекомендованы для применения в условиях температур от -20 до + 70 градусов С. Пиковые условия от -30 до +100 градусов С (шарики из полиацеталя до +60 градусов С). Рекомендованная скорость перемещения грузов от 0.25 до 1 м/сек.


Обозначение применяемых материалов силового шара, шариков и корпуса

Компания Техникс выпускает опоры шариковые промышленные, т.к. в них применяются промышленные шарики для подшипников.

Расшифровка буквенных обозначений:

B – стальной несущий шарик. Закаленный стальной оцинкованный корпус.

BD – несущий шарик выполнен из полиацеталя ПОМ марки Delrin.

BCB, BDCB– маленькие шарики из нержавеющей стали AISI 420.

LB, LBD– корпус сделан из прессованного оцинкованного металлического листа.

С – оцинкованный корпус и все шарики из нержавеющей стали AISI 420.

* При отсутствии фланца в наименовании указывается: (без фланца), а в артикуле есть буквы NF.

* При наличии установочного винта в артикуле и наименовании указывается его модель. Например: Шариковая опора (без фланца)SP 15 NF B M16X15 TECHNIX.


Способы крепления шариковых опор Техникс

8.jpg ✔ С опорой на фланец с фиксацией по внешнему диаметру корпуса (как правило, запрессовыванием).
9.jpg   ✔ С опорой на основание корпуса с фиксацией по внешнему диаметру корпуса, как правило, запрессовыванием или через пружинную шайбу).
10.jpg✔С резьбовым креплением и опорой в основание корпус

Смазка, уплотнение, обслуживание шариковых опор Техникс

Шариковые опоры поставляются заполненными консистентной смазкой. Опоры для работы в пыльной среде имеют уплотнение для предотвращения попадания в зону качения абразивных частиц и выдавливания смазки наружу. Второе назначение уплотнения — очищать поверхность силового шара от налипшей грязи. Шариковые опоры, работающие во влажной среде, имеют дренажное отверстие на дне корпуса. Это специальные шариковые опоры. Купить шариковые опоры Техникс можно в Санкт-Петербурге с доставкой по всей России.

Заклинившие грязные шариковые опоры промываются керосином или специальными средствами типа WD-40.
