Шестерня - двигатель механики

Шестерёночные механизмы появились задолго до нашей эры и дошли до нас в принципиально неизменном виде благодаря стабильности законов физики.

Для чего нужны зубчатые колёса

Зубчатая шестерня - основа механики. Без неё не обойтись, если нужно:
• преобразовать вращательное движение в поступательное в паре с зубчатой рейкой
• изменить скорость вращения ведомого вала через сопряжение с шестернями разных диаметров
• увеличить крутящий момент
• передать усилие под другим углом

Механизм сопряжения двух любых шестерен называется редуктор (от reduction - изменение). Он может изменять силу, скорость, характер и направление движения. Также есть редукторы, которые передают вращение с одного вала на несколько.

Основные параметры

Независимо от конструкции и назначения, такие изделия имеют главные параметры, по которым их можно выбрать в каталоге TECHNIX:

Z - количество зубьев
M - модуль колеса (расстояние между ним по делительной окружности в миллиметрах)

Стандартизация привела значение m к 33-м числовым показателям от 0,05 до 100. Сегодня выбор шестерни сводится к сопоставлению 2-3 цифр, а двести лет назад это были штучные уникальные изделия, которые подгонял один мастер.

Другие параметры:
D, mm – диаметр чернового отверстия под расточку.
Dp, mm – диаметр колеса без учета высоты зубьев
De, mm - диаметр колеса с учетом высоты зубьев
d, mm – диаметр ступицы (при наличии).
h, mm – толщина колеса без ступицы
H, mm – толщина колес с учетом ступицы

Значения характеристик представлены на сайте компании TECHNIX.

Три вида колёс

Основа всех механических приспособлений - три вида зубчатых шестерен, купить которые для ремонта и восстановления можно по отдельности.

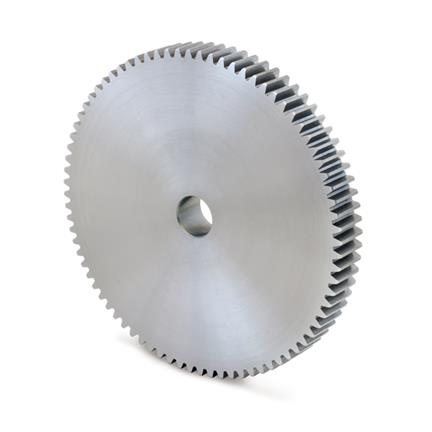

Зубчатая шестерня без ступицы

Распространенный вариант шестерни.

Зубчатая шестерня со ступицей

Шестерня усилена ступицей, что позволяет ей выдерживать больше нагрузок, чем шестерне без ступицы.

Зубчатая шестерня со ступицей и калёными зубьями

Каждый зуб таких зубчатых колёс прошёл индукционную закалку. Такие шестерни применяют в механизмах с сильной вибрацией или там, где присутствует удар.

Особенности шестерен TECHNIX

Наша компания предлагает стандартные заводские прямозубые колёса, изготовленные из стали марки С45. Зубья имеют эвольвентную форму и чёткое зацепление с изделиями соответствующих показателей М и Z. Также у нас можно купить зубчатые рейки и шестерни - готовые сопряжения для лебёдок и откатных механизмов.

Бесперебойную работу и быструю окупаемость механизмов может гарантировать только соблюдение правил их эксплуатации:

• выбор правильной смазки - под конкретную функцию, конструкцию и режим нагрузок узла
• регулярность смазки
• недопущение перегрузок, перегрева
• использование полностью исправных механизмов, сопряжений, узлов - даже маленький дефект может заклинить станок
• регулярное общее обследование машины или узла на предмет износа деталей
