ШВП для ЧПУ

ШВП для ЧПУ – это тип линейного привода, который передает движение через винт к гайке, закреплённой к перемещаемой платформе. При этом взаимодействие между двумя этими элементами осуществляется с помощью шариков. Трение минимизируется – коэффициент полезного действия передачи возрастает.

При изготовлении винта и гайки используется прочная сталь. Такие элементы соответствуют самым жестким требованиям и могут применяться в устройствах, для которых обязательны высокие показатели позиционирования и точности.

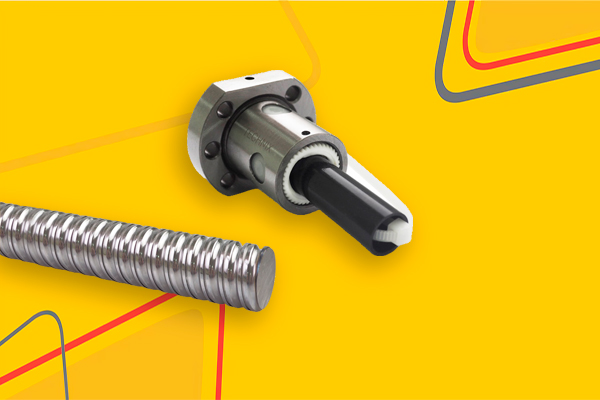

Расшифровка ШВП для ЧПУ звучит как шарико-винтовая передача. В ней используется более крупная, чем для трапецеидальных винтов, гайка: она снабжена каналами для движения шариков. Они перемещаются в замкнутом контуре, что обеспечивает поступательное движение гайки. После каждого витка по окружности винта шарики попадают в канавку, откуда направляются в начальную точку движения.

Преимущества ШВП

Шарико-винтовые передачи дают оборудованию с ЧПУ ряд существенных плюсов при использовании в производственном оборудовании.

• Высокий КПД работы станков с ЧПУ – более 80%.
• Повышение износоустойчивости передачи за счет снижения трения.
• Высокая точность передачи.
• Повышенная нагрузочная способность.
• Отсутствие шума во время работы.
• Плавный ход.
• Универсальность: может применяться в двигателях как большой, так и малой мощности.
• Небольшой нагрев оборудования при работе.
• Длительный срок непрерывной работы.

Винты ШВП для ЧПУ

Выпускается два типа шарико-винтовой передачи. В первом двигается гайка, во втором – винт. Подвижный узел закрепляется на движущемся элементе. Винты таких передач выпускается с разными параметрами резьбы. При большом шаге увеличивается точность передачи, но снижается точность позиционирования, а гайка может двигаться самопроизвольно. При нанесении резьбы на винт с помощью накатки передача называется катаной: канавки выдавливаются в металле. Если резьба выполняется путем нарезки, а затем шлифуется, ШВП относится к шлифованным. Этот вариант стоит дороже, но и дает более точное позиционирование.

Классы точности ШВП

В зависимости от размера погрешности, с которой позиционируется гайка, шарико-винтовые передачи делятся по классам точности на семь групп: С0, С1, С2, С3, С5, С7, С10.

В станках с ЧПУ, медицинской и другой высокоточной техники применяются прецизионные ШВП. Класс точности таких устройств варьируется от С0 до С5. Винты для них сначала нарезаются, затем закаливаются, потом шлифуются для достижения высокой точности. В прецизионных винтах используются сепараторы шариков, которые исключают трение между ними и способствует сохранению смазки, уменьшению шума и колебаний крутящего момента. Также увеличивается длительность интервалов ТО.

Для оборудования с менее высокой точностью позиционирования используются транспортные (обычные) ШВП, например, для прессов. Класс точности – С7 и С10. В первом случае погрешность составляет до 50 мкм.
