Сильфонные муфты в промышленности: особенности механизма и сфера применения
Забегая наперед, отметим, что отличительной особенностью сильфонной муфты является специальный элемент. Как вы уже поняли, его принято называть сильфон – прочный гофрированный элемент соединения.
Зачем нужны сильфонные муфты
В первую очередь такие элементы соединения нашли применение в механизмах, где крайне важно не только работать с крутящим моментом, но и различными нагрузками. Муфты с гофрированным сильфоном способны компенсировать вибрации, а также небольшие отклонения и смещения. Все эти преимущества влияют на работу вращающихся элементов и гарантируют стабильность при высоких нагрузках.

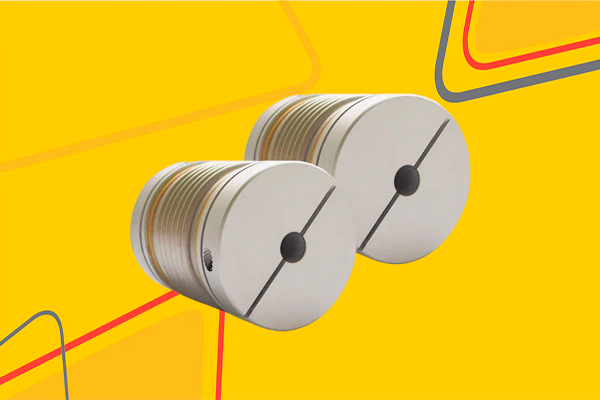

Внешне сильфонные муфты отдаленно напоминают поршни двигателя внутреннего сгорания. Но это лишь зрительное сходство, так как в реальности данная конструкция призвана компенсировать угловые смещения и вибрационные нагрузки. По краям муфты можно заметить стальные вставки – кольца. Они скрывают гофру, которая отвечает за компенсацию осевых, радиальных и угловых смещений.
На заметку. Обратите внимание, что муфты данного типа относятся к жестким сцепкам. То есть в производстве и сборке используется сварка или развальцовка. Несмотря на наличие относительно гибкого сильфона, муфта способна работать при максимальном крутящем моменте.
Также можно отметить еще несколько особенностей муфты:
- В большинстве случаев кольца муфты будут выполнены из прочного анодированного сплава алюминия. При этом гофрированный сильфон изготавливают из нержавеющей стали.
- Кольца муфты принято называть ступицами. Именно они прикрывают гибкую гофрированную трубу. По сути, труба выступает в роли корпуса механизма и отвечает за работу с вибрациями и осевыми нагрузками.
- Прочные материалы муфты способны выдерживать максимальный крутящий момент и температуры вплоть до +300°С.
- Несмотря на способность компенсировать осевые нагрузки, сильфонные муфты имеют жесткую конструкцию, которая не требует дополнительного обслуживания. Механизм способен работать дольше при высоких нагрузках.
- Большинство сильфонных муфт производят под требования конкретного заказчика. При этом даже готовые механизмы проектируют с высокой точностью.
К слову, вышеописанные преимущества отвечают на вопрос, почему сильфонные муфты стоят несколько дороже, чем другие соединительные механизмы? Все дело в качестве материалов, высокой точности и широких возможностях по применению.
Где используются сильфонные муфты
Основное направление эксплуатации – современное станкостроение, где всегда требуется получать больше крутящего момента при минимальных вибрациях. Высокий уровень жесткости и надежности муфты позволяет эксплуатировать оборудование с минимальными угловыми и осевыми перекосами.
В целом можно отметить несколько направлений:
-
Серводвигатели – муфты выгодно отличаются от другого оборудования повышенной жесткостью на кручение.
- Высокоточное позиционирование – любые станки, в том числе оборудование с ЧПУ, где нужно добиваться высокой точности работы.
- Оборудование для печати – опять же, основную роль играет жесткость соединения и точность.
- Пищевая и легкая промышленность, включая автомобилестроение и даже аэрокосмическую отрасль.
Компания «Техникс» обращает внимание, что высокоточное оборудование, в том числе соединительные муфты, следует заказывать только у проверенных производителей. Только так вы получаете гарантию качества без дефектов и прочих неприятных моментов. Обращайтесь к нам по электронной почте
