Технические характеристики кареток: нагрузочная способность, точность движения, скорость перемещения

Время на прочтение: 2 мин

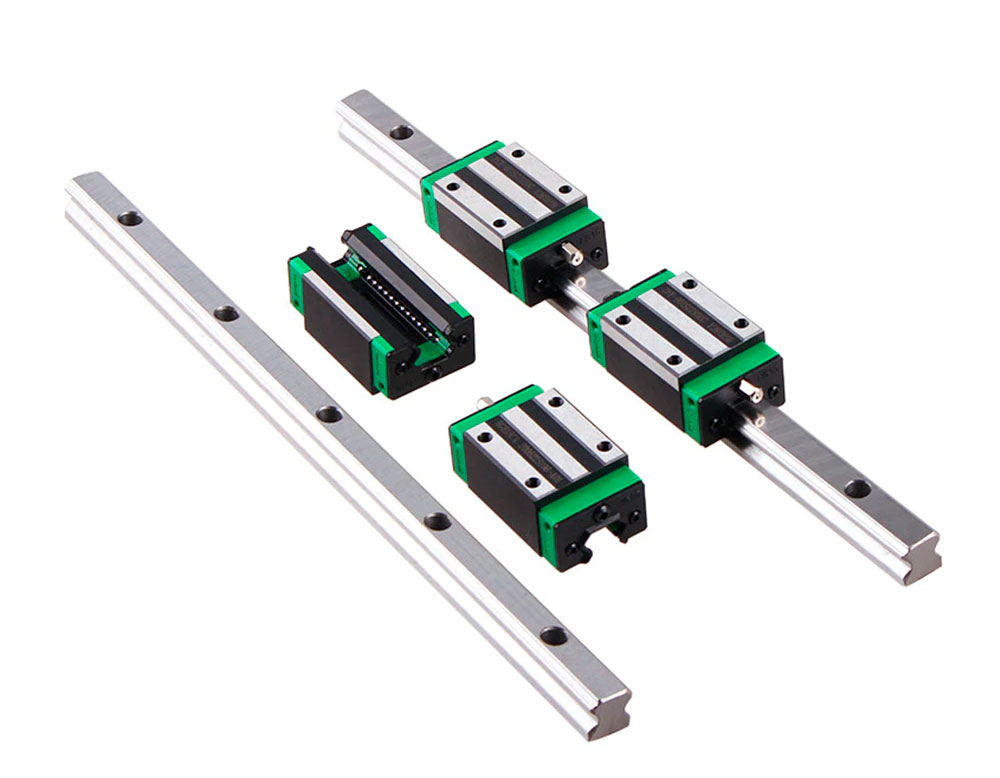

При выборе каретки линейного перемещения важно обратить внимание не только на тип конструкции с учетом серии, но и особые технические характеристики. Расчеты имеют отношение ко всем рельсовым направляющим шарикового типа и кареткам аналогичной конструкции. Однако специальные технические характеристики для одиночных типов кареток проводятся отдельно.

Рассмотрим некоторые конструктивные особенности и характеристики кареток для станков и 3D-принтеров.

Конструктивные параметры

В первую очередь вы должны изучить конструкцию, а именно определенные серии кареток, которые часто используются для станков с ЧПУ. Например, сейчас наиболее популярными считаются каретки двух серий:

  1. EGH – имеют прямоугольную форму.
  2. EGW – имеют особую фланцевую форму.

Важно отметить, что именно фланцевые каретки получили более низкий профиль, а также увеличенную поверхность под монтаж. Обычно каретки этой серии применяют для более высоких моментов и усилий.

В конструкции линейной направляющей зачастую используется особая смазочная система. Как правило, в ее состав входит не только ниппель, но и специальные торцовые уплотнители, которые защищают от пыли и грязи.

Классы натяга кареток

Рельсовые направляющие с каретками шарикового типа могут иметь несколько классов предварительного натяга. Если вы хотите продлить срок службы каретки и системы в целом, то следует выбирать предварительный натяг не более 1/3 нагрузки на подшипники. Конечно, на практике вы могли заметить, что жесткость работы каретки существенно повышается при увеличении натяга. Но следует выбирать оптимальные знания, иначе снизится эксплуатационный срок.

Скорость работы каретки

Значения нужно выбирать под работу конкретного станка, а точные характеристики всегда указывают в параметрах оборудования. Как правило, это максимальная скорость перемещения от 3 до 10 м/с.

Также важно учитывать ускорение в работе каретки. Данный параметр составляет от 250 до 500 m/s2. К слову, указанные характеристики применимы для систем с предварительным натягом. Если каретка работает без натяга, то показатель составляет не более 50 m/s2.

Термическая стойкость

Немаловажный показатель, который зачастую ограничен максимальной температурой до 100 градусов С. Учитываем, что такие значения являются временными и допустимы только для работы каретки в короткий промежуток времени. В бесперебойной работе системы следует придерживаться показателя до 80 градусов С.

Нагрузочные характеристики кареток

Данный параметр определяется не только типом каретки и формой, но и высотой профиля в миллиметрах. Разумеется, все модели будут иметь отличительные характеристики, которые выражаются в кН. Например, если каретка имеет высоту профиля с рельсом 28-90 мм, то динамическая нагрузочная способность будет составлять около 8.330 – 189.140 кН.

Коэффициенты трения

Выбирать каретки следует и по этому важному показателю. Обычно коэффициент трения в качественных линейных системах составляет около 0.002 до 0.003. В данном случае не учитывается показатель трения с уплотнениями. Современные технологии и особенности конструкции позволяют снижать коэффициент трения до минимальных показателей.

Разумеется, чем больше рядов с шариками касания и точек, тем больше будет показатель. Также на характеристику влияет профиль и многие другие элементы конструкции.

Немаловажно обратить внимание на показатели, связанные со статическими нагрузками. Проявляются они в моменте нагружения рельсовой направляющей, где происходит касание шариков с дорожкой.

Сложные формулы писать не будем, так как расчеты производятся на этапе производства кареток и рельсовых направляющих. Больше полезной информации вы сможете найти на сайте компании «Техникс», а также обратившись к нашим менеджерам по телефону или почте:

8 (812) 490-76-68
sale+99132@technix-rus.ru
