Типы линейных подшипников TECHNIX, таблицы размеров и обозначений, аналоги

Линейные направляющие – это прямолинейные направляющие, которые задают траекторию движения для деталей. Данные изделия обладают большим количеством достоинств. Линейные направляющие обеспечивают высокоточное перемещение, обладая, при этом, длительным эксплуатационным периодом. Контакт качения предполагает несущественный износ детали.

Низкое фрикционное сопротивление позволяет направляющим быстро перемещать грузы без больших усилий. Линейный подшипник может выдержать и осевую и радиальную нагрузку с неизменной грузоподъемностью в обоих случаях.

Системы линейного перемещения устанавливаются во многие механизмы и системы автоматизации. Их востребованность обусловлена незначительным износом при высокой производительности. Элементы двигаются плавно и почти бесшумно. Большая грузоподъемность, высокая точность, надежность, долгий эксплуатационный срок – еще несколько достоинств, которыми могут похвастаться комплектующие для систем линейного перемещения (линейные подшипники, прецизионные валы, направляющие, каретки) от компании Technix.

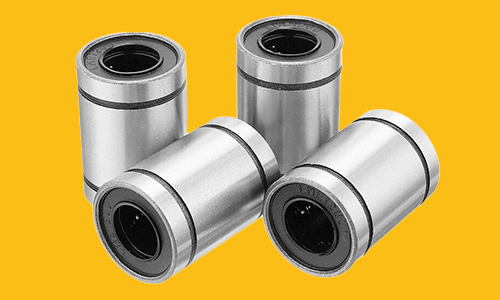

Шариковые втулки

Шариковая втулка является системой линейного перемещения, имеющая цилиндрическую направляющую и обеспечивающая неограниченное прямолинейное движение.

Зона нагрузки наружного кольца оснащена шариками, которые точечно воздействуют на цилиндрическую направляющую. Таким образом осуществляется прямолинейное движение с минимальным трением, точный и плавный ход. Размер детали относительно небольшой.

Наружное кольцо, по стандарту, изготавливается из высокоуглеродистой хромистой стали. Внутренняя и внешняя поверхность данного элемента шлифуется после термического воздействия.

Разновидности шариковых втулок

Условно, линейные подшипники можно классифицировать на две большие категории: с фланцем и без него. Данные группы, в свою очередь, включают еще несколько разновидностей изделий.

Без фланца

Эта категория включает в себя шариковые втулки следующих типов:

• Компактные;
• Стандартные;
• Открытые;
• Удлиненные;
• Регулируемые.

Линейный подшипник, размеры которого компактны включают в себя пластиковый сепаратор, стальные сегменты дорожек качения, стальные шарики и защитные шайбы.

Изделия стандартного типа изготавливаются по двум метрическим системам - японской и европейской.

Открытые шариковые втулки обладают частично открытым корпусом. Благодаря такой особенности, их можно применять в конструкциях где есть опора вала. Зазор можно регулировать.

Удлиненные шариковые втулки оптимальны в условиях с моментной нагрузкой.

Регулируемые линейные подшипники по размеру совпадают со стандартными. Но их наружное кольцо оснащено радиальным зазором, позволяющим поместить элемент в корпус, диаметр которого можно регулировать.

Модели с фланцем

Фланец позволяет поместить линейный подшипник в корпус, использовав болты. Наиболее распространены модели с круглым и квадратным фланцем.

Также, компанией Technix изготавливаются шариковые втулки в алюминиевом корпусе. Изделие легко устанавливается с помощью болтов.

В каталоге Technix представлены все известные типы линейных подшипников, с разными размерами и характеристиками. Товар отличается соответствием всем государственным стандартам, высоким качеством и выгодной ценой.
