Опорные узлы – это готовые подшипниковые модули, предназначенные для поддержки и точного позиционирования вращающихся валов в промышленном оборудовании. Они применяются в конвейерах, вентиляционных системах, сельскохозяйственной и тяжелой технике там, где важны надежность, быстрый монтаж и минимальные простои.
В отличие от одиночных подшипников, такие узлы поставляются в сборе, что упрощает установку и обслуживание.
Что такое подшипниковый узел
Изделие состоит из:
- вкладыша подшипника качения (чаще шарикового, реже роликового или скольжения);
- корпуса определенной конструкции.
Во вставных подшипниках вкладыш, как правило, имеет сферическую наружную поверхность, обеспечивающую самоцентрирование. Это позволяет компенсировать незначительные перекосы вала при монтаже и эксплуатации и снижает риск преждевременного износа.
Почему подшипниковые узлы так широко применяются
Востребованы в промышленности благодаря следующим преимуществам:
- быстрая и простая установка без сложной юстировки;
- компенсация перекосов вала;
- заводская предварительная смазка и возможность повторной смазки;
- улучшенная защита от пыли, влаги и загрязнений;
- множество типоразмеров и конструкций.
Они особенно эффективны на оборудовании с непрерывным циклом работы, где простой недопустим.
Четыре компонента опоры качения
Вкладыш подшипника
Основной элемент, непосредственно воспринимающий нагрузку от вала.
Распространенные серии:
- UC – фиксация стопорными винтами;
- UK / NA – фиксация на переходной втулке;
- UE / SA – эксцентриковая стопорная втулка.
Особенности:
- широкое внутреннее кольцо для надежного зажима;
- сферическая наружная поверхность для самоцентрирования;
- встроенные уплотнения для защиты от загрязнений.
Корпус подшипника
Удерживает вкладыш и обеспечивает его крепление к оборудованию.
Материалы:
- чугун и ковкий чугун – стандартные промышленные условия;
- нержавеющая сталь – коррозионные среды;
- термопластик – пищевая промышленность и оборудование с промывкой.
По конструкции корпуса бывают: - опорные (UCP);
- фланцевые (UCF, UCFL, UCFC);
- натяжные (UCT);
- усиленные корпуса Plummer Block для тяжелых условий.
Механизм фиксации на валу
Основные варианты:
- стопорные винты – простое и экономичное решение;
- эксцентриковая втулка – плавная фиксация для низких скоростей;
- переходная втулка – оптимальна для высоких нагрузок и крупных валов.
Уплотнения и система смазки
Защищают подшипник и удерживают смазку внутри узла.
Типы уплотнений подшипниковых узлов:
- однокромочные;
- двухкромочные;
- лабиринтные (для тяжелых условий эксплуатации).
Смазка:
- герметизированные узлы на весь срок службы;
- узлы со штуцерами для повторной смазки.
Основные типы подшипниковых узлов
По типу корпуса

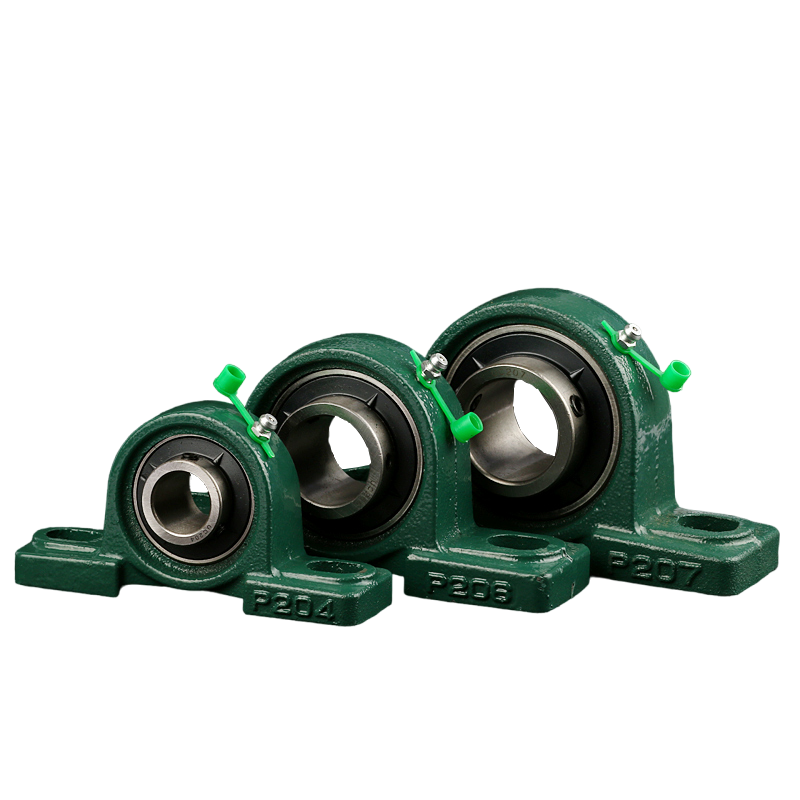

- UCP – опорные стойки для общего машиностроения;
- UCF / UCFL – компактные фланцевые узлы;
- UCFC / UCFB / UCFX – фланцевые узлы для высоких нагрузок;
- UCT – натяжные узлы для конвейеров;
- Plummer Block – корпуса для сферических роликовых подшипников в тяжелых условиях.
По типу вкладыша
- шариковые – умеренные нагрузки и высокие скорости;
- сферические роликовые – высокие радиальные и ударные нагрузки;
- конические роликовые – комбинированные радиальные и осевые нагрузки;
- подшипники скольжения – низкие скорости и тяжелые нагрузки.
По способу фиксации
- стопорные винты;
- эксцентриковая втулка;
- переходная втулка.
Где используются
Типовые области использования:
- ленточные и роликовые конвейеры;
- сельскохозяйственная техника;
- пищевая и упаковочная промышленность;
- вентиляционные установки и воздуходувки;
- горнодобывающее и строительное оборудование;
- насосы, редукторы, автоматизированные линии.
Как выбрать опорный узел: практический чек-лист
Учитывают:
- величину и характер нагрузки;
- диаметр вала и способ фиксации;
- рабочую скорость;
- допустимый перекос;
- условия эксплуатации (пыль, влага, химия, температура);
- стратегию обслуживания;
- взаимозаменяемость и монтажные размеры.
Подшипниковый узел подбирают как целую систему, а не просто подшипник или корпус. Даже если диаметр вала и типоразмер совпадают, ошибки в выборе способа фиксации, уплотнений или режима смазки могут сократить срок службы узла. Особенно важно это для оборудования с непрерывной работой и высокой нагрузкой.
При выборе важно учитывать не только текущие условия эксплуатации, но и возможные изменения в работе оборудования - рост нагрузки, увеличение скорости, изменение среды. Практика показывает: небольшой запас по грузоподъемности и качественные уплотнения обходятся дешевле, чем внеплановые остановки и ремонт.
Ошибки при монтаже
- неправильная смазка;
- неверно выбранный способ фиксации;
- установка на неровное основание;
- отсутствие выравнивания между узлами;
- несовместимость вкладыша и корпуса.
Большинство преждевременных отказов подшипниковых узлов связано не с заводским браком, а с неправильным подбором или монтажом: несоосностью валов, неподходящим способом фиксации, избыточной или недостаточной смазкой. Корректно подобранный узел способен отработать в 2-3 раза дольше заявленного минимального ресурса.
Правильный выбор опоры качения помогает избежать простоев, сократить затраты и сделать работу оборудования стабильнее.
Часто задаваемые вопросы
Чем подшипниковый узел отличается от обычного подшипника?
Подшипниковый узел включает подшипник и корпус в сборе, поэтому не требует отдельного подбора корпуса и юстировки на месте монтажа. Обычный подшипник устанавливают в заранее рассчитанное посадочное место.
Можно ли заменить опорный узел без замены вала?
В большинстве случаев да, если совпадают диаметр вала, монтажные размеры корпуса и способ фиксации. При замене важно проверить посадки и допуски по чертежу или каталогу.
Какие узлы подходят для пыльной и влажной среды?
Для пыльных и влажных зон рекомендуются подшипниковые узлы с усиленными уплотнениями, корпусами из нержавеющей стали или термопластика и возможностью регулярной повторной смазки.
Какой способ фиксации считается самым надежным?
При высоких нагрузках и на валах большого диаметра наиболее надежной считается фиксация на переходной втулке. Она обеспечивает равномерную посадку по окружности и допускает регулировку натяга.
Нужно ли обслуживать конструкцию опорного подшипника с заводской смазкой?
Да, даже при заводской смазке в тяжелых условиях эксплуатации требуется регулярный контроль состояния узла и периодическая дозаправка смазки через штуцер согласно регламенту производителя.
