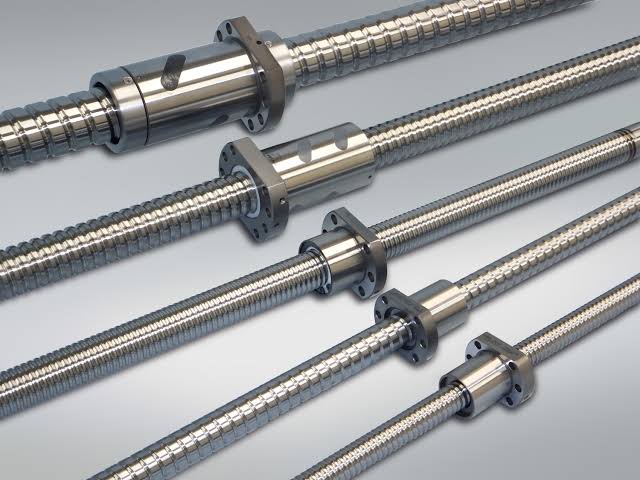

Винты и гайки ШВП – уникальный линейный привод и его область применения
Винтовая передача или линейный привод, который преобразовывает вращательные движения в поступательные. Причем делает это ШВП очень эффективно с КПД на уровне 90%.
Особенности системы ШВП
Винты и гайки – все просто и в то же время сложно. Дело в том, что обычная пара винта и гайки не сможет работать настолько эффективно. Проблема заключается в силах трения. Однако в паре винта и гайки ШВП присутствуют тела качения, что позволяет достигать феноменальной эффективности на уровне 90%.
К слову, если сравнивать пару ШВП с классическим однотипным трапецеидальным винтом, то в первом случае понадобится усилие в одну треть. Разумеется, это не единственная особенность в работе ШВП. Важно обратить внимание, что валы для таких линейных приводов изготавливают с особой точностью и специфической формы. Как правило, речь идет о стальном вале из высокоуглеродистой стали.
На поверхности вала имеются технологические дорожки, выполняющие роль винта. Они напрямую взаимодействуют с гайкой, но без сил трения, а с помощью тел качения. По сути, мы получаем в одном простом механизме очень эффективную систему, работающую через трение качения. В итоге имеем высочайшие силовые характеристики, а также один из самых высоких коэффициентов полезного действия. В отдельных случаях КПД может достигать 95%.
Важно. Производство винта и гайки ШВП происходит в паре, а еще с очень серьезными допусками. Малейшее нарушение или деформация могут сказаться на работе оборудования. Наверное, это единственный недостаток линейной передачи.
Если сравнивать винтовые передачи, где применимы силы скольжения, то разница будет наблюдаться исключительно в размерах гайки скольжения. Особенности расположения каналов влияют на размеры шариковой гайки ШВП.
Где используются ШВП
Многие новички зачастую называют лишь единственную сферу применения – станки с ЧПУ. Это и понятно, ведь в 21 веке такое оборудование потеснило многие другие системы. Однако напомним, что исторически первые точные шариковые винты появились задолго до разработки ЧПУ.
Соответственно, шарико-винтовую передачу можно встретить в различных сферах промышленности и техники. Для примера можно рассмотреть следующие области:
- Различные системы, где используется ЧПУ (линии автоматической обработки, станки и прочее).
- Высокоточные системы, где необходимо работать с металлом или деревом: фрезерные, токарные, шлифовальные, заточные станки.
- Промышленная сфера: начиная от текстильной промышленности и заканчивая бумажным производством. ШВП является основой для работы современного машиностроения и автоматизации производства.
- Технологии 21 века. В эту категорию можно отнести роботизированные системы, автоматических роботов, точную медицинскую аппаратуру, в том числе медицинские столы для проведения операций.
- Автомобильная и ракетная промышленность, космические системы и транспортировка грузов, любые процессы, связанные с механикой и точной настройкой.
Возможно, в будущем ШВП смогут найти применение и в других сферах. Одно можно сказать точно – от винтов и гаек ШВП практически невозможно отказаться на данном этапе развития технологий и промышленности.
При выборе винтов ШВП следует учитывать технологии, используемые производителем. Например, самые точные и эффективные винты могут быть изготовлены только путем длительной шлифовки. Конечно, иногда встречаются винты с накаткой и стоят они дешевле, но точность будет снижена до погрешности 50 микрон на 300 мм длины.
Выбирайте качественные винты ШВП от компании «Техникс» и повышайте эффективность работы оборудования в разы.
За подробной информацией, техническими характеристиками и условиями поставки обращайтесь к нашим специалистам
