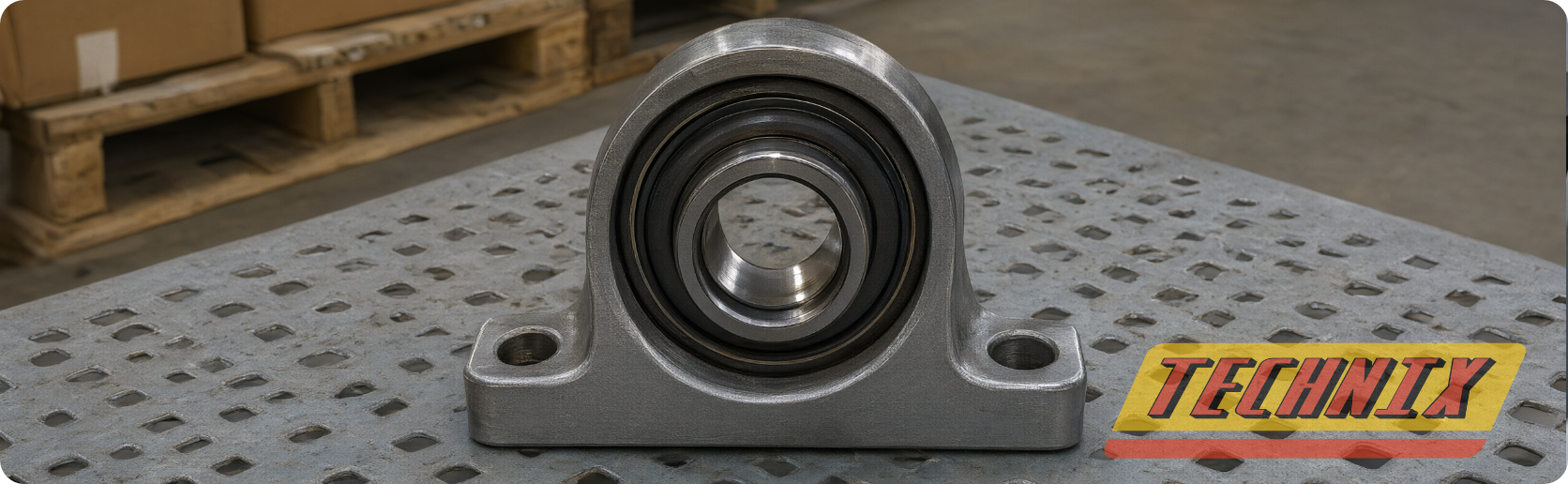

Замена корпусного подшипника: виды, признаки износа и пошаговая инструкция

Оглавление

Корпусной подшипник — один из самых востребованных узлов на современных производствах, в сельхозтехнике, конвейерных линиях, вентиляционном и насосном оборудовании. Его задача — удерживать вращающийся вал, воспринимать радиальные и осевые нагрузки, обеспечивать плавное вращение при минимальном обслуживании.

В отличие от «голых» радиальных подшипников, корпусной подшипник поставляется как готовый подшипниковый узел: его проще монтировать, не требуется точная расточка посадочных мест, а обслуживание сводится к периодической дозаправке смазкой. В этой статье разберём, что такое корпусной подшипник и чем он отличается от обычного, какие типы подшипниковых узлов существуют, по каким признакам понять, что узел пора менять, какие инструменты понадобятся и как правильно провести замену — от демонтажа до пускового контроля.

Материал будет полезен инженерам КИП, службам главного механика, снабженцам производств, а также владельцам сельскохозяйственной и строительной техники.

Что такое корпусной подшипник и почему его выбирают производства

Базовое определение, ключевые компоненты и преимущества готовых узлов.

Корпусной подшипник — это подшипниковый узел, в котором шариковый вкладыш (insert bearing) со сферической наружной поверхностью уже установлен в готовый корпус с системой крепления. На английском языке такие узлы обозначаются аббревиатурой pillow block bearing или mounted bearing, а в международной классификации JIS B 1559 — буквенными индексами UC (вкладыш) и UCP/UCF/UCT (узел в сборе).

Главное отличие корпусного подшипника от обычного радиального — самодостаточность конструкции. Инженеру не нужно проектировать housing (корпус), подбирать посадочные размеры, организовывать систему уплотнений и смазки. Узел приходит с завода собранным, отъюстированным и готовым к установке на вал и опорную поверхность.

Почему производства выбирают именно корпусные подшипники:

• Простота монтажа. Достаточно закрепить корпус болтами к раме и зафиксировать вкладыш на валу стопорными винтами.
• Компенсация перекосов. Сферическая наружная поверхность вкладыша позволяет узлу самоустанавливаться — это критично при небольших перекосах вала или неточностях монтажа рамы.
• Защита от среды. Корпус и уплотнения изначально рассчитаны на пыль, влагу, брызги, умеренно агрессивные среды.
• Экономия на обслуживании. Большинство узлов имеют маслёнку для дозаправки пластичной смазки без разборки.
• Цена и доступность. Массовое производство делает корпусные подшипники дешевле специализированных решений с отдельными housing'ами.

Из чего состоит корпусной подшипник:

1. Сферический вкладыш — шариковый радиальный подшипник с удлинённым внутренним кольцом и сферической наружной поверхностью. Именно удлинённое внутреннее кольцо позволяет надёжно фиксировать вкладыш на валу стопорными винтами или эксцентриковой втулкой.
2. Корпус — основание, в которое устанавливается вкладыш. Чаще всего это серый чугун, реже — штампованная сталь, нержавеющая сталь или полимеры; конкретный материал указывается в обозначении узла и в паспорте.
3. Система уплотнений — многослойные лабиринтные уплотнения, защищающие дорожки качения от пыли, влаги и абразива.
4. Смазочный узел — отверстие с маслёнкой (пресс-маслёнкой) для подачи пластичной смазки. В закрытых исполнениях (SS) смазка заложена на весь срок службы.

Основные виды корпусных подшипников

Классификация по форме корпуса и способу крепления к опорной поверхности.

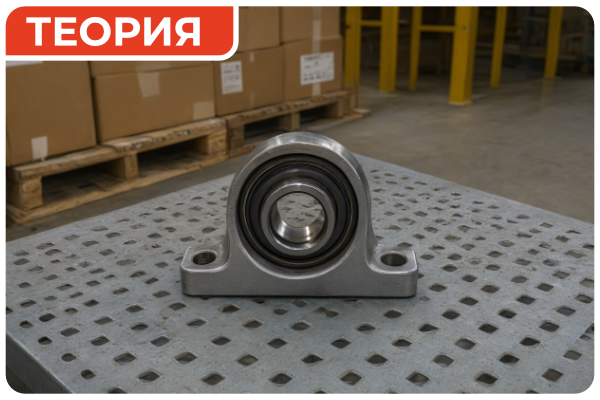

UCP (круглый корпус на лапах) — самый массовый тип подшипникового узла. Корпус имеет две опорные лапы с отверстиями под болты, которыми узел крепится к горизонтальной раме или станине. Сферическая посадка вкладыша в корпусе позволяет компенсировать небольшие перекосы вала. Типовое применение: ролики конвейеров, опоры приводных валов, валы вентиляторов, опоры в сельскохозяйственных машинах. UCP — «рабочая лошадка» промышленного подшипникового узла, именно с его замены чаще всего начинается обслуживание оборудования.

UCF (фланцевые квадратные) — квадратный фланец с четырьмя крепежными отверстиями. Узел крепится к плоскости, перпендикулярной оси вала — например, к торцу стойки или стенке корпуса машины. Применяется для вертикально расположенных валов, фланцевых опор в каркасных конструкциях, оборудования, где нет возможности подвести горизонтальную лапу.

UCT (натяжные) — натяжной корпус, который не имеет собственных крепёжных отверстий. Вместо этого он устанавливается в направляющую «качалку» (take-up frame) и может перемещаться вдоль оси вала, обеспечивая натяжение цепи, ремня или конвейерной ленты. Применяется в натяжных станциях ленточных конвейеров, натяжителях ремённых и цепных передач.

UCFL, UCPA, UCFC и другие:

• UCFL — двухфланцевый узел с овальным фланцем. Компактнее UCF, применяется там, где нагрузки умеренные, а место ограничено.
• UCC — цилиндрический корпус-«картридж» без лап и фланцев. Вставляется в цилиндрическое гнездо станины. Используется во встроенных опорах, например, в роликах конвейеров.
• UCFC — круглый фланец с выступающей ступицей. Торцевое крепление, часто применяется в компактных приводах и роликовых опорах.

Признаки неисправности корпусного подшипника

Симптомы износа, по которым можно спланировать замену до аварийной остановки.

Корпусной подшипник редко выходит из строя внезапно — обычно его износу предшествует ряд симптомов. Если механик умеет их распознавать, замену можно провести планово, до аварийной остановки оборудования.

Шум, вибрация и нагрев. Первые признаки начинающегося износа — акустические и температурные:

• Монотонный гул или свист при вращении вала. С ростом износа звук становится прерывистым, появляется «хруст».
• Вибрация, которую можно зафиксировать рукой на корпусе или виброанализатором.
• Нагрев корпуса выше обычного рабочего режима. Если корпус горячий настолько, что к нему нельзя прикоснуться рукой более 2–3 секунд — это повод немедленно остановить оборудование и провести диагностику.

Внешние признаки: подтёки, коррозия, выработка. При визуальном осмотре обращаем внимание на:

• Подтёки смазки вокруг маслёнки или уплотнений — признак либо переполнения, либо разрушения уплотнений.
• Следы ржавчины на корпусе и особенно в зоне выхода вала — попадание влаги внутрь узла.
• Выработку на лапах или фланце — следы проворачивания корпуса в посадочном месте.
• Люфт вала при попытке покачать его рукой в радиальном направлении — прямой признак износа дорожек качения.
• Повреждение уплотнений — трещины, отслоения, следы абразива.

Инструменты и материалы для замены

Базовый набор слесарного инструмента и расходные материалы.

Качественная замена корпусного подшипника невозможна без правильно подобранного инструмента. Экономия на съёмниках и оправках часто приводит к повреждению вала, посадочного места или нового узла.

Базовый набор слесарного инструмента:

• Набор рожковых и накидных ключей соответствующих размеров — для демонтажа болтов крепления корпуса и стопорных винтов.
• Съёмник подшипников — двух- или трёхзахватный, для снятия внутреннего кольца с вала. В некоторых случаях достаточно обычного съёмника с двумя захватами.
• Съёмник стопорных колец, если они применяются в узле.
• Молотки — стальной и медный/полимерный (для работ без риска повредить поверхность).
• Оправка — отрезок трубы подходящего диаметра для запрессовки внутреннего кольца на вал.
• Штангенциркуль или микрометр — для контроля диаметра вала и посадочного места.
• Индикатор часового типа (по возможности) — для проверки биения вала после монтажа.
• Ветошь, щётки по металлу, растворитель — для очистки посадочных мест.

Смазочные материалы и уплотнения:

• Пластичная смазка — литиевая (классически NLGI 2), полимочевинная или комплексная, совместимая с уже заложенной в узел. Смешивание разных типов смазок без промывки — частая причина выхода узла из строя.
• Запасные маслёнки — на случай, если штатная повреждена или имеет нестандартную резьбу.
• Запасные уплотнения — если конструкция узла позволяет их замену без замены всего вкладыша.
• Фиксатор резьбы — для стопорных винтов, если это предусмотрено инструкцией производителя.

Пошаговая инструкция по замене корпусного подшипника

Универсальный алгоритм замены от демонтажа до пускового контроля.

Ниже — универсальный алгоритм замены, который подходит для большинства типов корпусных подшипников. Конкретные операции могут отличаться в зависимости от типа оборудования, но логика остаётся единой.

Шаг 1. Подготовка и демонтаж старого узла:

1. Полностью обесточьте оборудование и заблокируйте пусковые органы (LOTO — lock-out/tag-out).
2. Снимите приводной ремень или цепь, если вал связан с приводом.
3. Промаркируйте положение узла — сделайте фото или нанесите риски, чтобы новый подшипник встал в том же положении.
4. Ослабьте стопорные винты вкладыша на валу.
5. Открутите болты крепления корпуса к раме или фланцу.
6. Снимите корпус в сборе с вкладышем с вала. Если вал длинный — сдвиньте узел по валу до свободного схода.

Шаг 2. Снятие вкладыша и осмотр вала:

1. Снимите вкладыш с корпуса (если он не идёт в сборе на замену).
2. Если вкладыш не сходит с вала, съёмником снимите его внутреннее кольцо. Не наносите удары стальным молотком по валу — это оставит заусенцы, которые повредят новый подшипник.
3. Очистите вал от старой смазки, коррозии, заусенцев. Мелкие заусенцы снимите надфилем, крупные — мелкой наждачной шкуркой.
4. Промерьте диаметр вала в зоне посадки — он должен соответствовать допуску нового вкладыша. Выработка более 0,05–0,1 мм — повод использовать ремонтную втулку или менять вал.
5. Проверьте биение вала индикатором. Значительное биение — причина ускоренного износа любого нового подшипника.
6. Оцените посадочное место под корпус — лапы или фланец рамы не должны иметь выработки и трещин.

Шаг 3. Установка нового подшипникового узла:

1. Снимите новый вкладыш с корпуса (если он поставляется разобранно) или подготовьте узел в сборе.
2. Установите корпус на посадочное место, не затягивая болты окончательно.
3. Наденьте внутреннее кольцо на вал — лёгкими ударами через оправку, опираясь только на внутреннее кольцо. Никогда не бейте по наружному кольцу через корпус — это оставляет вмятины на дорожках качения.
4. Сдвиньте корпус по валу так, чтобы вкладыш занял проектное положение.
5. Выровняйте узел относительно вала и опорной поверхности. Контроль — по рискам, оставленным при демонтаже, или по индикатору.

Шаг 4. Фиксация на валу и регулировка:

1. Затяните стопорные винты вкладыша на валу с моментом, указанным производителем. Недотяг приведёт к проворачиванию кольца, перетяг — к деформации и заклиниванию.
2. Окончательно затяните болты крепления корпуса к раме, соблюдая крест-накрест для равномерного прижима.
3. Проверьте свободное вращение вала рукой — вал должен вращаться без заеданий, хруста, заметного сопротивления.
4. Проверьте соосность с соседними опорами — особенно на длинных валах. Перекос даже в доли градуса резко снижает ресурс.

Шаг 5. Смазка, сборка и пусковой контроль:

1. Заправьте узел смазкой через маслёнку. Количество — согласно инструкции: обычно 30–50 % свободного объёма полости. Переполнение так же вредно, как и недозаправка — приводит к перегреву.
2. Установите привод (ремень, цепь), отрегулируйте натяжение.
3. Выполните пусковой контроль: первые 5–10 минут — работа на холостом ходу, контроль звука и температуры; через 30 минут работы — повторный контроль нагрева корпуса; через 2–4 часа — протяжка болтов крепления (после усадки).
4. Зафиксируйте дату замены в журнале оборудования и запланируйте следующую дозаправку смазкой.

Особенности замены в разных типах оборудования

Нюансы монтажа и эксплуатации в зависимости от отрасли.

Конвейерные линии и транспортеры. На конвейерах корпусные подшипники работают парами — на приводном и натяжном барабанах, а также на поддерживающих роликах. Ключевые особенности:

• Длинные валы — критична соосность двух опор. Перекос приводит к ускоренному износу и нагреву.
• Натяжные узлы с UCT — требуют контроля хода «качалки» и правильного натяжения ленты.
• Запылённость — выбирайте узлы с усиленными лабиринтными уплотнениями или с возможностью подачи избыточного давления смазки для выдавливания пыли.
• Парная замена — если на одном валу вышел из строя один подшипник, меняйте оба. Разница в люфтах новых и старых узлов убьёт новый за несколько недель.

Вентиляторы и дымососы. Вентиляторные валы обычно работают на высоких оборотах, поэтому требования к замене — особенно жёсткие:

• Балансировка крыльчатки обязательна после замены подшипника. Дисбаланс даёт вибрацию, которая быстро разрушает новый узел.
• Соосность с электродвигателем — проверка индикатором, а не «на глаз».
• Температурный контроль — корпус вентилятора часто работает при повышенной температуре окружающей среды, выбирайте термостойкие смазки и узлы с соответствующим исполнением.

Насосы и мешалки. В насосных узлах подшипники работают в контакте с перекачиваемой средой:

• Герметичность уплотнений — приоритет №1. При попадании продукта в подшипник узел выходит из строя за часы.
• Материал корпуса — для пищевых и агрессивных сред выбирайте нержавеющую сталь или полимерные исполнения.
• Контроль торцевого уплотнения — часто причина попадания среды в подшипник — не сам подшипник, а износившееся торцевое уплотнение вала. Меняйте его вместе с подшипником.

Сельскохозяйственная и строительная техника. Условия эксплуатации — одни из самых тяжёлых:

• Пыль, грязь, растительные остатки — обязательны узлы с усиленной системой уплотнений и возможностью «продувки» смазкой.
• Ударные нагрузки — выбирайте усиленные исполнения корпусов (чугунные, а не штампованные).
• Регулярная дозаправка — в сезон интервал смазки сокращается до ежедневного.
• Защита от коррозии — техника зимует под навесом или на улице, корпуса должны иметь качественное ЛКП или быть из нержавейки.

Пищевое производство. Специфические требования, продиктованные санитарными нормами:

• Нержавеющие корпуса — обязательны в зонах контакта с продуктом и в моющихся зонах.
• Пищевая смазка — с допуском NSF H1, разрешённая для случайного контакта с пищей.
• Герметичные исполнения (SS, sealed-for-life) — без маслёнок, чтобы исключить попадание смазки в продукт и продукта в подшипник.
• Гладкие поверхности — без карманов, в которых может скапливаться продукт.

Сравнение материалов корпусов

Выбор материала корпуса в зависимости от условий эксплуатации.

Типичные ошибки при замене корпусного подшипника

Распространённые ошибки, которые резко сокращают ресурс нового узла.

1. Удары по наружному кольцу при монтаже. Передаёт усилие через шарики на дорожки качения — остаются вмятины, подшипник выходит из строя через несколько сотен часов.
2. Недотяг или перетяг стопорных винтов. Недотяг — внутреннее кольцо проворачивается на валу, вырабатывает посадку. Перетяг — деформация кольца, заклинивание.
3. Монтаж без центровки. Установка «на глаз» на длинных валах приводит к перекосу и ускоренному износу.
4. Смешивание несовместимых смазок. Литиевая + полимочевинная без промывки = размягчение смазки и её вытекание.
5. Переполнение смазкой. Избыток смазки вызывает перегрев и разрушение уплотнений.
6. Замена только одного подшипника из пары. Разница в люфтах убивает новый узел.
7. Игнорирование состояния вала. Новый подшипник на изношенном валу работает не дольше старого.
8. Отсутствие пускового контроля. Не проверили нагрев, соосность, звук — получили аварию через смену.

Обслуживание и продление срока службы

Регламентные работы и простые правила, которые отодвигают замену на годы.

Замена подшипника — это крайняя мера. Грамотное обслуживание позволяет отодвинуть её на годы.

Регламентные работы:

• Дозаправка смазкой — интервал зависит от условий: в стандартных условиях раз в 3–6 месяцев, в тяжёлых (пыль, влага, высокие обороты) — раз в неделю или ежедневно.
• Контроль температуры корпуса — регулярно, особенно в первый месяц после замены.
• Визуальный осмотр — состояние уплотнений, наличие подтёков, коррозии, люфтов.
• Контроль вибрации — на ответственных приводах виброанализ позволяет прогнозировать остаточный ресурс.
• Плановая замена — даже при хорошем состоянии, через 3–5 лет интенсивной эксплуатации узел лучше менять превентивно.

Простые правила, которые продлевают жизнь узлу:

• не допускать работы «на сухую» — при признаках вытекания смазки немедленно дозаправить;
• защищать узлы от прямого попадания струй воды при мойке оборудования;
• при хранении запасных узлов беречь их от влаги и пыли, не снимать заводскую упаковку до момента монтажа.
