Особенности и принципы работы

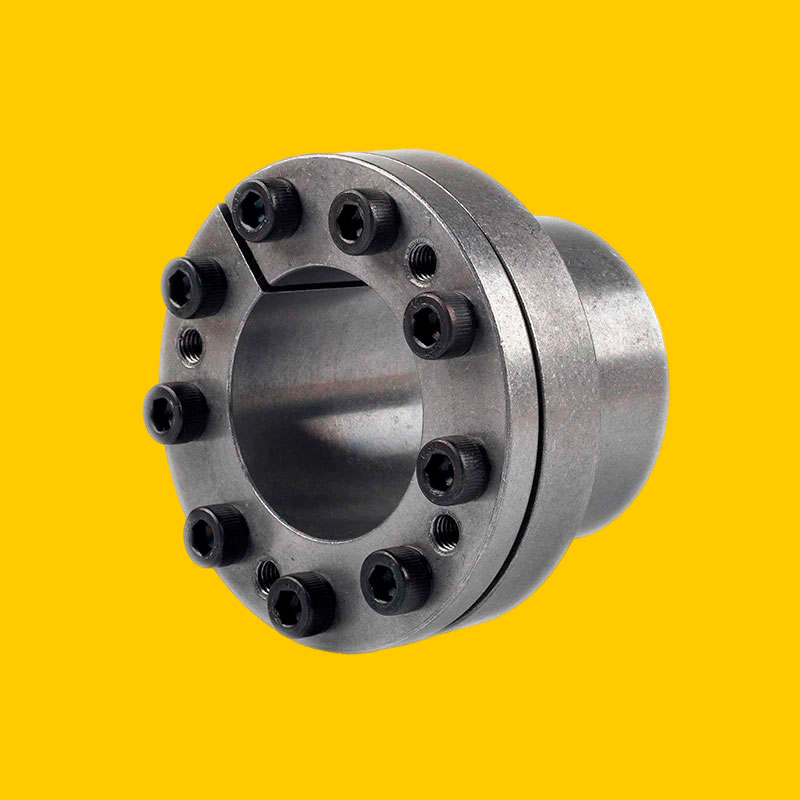

Сложно назвать конкретную сферу применения зажимных втулок, так как цилиндрические изделия способны прочно фиксировать приводные конструкции. С учетом этой особенности мы получаем изделия для быстрого монтажа и демонтажа. Как правило, такие модификации втулок встречаются на рабочих валах силовых агрегатов. Например, на связывающих элементах, таких как зубчатые шкивы, муфты и обычные звездочки.
По сути, втулки зажимного типа можно отнести к отдельной категории цанговой стяжной муфты. Простейшая конструкция обеспечивает надежность работы устройства, еще обеспечивает передачу максимального силового момента. Кроме того, для монтажа и демонтажа втулки не используется особенное оборудование или инструмент.
Основная задача детали заключается в обеспечении защиты механизма от повышенных нагрузок. В итоге мы получаем простой и надежный механизм, благодаря которому детали изнашивают намного меньше и служат дольше. К слову, без зажимных втулок сложно представить работу некоторых важных электромеханизмов.
Процесс установки втулки простой: когда специалист монтирует элемент на вал, то конусы начинают смещаться после затягивания специальных винтов. Происходит увеличение внешнего кольца с последующим сжатием внутреннего. При такой конструкции конусов мы получаем идеальную посадку на вал без деформаций или зазоров. Опять же, это гарантия того, что детали будут работать долго и без проблем.
Нагрузки снижаются за счет равномерного распределения давления на плоскости рабочего вала. Монтаж простой и не требует особых навыков, как и специального инструмента.
Разновидности зажимных втулок
Для начала отметим еще несколько преимуществ зажимных втулок, за счет чего они стали настолько популярными в станкостроении и промышленности:
- При установке втулки все нагрузки распределяются равномерно на валу.
- Приводной вал работает более стабильно за счет повышения устойчивости.
- Минимизируется трение и биение между валом и оборудованием.
- Втулки увеличивают общий эксплуатационный срок механизма.
- Оптимальное соотношение цены и качества.
Компания «Техникс» уже давно поставляет зажимные втулки. В нашем каталоге вы сможете найти широкий ассортимент высококачественной продукции разной серии.
Варианты исполнения зажимной втулки могут быть разными. К наиболее популярным относится серия втулок KL. Однако при выборе изделия важно оценить диапазон типоразмеров, которые могут быть:
- KLAA – втулка относится к самоцентрирующимся и может работать со средними показателями крутящего момента.
- KLAB – максимально простой и доступный монтаж, работа со средними значениями передаваемого момента. Втулки отличаются наличием автоматической системы блокировки.
- KLBB отличается разделением на несколько групп, которые имеют одинаковый внешний типоразмер, но разный внутренний диаметр отверстия.
- KLCC – втулка работает с высокими значениями передаваемого момента. Также относится к серии самоцентрирующихся элементов.
На самом деле серий намного больше и все они отличаются не только внешним видом, размерами, но и характеристиками. Есть компактные втулки из прочной нержавеющей стали с автоматической блокировкой и другие. Сфера применения втулок распространяется на станки, фрезерные системы и прочие промышленные механизмы.
За подробной информацией, техническими характеристиками и условиями поставки обращайтесь к нашим специалистам
