Зубчатая рейка, трапецеидальные винт/гайка или ШВП?
Такой вопрос часто возникает, когда приходит пора менять износившийся узел перемещения, узел подачи в старых станках или при построении самодельного настольного станка с ЧПУ. Технологии сегодня настолько продвинулись, что практически все части, узлы настольного станка можно купить отдельно.
Для начала определим особенности и область применения зубчатой рейки:
-
Невысокая точность позиционирования (люфт) передачи, выполненной по традиционной технологии. Безлюфтовые рейки и шестерни высокого класса точности имеют неоправданно высокую стоимость для описываемых случаев.
-
Протяжённые зубчатые рейки составные, не всегда при монтаже удается избежать накапливаемую погрешность.
-
Протяжённые зубчатые рейки жёстче длинных винтов.
Таким образом, передачи зубчатой рейкой целесообразны там, где невысокие требования к точности позиционирования, скорости перемещения, но требуется высокая жёсткость на длинных расстояниях. Например, продольное перемещение суппорта токарного станка, козловые краны, кран балки.

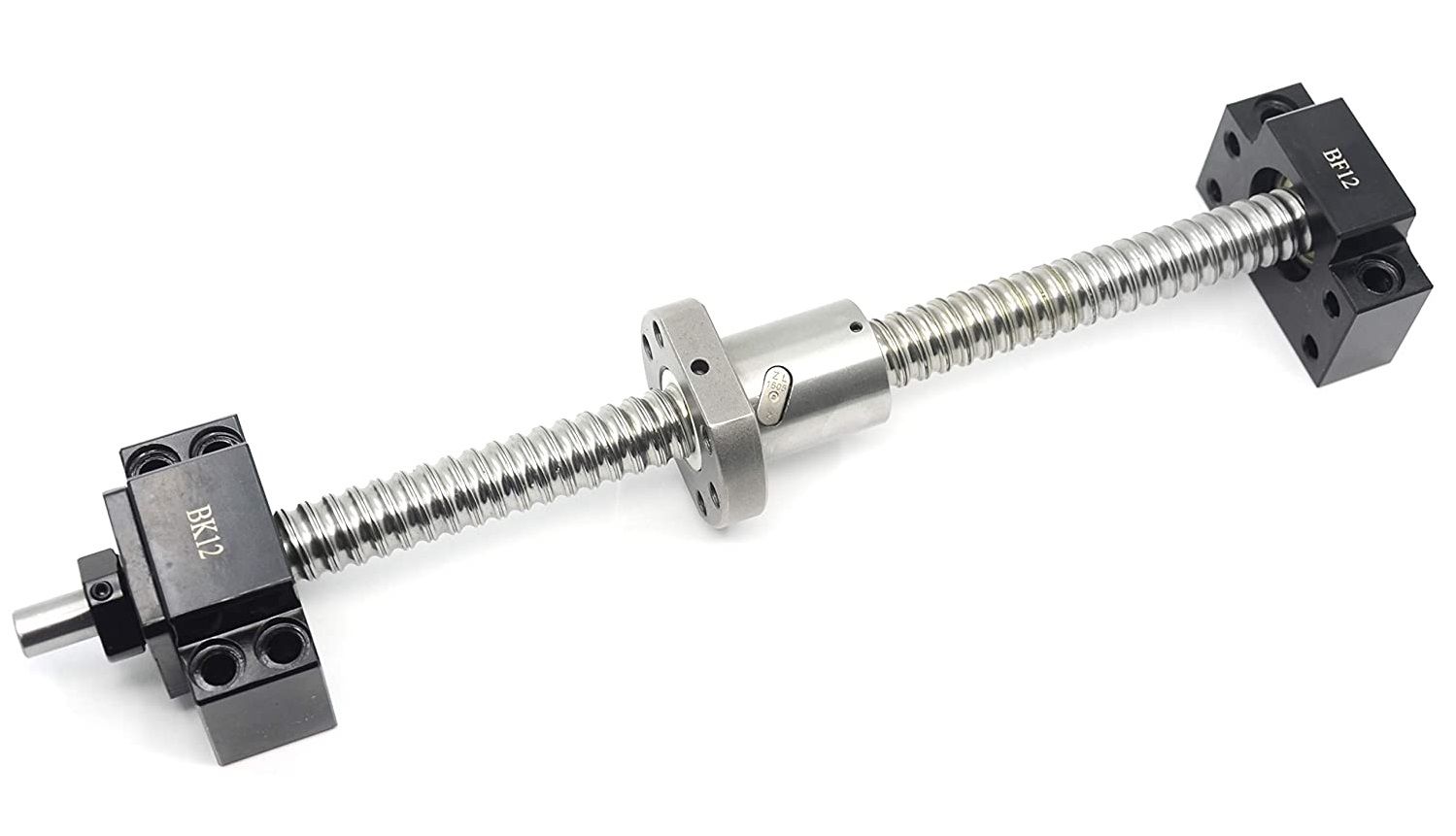

Теперь рассмотрим непосредственно конкурентов: трапецеидальные винт/гайка и ШВП
-
Точность позиционирования, повторяемость позиционирования. Вместе со скоростью, это главные преимущества ШВП в сравнении с трап. винт/гайка.
-
Скорость перемещения. ШВП быстрее, оборудование с ШВП производительней.
-
Самоторможение. Это интересное свойство трапецеидальной резьбы: винт нельзя раскрутить усилием со стороны исполнительного механизма или груза. ШВП таким свойством не обладает.
-
Обслуживание. ШВП сложнее в разборке/сборке, она более требовательна к замене смазки внутри гайки, к периодической чистке канавок винта, регулировке преднатяга. Здесь трап. передача предпочтительней, особенно, если гайка изготовлена из высокопрочного полимера с графитом, например, капролона.
-
Доступность. При замене изношенного трап. винта старого станка найти точно такой же новый, скорее всего, не получится — слишком много воды утекло. А вот ШВП может предложить сразу несколько вариантов. Дело за ценой.
-
Цена. А вот здесь не всё однозначно. Дело в том, что ШВП выпускаются 3-х классов точности: транспортный С7, позиционный С5 и прецизионный (до С0). При этом вариант С7 вполне сопоставим со стоимостью трап. передачи, а решение изящней и технологичней.
Трапецеидальные винт/гайка предпочтительны там, где не важны высокая скорость и точность позиционирования, но важен эффект самоторможения (например, грузовые подъемники). Другая незаменимая область применения — приводные винты (для нарезания резьб) в токарно-винторезных станках.
