Надежность и высокая точность движения: о жестких муфтах TECHNIX
Для повышенной точности линейного движения
Требования к муфтам для точного управления движением
Муфта не должна вносить геометрических погрешностей в регулируемую систему соединяемых валов. Поэтому к внутреннему диаметру муфты предъявляются высокие требования точности размеров. Для этого внутренний диаметр обрабатывается шлифованием. Отверстия муфты разных диаметров должны быть строго сосны.
Муфта должна обеспечивать контакт с валами по максимально возможной площади. Для обеспечения точности формы поверхности (цилиндричность) применяется хонингование.
Муфта должна обеспечивать надёжное крепление к валу. Муфты с упором установочного винта в вал повреждают его при каждой операции установки. Этого недостатка лишены муфты зажимные по обхвату вала с продольной прорезью. А для ответственных высокоскоростных соединений применяются разъемные двухкомпонентные муфты как наиболее динамически сбалансированные. Такие муфты могут работать со скоростью до 4000 об/мин. Второе их преимущество — возможность технического обслуживания без демонтажа других компонентов.
Вопросы вибрации. Жёсткие муфты не могут поглощать вибрации, но и не вносят их благодаря высокой точности исполнения, сбалансированному распределению масс. Резьбовые соединения могут ослабляться под действием вибраций, поэтому перед установкой рекомендуется их нейлоновая обработка.
Требования монтажа и демонтажа к особенностям конструкции муфт.

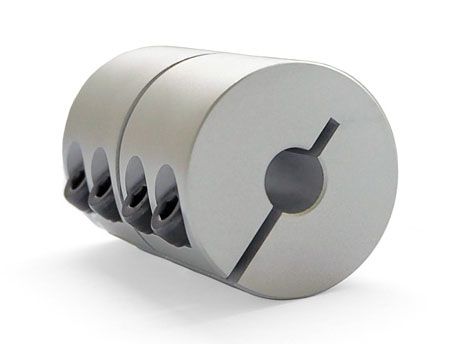

Конструкция жестких муфт зажимного типа в основном имеет крепежные винты, расположенные попарно рядом. Это надёжная удерживающая конструкция. А зажимные муфты с поперечным разрезом допускают небольшие отклонения в размерах соединяемых валов. Но при этом необходимо затягивать сопряженные винты поочередно в несколько этапов для равномерного распределения кольцевых напряжений по всей охватываемой поверхности. Посадка получается максимально плотной.
Есть ещё трех секционные жесткие зажимные муфты. Применяются реже: для удобной замены и регулировки валов там, где вал не имеет возможности подвижки в осевом направлении. Любая секция муфты может быть отсоединена без нарушения соединения с другим валом. Эта муфта также допускает небольшие отклонения в размерах соединяемых валов.
Для точного управления движением (сервоприводы, ШВП) необходимыми являются следующие свойства жестких муфт:
- Жесткость на кручение.
- Способность передавать значительные крутящие моменты при сравнительно малых габаритах.
- Отсутствие люфта (мертвого хода).
- Низкая инертность (масса) для маломощных приводов (для них корпус из алюминия).
- Высокие требования к точности диаметров, соосности, геометрической форме посадочных отверстий.
