Сфера применения и особенности зубчатой рейки. Конструкция и типы

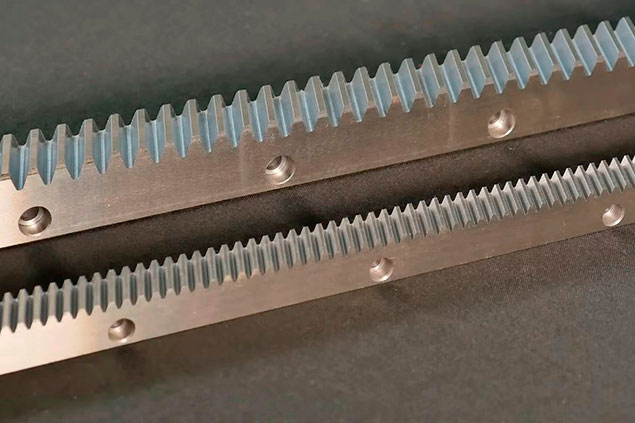

В реечной передаче используется два основных элемента – рейка и шестерня. Именно зубчатая рейка из высоколегированной стали отвечает за преобразование вращательного движения, которое создает передача, в поступательное. Зубчатые рейки имеют довольно простую конструкцию, но от точности изготовления будет зависеть эффективность работы и КПД передачи.
Зубчатые рейки отличаются высокими показателями устойчивости к износу, а также способны выдерживать различные нагрузки, вибрации и работают при скорости движения узлов до 60 м/минуту.
Конструктивные особенности
Если конструкция зубчатой рейки является очень простой, то профиль зубьев может быть разным. Формату зубьев рейки уделяется особое внимание, а именно процессу нарезки, когда необходимо придерживаться высокого уровня точности и дополнительной доводки. Современные технологии нарезки позволяют добиваться минимального уровня трения при КДП до 97%, что является высоким показателем.
Касательно разновидностей зубчатые реек, то они не ограничиваются только на прямозубых узлах:
- Прямые зубья – наиболее популярный вариант зубчатой передачи, который используется для работы с минимальными и средними оборотами. Особенность в том, что такие передачи зачастую являются ручными.
- Косозубая рейка – более чувствительна к различным загрязнениям. Используется для точных работ и механизмов, где нужно обеспечивать высокие скорости. Данный тип зубьев считается более сложным, но и выдерживает повышенные нагрузки. Разумеется, косозубая рейка способна работать на высоких скоростях.
Отдельного внимания заслуживают роликовые шестерни. Они также имеют отношение к зубчатой рейке, но тут используются специальные ролики и подшипники, которые входят в зубья. За счет уникальной конструкции обеспечивается минимальный люфт – практически на нулевом уровне.
Параметры выбора зубчатой рейки напрямую зависят от используемого оборудования. К слову, рейки могут быть выполнены не только из высоколегированной стали, но и более легкого алюминия. Хотя последние используются в редких случаях и зачастую в специализированном медицинском оборудовании.
Чтобы правильно выбрать зубчатую рейку, необходимо использовать несколько важных параметров:
- Предельная нагрузка на зубья.
- Передаваемый (рабочий) момент.
- Допустимые погрешности.
- Формат зубьев и угол наклона.
Технология производства зубчатых реек не нова, но сегодня все чаще используются высоколегированные марки стали. Также довольно часто применяется сталь марки 35 или 50. Стандартная рейка для станка или оборудования может иметь длину до 300 см. Но такие детали конструкции легко удлиняются путем стыкования элементов.
Сфера применения зубчатые реек
При выборе зубчатой рейки важно учитывать не только параметры изделия (длину, угол наклона зубьев и ширину), но и допуски. На сегодня производители руководствуются действующими стандартами, а именно ГОСТ 10243-81 – применим для косозубых и прямозубых реек с зубьями от 1 до 40 мм. Также используется ГОСТ 1643-81 для отдельных моделей с шириной рейки до 630 мм.
Некоторые специалисты ошибочно считают, что реечные передачи слишком устарели, поэтому имеют ограниченную сферу применения. Это нет так, а рейки до сих пор используются в различном оборудовании:
- Станковое оборудование – начиная от простых и заканчивая высокоточными системами по типу 3D-принтеров. Портальные станки с ЧПУ, различные сварочные станки, а также промышленное оборудование.
- Роботизированная техника, а также установщики SMD.
- Крановое оборудование, в том числе козловые системы подъема, кран-балки и многие другие.
- Дугообразные стойки, где используются специализированные рейки изогнутой формы.
- Упаковочное оборудование, портальные машины, деревообрабатывающие и другие.
Зубчатые рейки нашли применение в современной технике, высокоскоростных станках для работы с металлом, деревом и пластиком. Простая и доступная передача «рейка-шестерня» еще длительное время будет использоваться в промышленных и бытовых целях.
