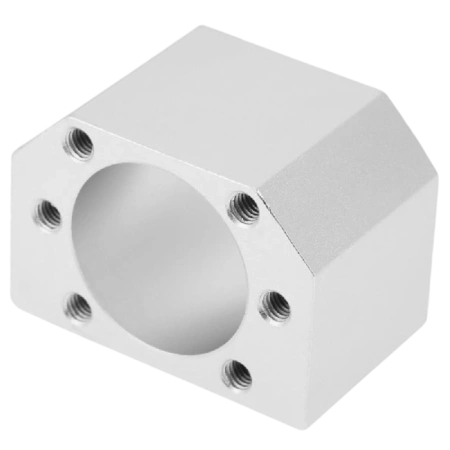

Держатель для гайки ШВП DSG1605TECHNIX — монтажный кронштейн для фиксации гайки шарико-винтовой передачи типоразмера 1605 с посадочным диаметром 28 мм. Держатель обеспечивает жёсткое и точное крепление гайки ШВП к каретке или корпусу станка, упрощает монтаж линейного привода и помогает сохранить соосность винта с направляющими.
Корпус DSG1605TECHNIX выполнен из алюминиевого сплава с высокоточной обработкой посадочного отверстия и опорных поверхностей и рассчитан на работу с гайкой ШВП серии SFU1605 и её аналогами. Конструкция держателя позволяет надёжно зафиксировать гайку шарико-винтовой передачи, снизить риск перекоса при монтаже и обеспечить стабильное линейное перемещение в системах ЧПУ и промышленной автоматизации.
Расшифровка артикула
Обозначение DSG1605TECHNIX отражает принадлежность держателя к серии монтажных корпусов для гаек шарико-винтовых передач и параметры обслуживаемой гайки. Расшифровка артикула упрощает подбор совместимой гайки ШВП и проектирование крепления линейного привода.
- DSG — серия держателей (монтажных корпусов) для гаек шарико-винтовых передач.
- 16 — номинальный диаметр винта ШВП 16 мм, для которого рассчитана гайка.
- 05 — шаг винта 5 мм, соответствующий типоразмеру гайки SFU1605 и её аналогам.
- TECHNIX — исполнение бренда TECHNIX для станков с ЧПУ, линейных модулей и промышленных систем линейного перемещения.
Полное обозначение: DSG1605TECHNIX. При заказе держателя учитывайте типоразмер гайки ШВП (SFU1605 или аналог), посадочный диаметр 28 мм, габариты корпуса и схему крепления.
Конструкция и устройство

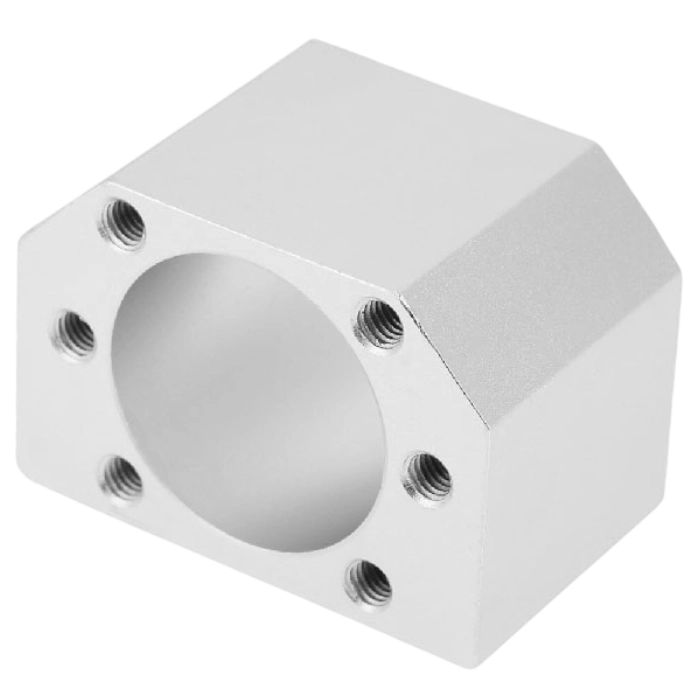

Держатель DSG1605TECHNIX представляет собой алюминиевый корпус прямоугольной формы с центральным цилиндрическим посадочным отверстием под гайку ШВП и верхней опорной плоскостью с резьбовыми отверстиями под крепёж. Конструкция обеспечивает опору для гайки, передачу нагрузок на каретку или основание станка и стабильное положение узла при работе шарико-винтовой передачи. Геометрия держателя согласована с типоразмером гайки SFU1605 для удобного монтажа и юстировки.
- Корпус из алюминиевого сплава Al 6063‑T6 с обработанными опорными поверхностями.

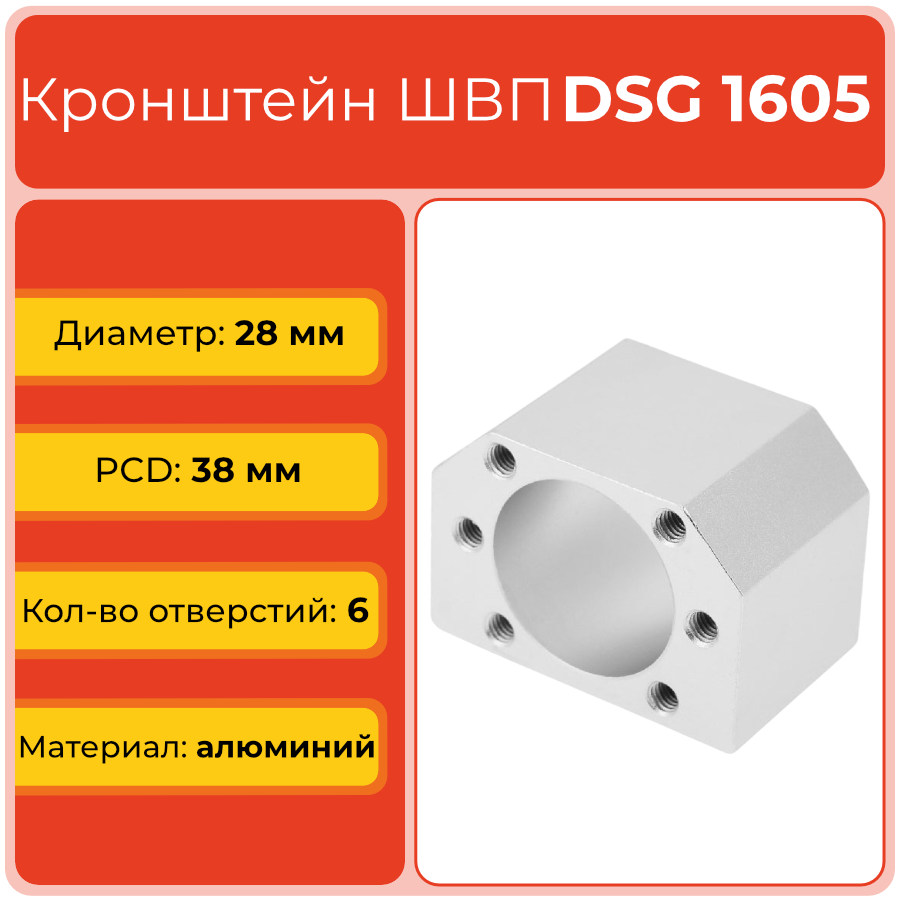

- Центральное посадочное отверстие под гайку ШВП диаметром 28 мм.
- Длина корпуса L 40 мм, ширина B 52 мм — для типовых узлов на винтах 16×5.
- Фаска на нижней части корпуса E 12 мм для аккуратного примыкания к опорной плите.
- Верхняя монтажная плоскость с резьбовыми отверстиями М5, обеспечивающими надёжное крепление держателя к основанию без потери соосности винта ШВП.
Размерный ряд серии DSG
Ниже приведена таблица основных типоразмеров держателей для гаек ШВП серии DSG, представленных в ассортименте TECHNIX. Текущий товар DSG1605TECHNIX выделен.
Технические параметры и условия эксплуатации
В составе линейного привода держатель DSG1605TECHNIX выполняет опорную функцию для гайки ШВП SFU1605, передавая нагрузки от перемещаемого узла на каретку или корпус станка. Корпус длиной 40 мм и шириной 52 мм рассчитан на установку гайки с посадочным диаметром 28 мм и крепление через резьбовые отверстия М5 с межцентровым расстоянием 40 мм. Соблюдение рекомендаций по монтажу держателя и выравниванию по базовым плоскостям помогает сохранить точность позиционирования и ресурс шарико-винтовой передачи.
- Материал корпуса: алюминий Al 6063‑T6.
- Посадочный диаметр под гайку ШВП: 28 мм.
- Габариты корпуса: длина L 40 мм, ширина B 52 мм.
- Фаска нижней части E: 12 мм для корректной посадки на базовую поверхность.
- Высота до центра отверстий h: 20 мм.
- Резьба крепежа Y: М5.
- Межцентровое расстояние отверстий P: 40 мм, расстояние C1: 8 мм, C2: 24 мм.
- Рекомендуемые условия эксплуатации: монтаж на ровную обработанную плоскость, обеспечение соосности винта ШВП и держателя, применение качественного крепежа и периодический контроль момента затяжки.
Применяемость
Держатель для гайки ШВП DSG1605TECHNIX применяется в узлах линейного перемещения на винтах 16×5, где требуются точность, стабильность и надёжная фиксация гайки. Монтажный кронштейн облегчает установку шарико-винтовой передачи, обеспечивает устойчивое крепление гайки к основанию и помогает поддерживать соосность винта и направляющих в течение всего срока эксплуатации.
- Оси X/Y/Z станков с ЧПУ, использующих гайки SFU1605 и их аналоги.
- Линейные модули подачи и портальные системы с приводом на винтах 16×5.
- Механизмы перемещения столов, салазок и суппортов металлообрабатывающего оборудования.
- Автоматизированные линии, транспортные и упаковочные комплексы с линейным приводом на ШВП.
- Робототехнические и измерительные установки, где важны стабильность фиксации гайки и точное линейное перемещение.
Аналоги
По функционалу и типоразмеру держатель DSG1605TECHNIX соответствует исполнению DSG16 05 и имеет аналоги у зарубежных производителей. Ниже приведены ориентировочные соответствия по обозначению держателя в формате DSG16 05.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Основание под кронштейн должно быть ровным и обработанным. При монтаже держатель ориентируют по направляющим, совмещают с осью винта ШВП, затем крепёжные винты М5 равномерно затягивают крест‑накрест с контролем момента, проверяя плавность хода гайки на всём рабочем участке.
Замена держателя DSG1605TECHNIX без смены гайки SFU1605 допустима при совпадении посадочного диаметра и габаритов. После установки нового кронштейна рекомендуется выполнить юстировку узла, проверить соосность и отсутствие заеданий при перемещении.
Для исключения перекоса перед окончательной затяжкой крепежа гайку фиксируют на винте ШВП и используют её как направляющий элемент. Предварительно подтягивают винты, контролируют лёгкость хода, при необходимости корректируют положение корпуса и только затем окончательно затягивают крепёж.
Держатель рассчитан на эксплуатацию с гайками шарико-винтовых передач типоразмера SFU1605 и их аналогами с посадочным диаметром 28 мм. При использовании альтернативных гаек необходимо свериться с каталогом производителя и проверить совпадение посадочных и крепёжных размеров.
Сам корпус держателя обслуживания не требует, однако важно регулярно контролировать состояние крепежа и чистоту базовых поверхностей. Наличие стружки, загрязнений и ослабленных винтов может привести к перекосу кронштейна, увеличению люфта и ускоренному износу узла шарико-винтовой передачи.
