О товаре

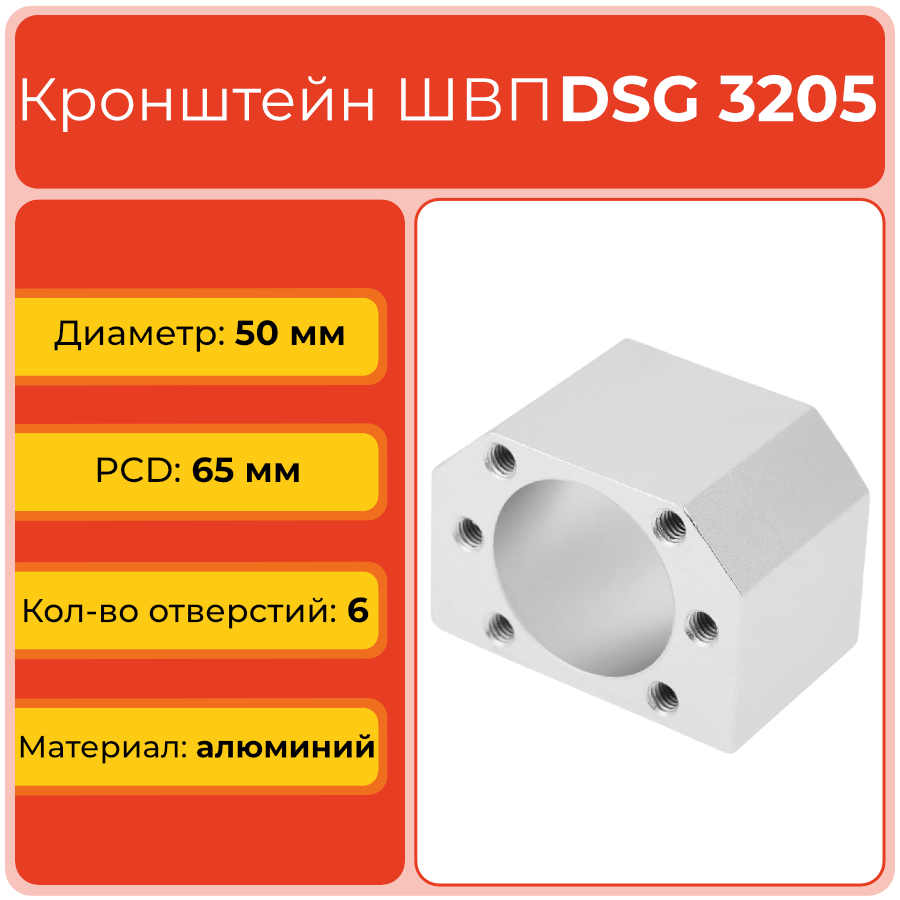

Держатель для гайки ШВП DSG3205TECHNIX — монтажный кронштейн для фиксации гайки шарико-винтовой передачи типоразмера 3205 с посадочным диаметром 50 мм. Держатель рассчитан на работу в нагруженных линейных узлах, обеспечивает жёсткое крепление крупной гайки ШВП к каретке или корпусу станка и помогает сохранить соосность винта с направляющими при повышенных усилиях подачи.
Корпус DSG3205TECHNIX выполнен из алюминиевого сплава с высокоточной обработкой посадочного отверстия и опорных поверхностей и рассчитан на работу с гайкой ШВП серии SFU3205 и её аналогами. Конструкция держателя позволяет надёжно поддерживать гайку шарико-винтовой передачи большого диаметра, снижать риск перекоса при монтаже и обеспечивать стабильное линейное перемещение в системах ЧПУ, портальных комплексах и промышленной автоматизации.
Расшифровка артикула
Обозначение DSG3205TECHNIX указывает на серию держателей для гаек шарико-винтовых передач и типоразмер обслуживаемой гайки. Расшифровка артикула облегчает подбор совместимой гайки ШВП и проектирование крепления линейного привода для тяжёлых осей.
- DSG — серия держателей (монтажных корпусов) для гаек шарико-винтовых передач.
- 32 — номинальный диаметр винта ШВП 32 мм, для которого рассчитана гайка.
- 05 — шаг винта 5 мм, соответствующий типоразмеру гайки SFU3205 и её аналогам.
- TECHNIX — исполнение бренда TECHNIX для промышленных систем линейного перемещения, станков с ЧПУ и портальных установок.
Полное обозначение: DSG3205TECHNIX. При заказе держателя учитывайте типоразмер гайки ШВП (SFU3205 или аналог), посадочный диаметр 50 мм, габариты корпуса и требования по жёсткости крепления.
Конструкция и устройство

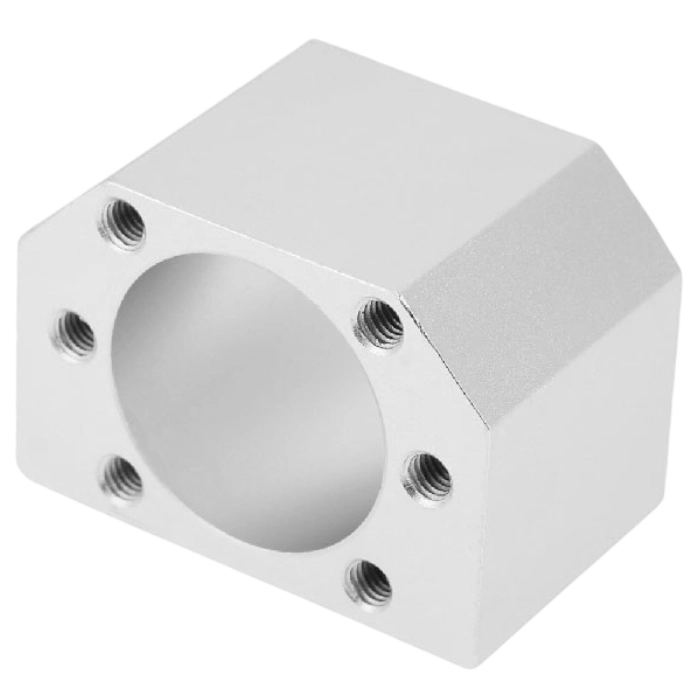

Держатель DSG3205TECHNIX представляет собой массивный алюминиевый корпус прямоугольной формы с центральным цилиндрическим посадочным отверстием под гайку ШВП и верхней опорной плоскостью с резьбовыми отверстиями под крепёж. Увеличенный посадочный диаметр 50 мм и ширина 86 мм обеспечивают надёжную опору для гайки SFU3205, передачу значительных нагрузок на основание и стабильное положение узла при динамических режимах работы. Геометрия держателя согласована с типоразмером гайки SFU3205 для удобного монтажа и юстировки.
- Корпус из алюминиевого сплава Al 6063‑T6 с высокоточной обработкой опорных поверхностей.
- Центральное посадочное отверстие под гайку ШВП диаметром 50 мм.
- Длина корпуса L 40 мм, ширина B 86 мм — для крупногабаритных линейных узлов на винтах 32×5.
- Фаска на нижней части корпуса E 17 мм для корректного примыкания к базовой плите.
- Верхняя монтажная плоскость с резьбовыми отверстиями М8, обеспечивающими жёсткое крепление держателя к основанию с сохранением соосности винта ШВП и направляющих.
Размерный ряд серии DSG
Ниже приведена таблица основных типоразмеров держателей для гаек ШВП серии DSG, представленных в ассортименте TECHNIX. Текущий товар DSG3205TECHNIX выделен.
Технические параметры и условия эксплуатации
В составе линейного привода держатель DSG3205TECHNIX выполняет опорную функцию для гайки ШВП SFU3205, передавая значительные нагрузки от перемещаемого узла на станину или каретку. Корпус длиной 40 мм и шириной 86 мм рассчитан на установку гайки с посадочным диаметром 50 мм и крепление через резьбовые отверстия М8 с межцентровым расстоянием 66 мм. При правильном монтаже держатель обеспечивает жёсткость узла, поддерживает точность позиционирования и помогает снизить износ шарико-винтовой передачи при работе под повышенными нагрузками.
- Материал корпуса: алюминий Al 6063‑T6.
- Посадочный диаметр под гайку ШВП: 50 мм.
- Габариты корпуса: длина L 40 мм, ширина B 86 мм.
- Фаска нижней части E: 17 мм для корректной посадки на базовую поверхность.
- Высота до центра отверстий h: 31 мм.
- Резьба крепежа Y: М8.
- Межцентровое расстояние отверстий P: 66 мм, расстояние C1: 8 мм, C2: 24 мм.
- Рекомендуемые условия эксплуатации: монтаж на ровную обработанную плоскость, обеспечение соосности винта ШВП и держателя, использование высокопрочного крепежа и регулярный контроль момента затяжки в нагруженных узлах.
Применяемость
Держатель для гайки ШВП DSG3205TECHNIX используется в тяжёлых и среднетяжёлых узлах линейного перемещения на винтах 32×5, где требуются высокая точность, жёсткость и надёжность фиксации гайки. Монтажный кронштейн облегчает установку шарико-винтовой передачи, обеспечивает устойчивое крепление крупной гайки к основанию и помогает поддерживать соосность винта и направляющих при циклических и динамических нагрузках.
- Оси X/Y/Z станков с ЧПУ тяжёлого класса на винтах 32×5.
- Линейные модули и портальные системы с высокими нагрузками на привод подачи.
- Механизмы перемещения столов и салазок крупногабаритного металлообрабатывающего оборудования.
- Автоматизированные линии и транспортные комплексы, работающие в интенсивном режиме.
- Робототехнические и позиционирующие установки, где требуется надёжная фиксация крупной гайки ШВП и устойчивость к ударным и переменным нагрузкам.
Аналоги
По функционалу и типоразмеру держатель DSG3205TECHNIX соответствует исполнению DSG32 05 и имеет аналоги у зарубежных производителей. Ниже приведены ориентировочные соответствия по обозначению держателя в формате DSG32 05.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Основание под кронштейн должно быть ровным и обработанным, без перекосов и раковин. При монтаже держатель ориентируют по направляющим, совмещают с осью винта ШВП, затем крепёжные винты М8 равномерно затягивают крест‑накрест с контролем момента, проверяя плавность хода гайки на всём рабочем участке.
Замена держателя DSG3205TECHNIX без смены гайки SFU3205 допустима при совпадении посадочного диаметра 50 мм и габаритов. После установки нового кронштейна рекомендуется выполнить юстировку узла, проверить соосность и отсутствие заеданий при перемещении под рабочей нагрузкой.
Для исключения перекоса перед окончательной затяжкой крепежа гайку фиксируют на винте ШВП и используют её как направляющий элемент. Предварительно подтягивают винты, контролируют лёгкость хода, при необходимости корректируют положение корпуса и только затем окончательно затягивают крепёж с учётом повышенных нагрузок.
Держатель рассчитан на эксплуатацию с гайками шарико-винтовых передач типоразмера SFU3205 и их аналогами с посадочным диаметром 50 мм. При использовании альтернативных гаек необходимо свериться с каталогом производителя и проверить совпадение посадочных и крепёжных размеров.
Сам корпус держателя обслуживания не требует, однако важно регулярно контролировать состояние крепежа и чистоту базовых поверхностей, особенно в нагруженных узлах. Наличие стружки, загрязнений и ослабленных винтов может привести к перекосу кронштейна, увеличению люфта и ускоренному износу узла шарико-винтовой передачи.
