О товаре

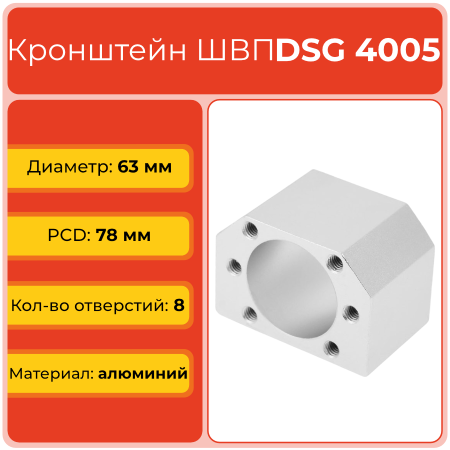

Держатель для гайки ШВП DSG4005TECHNIX — усиленный монтажный кронштейн для фиксации гайки шарико-винтовой передачи типоразмера 4005 с посадочным диаметром 63 мм. Держатель предназначен для тяжёлых промышленных осей, обеспечивает жёсткое крепление крупной гайки ШВП к каретке или корпусу станка и помогает сохранять соосность винта с направляющими при высоких статических и динамических нагрузках.
Корпус DSG4005TECHNIX изготовлен из алюминиевого сплава с высокоточной обработкой посадочного отверстия и опорных поверхностей и рассчитан на работу с гайкой ШВП серии SFU4005 и её аналогами. Увеличенная ширина, высота и восемь крепёжных отверстий позволяют использовать держатель в тяжёлых промышленных приводах, где важны надёжная фиксация гайки шарико-винтовой передачи, устойчивость к вибрациям и стабильное линейное перемещение при высоких усилиях.
Расшифровка артикула
Обозначение DSG4005TECHNIX показывает, что это держатель для гайки шарико-винтовой передачи крупного типоразмера, рассчитанный на тяжёлые промышленные оси. Расшифровка артикула облегчает подбор совместимой гайки ШВП и проектирование крепления линейного привода в мощных приводных системах.
- DSG — серия держателей (монтажных корпусов) для гаек шарико-винтовых передач.
- 40 — номинальный диаметр винта ШВП 40 мм, для которого рассчитана гайка.
- 05 — шаг винта 5 мм, соответствующий типоразмеру гайки SFU4005 и её аналогам.
- TECHNIX — исполнение бренда TECHNIX для тяжёлых промышленных систем линейного перемещения, станков с ЧПУ и портальных комплексов.
Полное обозначение: DSG4005TECHNIX. При заказе держателя учитывайте типоразмер гайки ШВП (SFU4005 или аналог), посадочный диаметр 63 мм, габариты корпуса и требования по жёсткости крепления для тяжёлых осей.
Конструкция и устройство

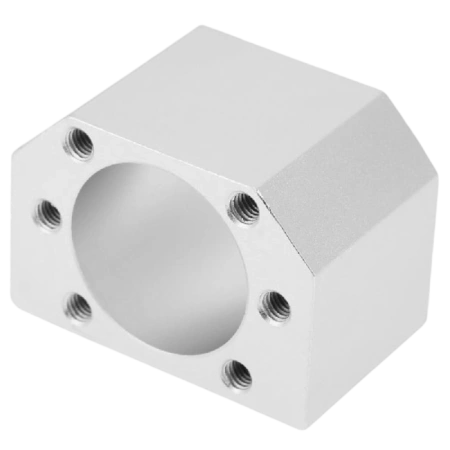

Держатель DSG4005TECHNIX представляет собой массивный алюминиевый корпус прямоугольной формы с центральным цилиндрическим посадочным отверстием под гайку ШВП и верхней опорной плоскостью с восемью резьбовыми отверстиями под крепёж. Увеличенный посадочный диаметр 63 мм, длина 60 мм и ширина 100 мм обеспечивают надёжную опору для гайки SFU4005 и передачу значительных нагрузок на основание станка. Геометрия держателя согласована с типоразмером гайки SFU4005 для облегчения монтажа, юстировки и эксплуатации в тяжёлых режимах.
- Корпус из алюминиевого сплава Al 6063‑T6 с высокоточной обработкой опорных поверхностей.
- Центральное посадочное отверстие под гайку ШВП диаметром 63 мм.
- Длина корпуса L 60 мм, ширина B 100 мм — для крупногабаритных тяжёлых осей на винтах 40×5.
- Фаска на нижней части корпуса E 19 мм для корректного примыкания к базовой плите и сопряжённым элементам.
- Верхняя монтажная плоскость с резьбовыми отверстиями М8 (8 шт.) для жёсткого крепления держателя к основанию с сохранением соосности винта ШВП и направляющих.
Размерный ряд серии DSG
Ниже приведена таблица основных типоразмеров держателей для гаек ШВП серии DSG, представленных в ассортименте TECHNIX. Текущий товар DSG4005TECHNIX выделен.
Технические параметры и условия эксплуатации
В составе линейного привода держатель DSG4005TECHNIX выполняет опорную функцию для гайки ШВП SFU4005, передавая большие нагрузки от перемещаемого узла на станину или каретку. Корпус длиной 60 мм и шириной 100 мм рассчитан на установку гайки с посадочным диаметром 63 мм и крепление через восемь резьбовых отверстий М8 с межцентровым расстоянием 80 мм. При правильном монтаже держатель обеспечивает высокую жёсткость узла, поддерживает точность позиционирования и помогает снизить износ шарико-винтовой передачи при эксплуатации в тяжёлых промышленных условиях.
- Материал корпуса: алюминий Al 6063‑T6.
- Посадочный диаметр под гайку ШВП: 63 мм.
- Габариты корпуса: длина L 60 мм, ширина B 100 мм.
- Фаска нижней части E: 19 мм для корректной посадки на базовую поверхность.
- Высота до центра отверстий h: 35 мм.
- Резьба крепежа Y: М8 (8 точек крепления).
- Межцентровое расстояние отверстий P: 80 мм, расстояние C1: 10,5 мм, C2: 39 мм.
- Рекомендуемые условия эксплуатации: монтаж на жёсткую обработанную базу, обеспечение соосности винта ШВП и держателя, использование высокопрочных болтов и регулярный контроль момента затяжки в условиях высоких усилий и вибраций.
Применяемость
Держатель для гайки ШВП DSG4005TECHNIX применяется в тяжёлых промышленных осях линейного перемещения на винтах 40×5, где требуются максимальная жёсткость, высокая нагрузочная способность и надёжная фиксация гайки. Монтажный кронштейн облегчает установку крупной шарико-винтовой передачи, обеспечивает устойчивое крепление гайки к основанию и помогает поддерживать соосность винта и направляющих при больших статических и динамических нагрузках.
- Тяжёлые оси X/Y/Z металлообрабатывающих станков с ЧПУ на винтах 40×5.
- Портальные и мостовые системы с высокими усилиями подачи и ускорениями.
- Крупногабаритные механизмы перемещения столов, порталов и шпиндельных блоков.
- Автоматизированные производственные линии и транспортные комплексы тяжёлого класса.
- Роботизированные и позиционирующие системы для тяжёлых нагрузок, где критичны жёсткость узла ШВП и устойчивость к вибрациям.
Аналоги
По функционалу и типоразмеру держатель DSG4005TECHNIX соответствует исполнению DSG40 05 и имеет аналоги у зарубежных производителей. Ниже приведены ориентировочные соответствия по обозначению держателя в формате DSG40 05.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Основание под кронштейн должно быть жёстким, ровным и обработанным. При монтаже держатель ориентируют по направляющим, совмещают с осью винта ШВП, затем восемь крепёжных винтов М8 равномерно затягивают крест‑накрест с контролем момента, проверяя плавность хода гайки на всём рабочем участке под нагрузкой.
Замена держателя DSG4005TECHNIX без смены гайки SFU4005 допустима при совпадении посадочного диаметра 63 мм и габаритов. После установки нового кронштейна рекомендуется выполнить юстировку узла, проверить соосность, отсутствие заеданий и оценить работу привода под рабочими нагрузками.
Для исключения перекоса перед окончательной затяжкой крепежа гайку фиксируют на винте ШВП и используют её как направляющий элемент. Предварительно подтягивают винты с небольшим моментом, контролируют лёгкость хода по всей длине, при необходимости корректируют положение корпуса и только затем окончательно затягивают крепёж с учётом высоких нагрузок.
Держатель рассчитан на эксплуатацию с гайками шарико-винтовых передач типоразмера SFU4005 и их аналогами с посадочным диаметром 63 мм. При использовании альтернативных гаек необходимо свериться с каталогом производителя и проверить совпадение посадочных и крепёжных размеров.
Сам корпус держателя обслуживания не требует, однако в тяжёлых промышленных условиях важно регулярно контролировать состояние крепежа и чистоту базовых поверхностей. Наличие стружки, загрязнений и ослабленных винтов может привести к перекосу кронштейна, увеличению люфта и ускоренному износу узла шарико-винтовой передачи.
