О товаре

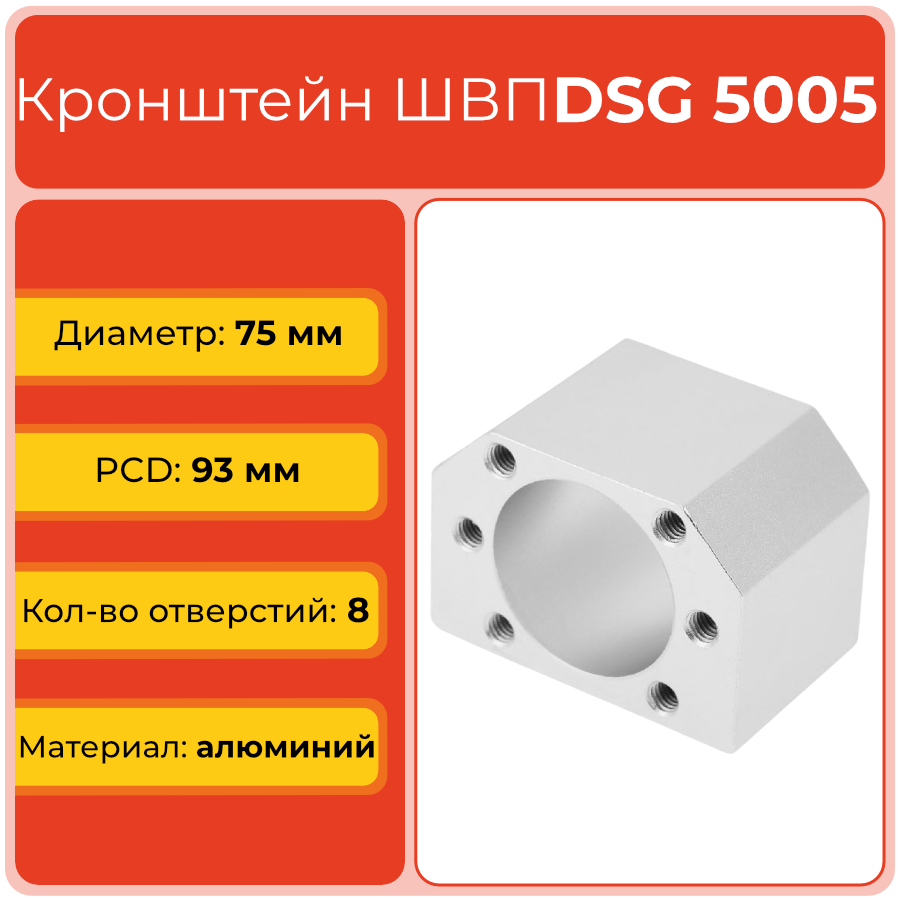

Держатель для гайки ШВП DSG5005TECHNIX — крупнейший в серии монтажный кронштейн для фиксации гайки шарико-винтовой передачи типоразмера 5005/5010 с посадочным диаметром 75 мм. Держатель предназначен для самых крупногабаритных и тяжело нагруженных осей линейного перемещения, обеспечивает жёсткое крепление массивной гайки ШВП к каретке или корпусу станка и помогает сохранять соосность винта с направляющими при экстремальных нагрузках.
Корпус DSG5005TECHNIX выполнен из алюминиевого сплава с высокоточной обработкой посадочного отверстия и опорных поверхностей и рассчитан на работу с гайками ШВП серий SFU5005 и SFU5010 и их аналогами. Увеличенная высота, ширина 116 мм и восемь крепёжных точек позволяют использовать держатель в максимально нагруженных промышленных приводах, где важны геометрическая стабильность узла, устойчивость к вибрациям и надёжная фиксация крупной гайки шарико-винтовой передачи.
Расшифровка артикула
Обозначение DSG5005TECHNIX показывает, что это держатель для самых крупных гаек шарико-винтовых передач в линейке и рассчитан на работу с длинноходовыми винтами большого диаметра. Расшифровка артикула облегчает подбор совместимой гайки ШВП и проектирование крепления линейного привода в крупногабаритных промышленных установках.
- DSG — серия держателей (монтажных корпусов) для гаек шарико-винтовых передач.
- 50 — номинальный диаметр винта ШВП 50 мм, для которого рассчитана гайка.
- 05 — базовое обозначение для винтов с шагом 5 мм (держатель совместим с гайками SFU5005 и SFU5010 при одинаковом посадочном диаметре 75 мм).
- TECHNIX — исполнение бренда TECHNIX для крупногабаритных промышленных систем линейного перемещения, тяжёлых станков с ЧПУ и портально-мостовых комплексов.
Полное обозначение: DSG5005TECHNIX. При заказе держателя учитывайте типоразмер гайки ШВП (SFU5005/SFU5010 или аналог), посадочный диаметр 75 мм, габариты корпуса и требования по жёсткости для максимально нагруженных осей.
Конструкция и устройство

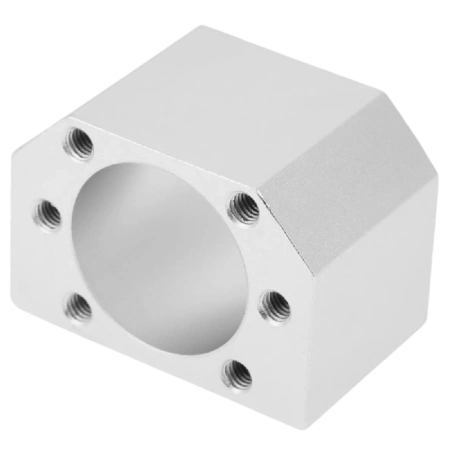

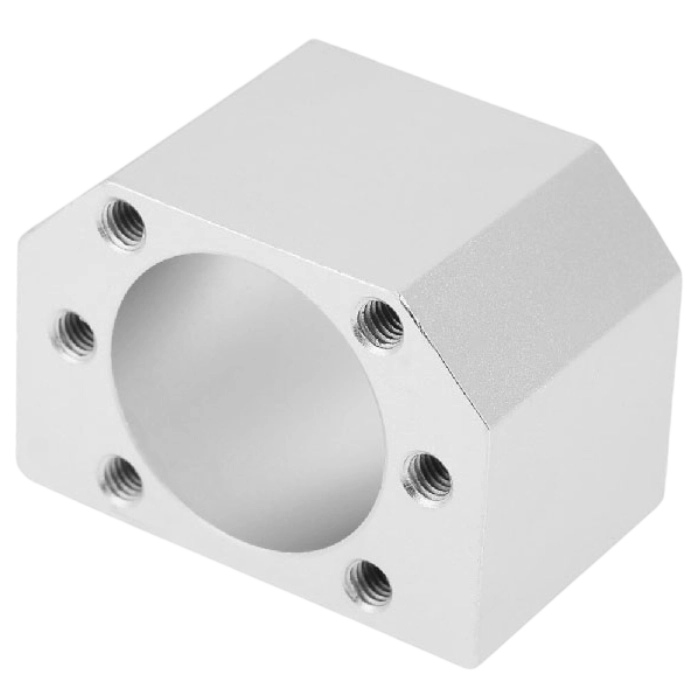

Держатель DSG5005TECHNIX представляет собой массивный алюминиевый корпус прямоугольной формы с центральным цилиндрическим посадочным отверстием под гайку ШВП и верхней опорной плоскостью с восемью резьбовыми отверстиями под крепёж. Посадочный диаметр 75 мм, ширина 116 мм и увеличенная высота до центра отверстий обеспечивают надёжную опору для самой крупной гайки в линейке и передачу экстремальных нагрузок на основание. Геометрия держателя согласована с типоразмерами гаек SFU5005/5010 для удобного монтажа, юстировки и обслуживания.
- Корпус из алюминиевого сплава Al 6063‑T6 с высокоточной обработкой опорных и базовых поверхностей.
- Центральное посадочное отверстие под гайку ШВП диаметром 75 мм.
- Длина корпуса L 46 мм, ширина B 116 мм — максимальные габариты в серии DSG для винтов 50×5/50×10.
- Фаска на нижней части корпуса E 22 мм для корректного примыкания к массивным базовым плитам и плитам-адаптерам.
- Верхняя монтажная плоскость с резьбовыми отверстиями М8 и высотой до центра отверстий h 42,5 мм для жёсткого крепления держателя к основанию и лучшего распределения нагрузок.
Размерный ряд серии DSG
Ниже приведена таблица основных типоразмеров держателей для гаек ШВП серии DSG, представленных в ассортименте TECHNIX. Текущий товар DSG5005TECHNIX выделен как максимальный по габаритам.
Технические параметры и условия эксплуатации
В составе линейного привода держатель DSG5005TECHNIX выполняет опорную функцию для самой крупной гайки ШВП SFU5005/5010, передавая экстремальные нагрузки от перемещаемого узла на массивную станину или каретку. Корпус длиной 46 мм и шириной 116 мм рассчитан на установку гайки с посадочным диаметром 75 мм и крепление через восемь резьбовых отверстий М8 с межцентровым расстоянием 92 мм. При правильном монтаже держатель обеспечивает максимальную жёсткость узла, поддерживает точность позиционирования и помогает снизить износ шарико-винтовой передачи при эксплуатации в самых тяжёлых режимах.
- Материал корпуса: алюминий Al 6063‑T6.
- Посадочный диаметр под гайку ШВП: 75 мм.
- Габариты корпуса: длина L 46 мм, ширина B 116 мм.
- Фаска нижней части E: 22 мм для корректной посадки на массивные базовые поверхности.
- Высота до центра отверстий h: 42,5 мм.
- Резьба крепежа Y: М8 (8 точек крепления).
- Межцентровое расстояние отверстий P: 92 мм, расстояние C1: 10 мм, C2: 26 мм.
- Рекомендуемые условия эксплуатации: монтаж на жёсткие обработанные базы, точная выверка соосности винта ШВП и держателя, применение высокопрочных болтов и регулярный контроль момента затяжки в условиях высоких усилий, вибраций и температурных колебаний.
Применяемость
Держатель для гайки ШВП DSG5005TECHNIX применяется в самых крупногабаритных и тяжёлых осях линейного перемещения на винтах 50×5 и 50×10, где требуются максимальная жёсткость, высокая нагрузочная способность и надёжная фиксация гайки. Монтажный кронштейн упрощает установку крупной шарико-винтовой передачи, обеспечивает устойчивое крепление гайки к основанию и помогает поддерживать соосность винта и направляющих при больших статических, динамических и ударных нагрузках.
- Тяжёлые портальные и мостовые станки с ЧПУ на винтах 50×5/50×10.
- Крупногабаритные оси перемещения порталов, столов и поперечин металлообрабатывающего и горно-обогатительного оборудования.
- Автоматизированные линии тяжёлого класса, транспортно-позиционирующие системы и подъёмно-транспортные механизмы с линейным приводом на ШВП.
- Роботизированные и манипуляционные комплексы для работы с тяжёлыми заготовками и оснасткой.
- Специализированные промышленные установки, где критичны максимальная жёсткость, устойчивость к вибрациям и высокая надёжность узла шарико-винтовой передачи.
Аналоги
По функционалу и типоразмеру держатель DSG5005TECHNIX соответствует исполнению DSG50 05 и имеет аналоги у зарубежных производителей. Ниже приведены ориентировочные соответствия по обозначению держателя в формате DSG50 05.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
