Гайка трапецеидальная капролоновая PFR 16-4-G (диаметр 16 мм, шаг 4 мм) левая резьба в Санкт-Петербурге

О товаре

Гайка трапецеидальная с фланцем PFR 16-4-G TECHNIX PRO — полимерный кинематический элемент левого хода, рассчитанный на винты с профилем 16×4 мм. Компонент преобразует вращательную энергию привода в поступательное перемещение, обеспечивая высокую точность позиционирования при умеренных осевых нагрузках. Нейлоновая структура корпуса исключает потребность в смазке, гасит акустические колебания и устойчива к воздействию коррозии.

Расшифровка артикула

Код PFR164GTECHNIXPRO агрегирует базовые технические характеристики, что упрощает идентификацию изделия и предотвращает ошибки при подборе совместимых валов. Формат маркировки унифицирован в рамках каталога производителя.

• PFR — фланцевая серия полимерных гаек для трапецеидальных винтовых передач.
• 16-4 — внутренний диаметр резьбы 16 мм, шаг нарезки 4 мм.
• G — обозначение левого хода витков.
• TECHNIX PRO — серия комплектующих собственного производства TECHNIX.

Полное обозначение: PFR164GTECHNIXPRO. Перед сборкой рекомендуется сверить шаг и направление резьбы вала, а также убедиться в соответствии посадочных размеров проектным спецификациям узла.

Конструкция и устройство

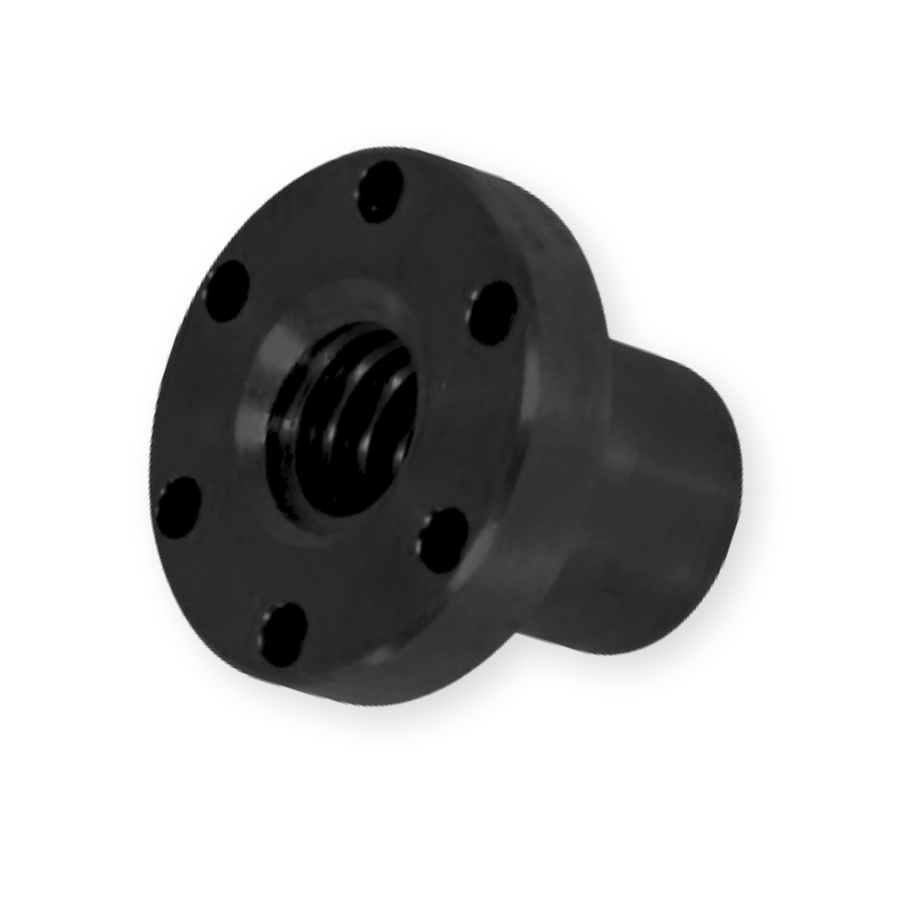

Изделие выполнено в виде монолитного блока из износостойкого нейлона с отформованным крепёжным буртом. Внутренний канал нарезан по трапецеидальному стандарту в допуске h4/e7, что минимизирует осевой люфт и обеспечивает стабильное скольжение по калиброванному валу. Фланцевая часть содержит крепёжные отверстия, разнесённые по окружности 38 мм, что повышает жёсткость фиксации и исключает радиальные смещения при реверсивных циклах.

• Цельнолитый нейлоновый корпус с самосмазывающимися свойствами.
• Резьба 16×4 мм, левое направление, класс точности h4/e7.
• Фланец диаметром 48 мм с отверстиями для монтажа винтами М6.
• Рабочая зона: 28 мм.
• Контактная площадь профиля: 530 мм² для снижения удельного давления на витки.

Размерный ряд серии PFR

В таблице представлены все модификации фланцевых гаек серии PFR, доступные в каталоге. Текущая позиция PFR164GTECHNIXPRO выделена.

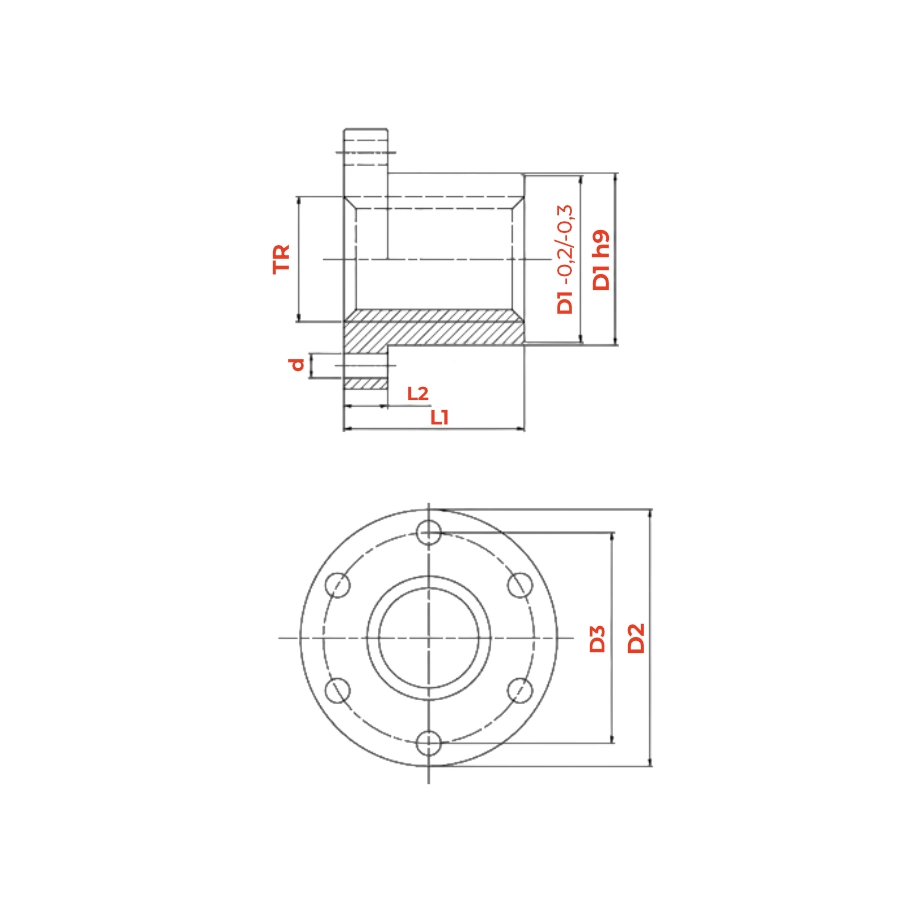

Технические параметры и условия эксплуатации

Компонент оптимизирован для сопряжения с валами левого вращения 16×4 мм. Полимерная основа сохраняет антифрикционные характеристики в широком температурном диапазоне, позволяя обслуживать механизм без применения технических масел. Усиленный опорный элемент передаёт рабочие усилия непосредственно на базовую плоскость оборудования, сохраняя точность траектории перемещения.

• Внутренний диаметр d: 16 мм.
• Шаг профиля: 4 мм.
• Направление: левое.
• Допуск исполнения: h4/e7.
• Посадочный диаметр D1: 28 мм.
• Внешний диаметр фланца D2: 48 мм.
• Диаметр окружности крепежа (PCD): 38 мм.
• Диаметр монтажных отверстий: 6 мм.
• Высота фланца L2: 12 мм.
• Общая длина корпуса L: 35 мм.
• Площадь контакта витков: 530 мм².
• Материал: нейлон.
• Рекомендации: рабочий диапазон температур от -20 до +80 °С, защита от абразивных частиц и металлической стружки, контроль соосности при сборке, визуальный осмотр состояния резьбы не реже одного раза в полугодие.

Применяемость

Гайка PFR164GTECHNIXPRO интегрируется в системы с левым ходом, где приоритет отдан снижению массы подвижных узлов, бесшумности работы и отказу от жидких смазочных материалов. Конструкция из композитного полимера оптимальна для механизмов со средними скоростными режимами и повторяющимися циклами нагрузки.

• Оси точного позиционирования в роботизированных комплексах.
• Приводные модули на шаговых или серводвигателях для конвейерных линий.
• Механизмы вертикальной регулировки в металлообрабатывающих станках.
• Силовые узлы гидравлических и пневматических прессов.
• Лабораторное и дозирующее оборудование с жёсткими требованиями к повторяемости хода.

Аналоги

По габаритным и резьбовым характеристикам деталь PFR164GTECHNIXPRO соответствует стандартным фланцевым гайкам 16×4 мм левого направления. Перед заменой необходимо сверять геометрию посадочных мест и допуски профиля.

Для обеспечения полной взаимозаменяемости рекомендуется сверить чертёж фланца, схему крепления и длину резьбовой части с технической документацией вашего оборудования.

Часто задаваемые вопросы

• Как визуально идентифицировать левое направление?
  Витки на торце поднимаются справа налево. Маркировочная буква G указывает на левый ход. Спаривание возможно исключительно с валом идентичной нарезки.
• Нужно ли применять смазочные материалы?
  Нейлон обладает свойствами, благодаря которым смазка не предусмотрена регламентом. В условиях высокой концентрации пыли рекомендуется периодическая очистка канала сжатым воздухом.
• Допустимо ли сопряжение с правым винтом 16×4 мм?
  Нет, противоположные направления нарезки исключают механическое взаимодействие. Профиль вала и гайки должен совпадать по handedness.
• Какой температурный режим является рабочим?
  Эксплуатация разрешена в диапазоне от -20 до +80 °С. Длительный нагрев выше верхнего предела вызывает пластификацию полимера и потерю кинематической точности. Для термонагруженных узлов требуются металлические аналоги.
• Как проверить совместимость гайки с имеющимся винтом перед заказом?
  Замерьте наружный диаметр вала и расстояние между соседними витками. Значения должны соответствовать 16 мм и 4 мм соответственно. Также убедитесь, что направление нарезки совпадает с маркировкой G на изделии.
