Гайка трапецеидальная капролоновая PFR 16-4-D (диаметр 16 мм, шаг 4 мм) правая резьба в Санкт-Петербурге

О товаре

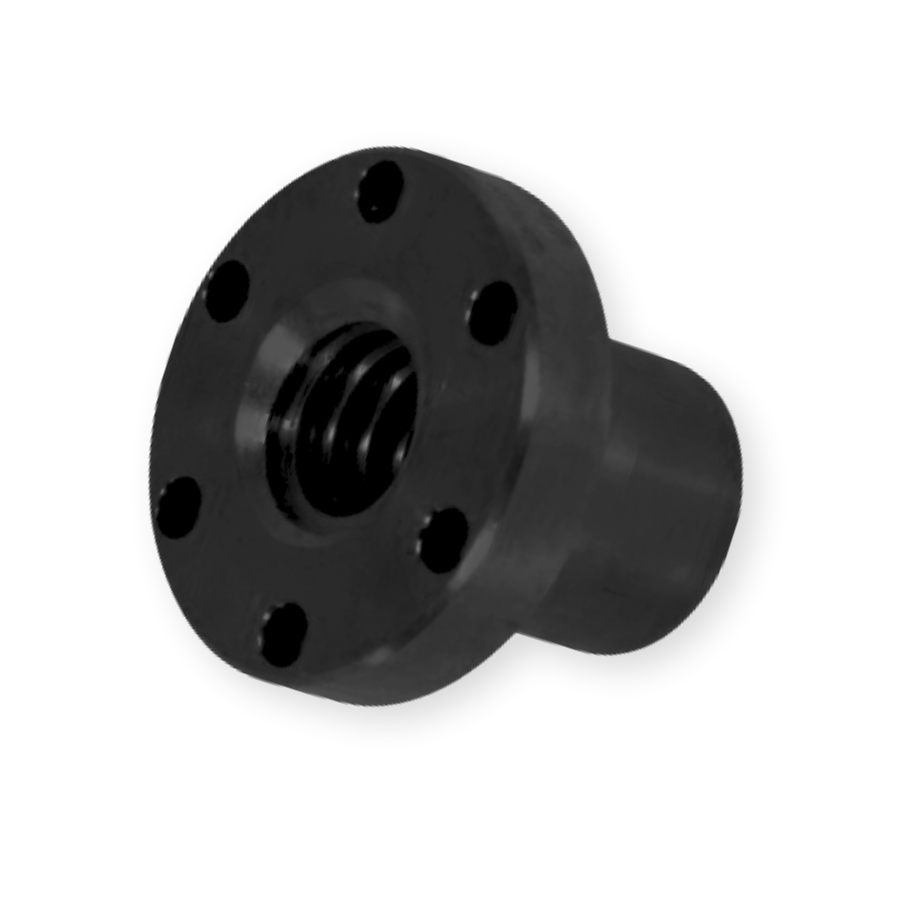

Гайка трапецеидальная с фланцем PFR 16-4-D TECHNIX PRO — полимерный кинематический элемент правого направления, оптимизированный для винтов с профилем 16×4 мм. Деталь преобразует вращательный момент привода в линейное перемещение, обеспечивая высокую повторяемость позиционирования при средних осевых нагрузках. Нейлоновая структура корпуса исключает потребность в смазке, эффективно гасит вибрации и демонстрирует устойчивость к коррозионным воздействиям в промышленной среде.

Расшифровка артикула

Маркировка PFR164DTECHNIXPRO агрегирует ключевые геометрические и функциональные параметры, что ускоряет подбор совместимых валов и минимизирует ошибки при сборке приводов. Формат обозначения унифицирован в рамках каталога производителя.

• PFR — фланцевая серия полимерных гаек для трапецеидальных винтовых передач.
• 16-4 — внутренний диаметр резьбы 16 мм, шаг нарезки 4 мм.
• D — обозначение правого хода витков.
• TECHNIX PRO — серия комплектующих собственного производства TECHNIX.

Полное обозначение: PFR164DTECHNIXPRO. Перед монтажом рекомендуется сверить шаг и направление резьбы вала, а также убедиться в соответствии посадочных размеров проектным спецификациям узла.

Конструкция и устройство

Компонент выполнен как монолитный узел из высокопрочного нейлона с отформованным опорным буртом. Внутренняя канавка нарезана по трапецеидальному стандарту с допуском h4/e7, что гарантирует плотное прилегание к валу и сведение осевого зазора к минимуму. Фланцевая площадка содержит крепежные отверстия, равномерно распределённые по окружности диаметром 38 мм, что повышает жёсткость фиксации и исключает радиальные биения при реверсивных циклах нагрузки. Материал корпуса подобран с учётом требований к снижению инерционных масс и долговечности в условиях сухого трения.

• Цельнолитый нейлоновый корпус с антифрикционными характеристиками.
• Профиль 16×4 мм, правое направление, класс точности h4/e7.
• Фланец диаметром 48 мм с отверстиями для монтажа винтами М6.
• Рабочая зона: 28 мм.
• Контактная площадь профиля: 530 мм² для снижения удельного давления на витки.

Размерный ряд серии PFR

В таблице представлены все модификации фланцевых гаек серии PFR, доступные в каталоге. Текущая позиция PFR164DTECHNIXPRO выделена.

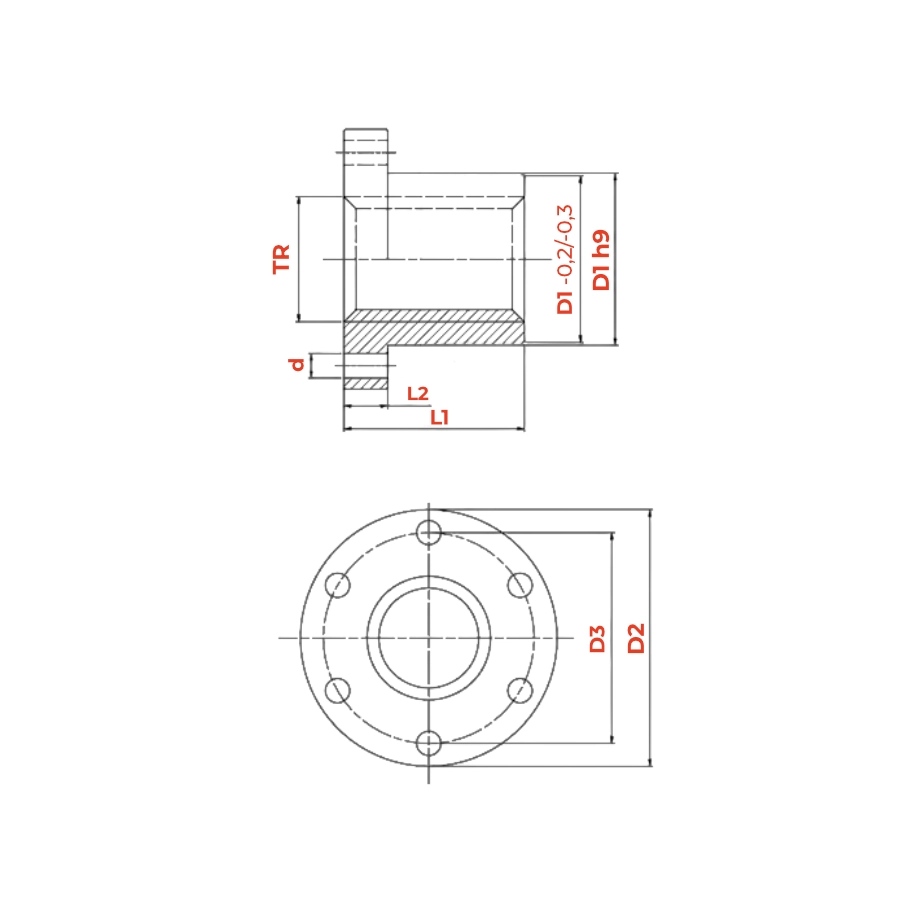

Технические параметры и условия эксплуатации

Изделие спроектировано для сопряжения с винтами правого вращения 16×4 мм. Полимерная основа сохраняет стабильные эксплуатационные характеристики в широком температурном диапазоне, позволяя обслуживать механизм без применения технических масел. Усиленный опорный элемент передаёт рабочие усилия непосредственно на базовую плоскость оборудования, сохраняя точность траектории перемещения.

• Внутренний диаметр d: 16 мм.
• Шаг профиля: 4 мм.
• Направление: правое.
• Допуск исполнения: h4/e7.
• Посадочный диаметр D1: 28 мм.
• Внешний диаметр фланца D2: 48 мм.
• Диаметр окружности крепежа (PCD): 38 мм.
• Диаметр монтажных отверстий: 6 мм.
• Высота фланца L2: 12 мм.
• Общая длина корпуса L: 32 мм.
• Площадь контакта витков: 530 мм².
• Материал: нейлон.
• Рекомендации: рабочий диапазон температур от -20 до +80 °С, защита от абразивных частиц и металлической стружки, контроль соосности при сборке, визуальный осмотр состояния резьбы не реже одного раза в полугодие.

Применяемость

Гайка PFR164DTECHNIXPRO находит применение в системах с правым ходом, где приоритет отдан снижению массы подвижных узлов, бесшумности работы и отказу от жидких смазочных материалов. Конструкция из композитного полимера оптимальна для механизмов со средними скоростными режимами и повторяющимися циклами нагрузки.

• Оси точного позиционирования в роботизированных комплексах.
• Приводные модули на шаговых или серводвигателях для конвейерных линий.
• Механизмы вертикальной регулировки в металлообрабатывающих станках.
• Силовые узлы гидравлических и пневматических прессов.
• Лабораторное и дозирующее оборудование с жёсткими требованиями к повторяемости хода.

Аналоги

По габаритным и резьбовым характеристикам деталь PFR164DTECHNIXPRO соответствует стандартным фланцевым гайкам 16×4 мм правого направления. Перед заменой необходимо сверять геометрию посадочных мест и допуски профиля.

Для обеспечения полной взаимозаменяемости рекомендуется сверить чертёж фланца, схему крепления и длину резьбовой части с технической документацией вашего оборудования.

Часто задаваемые вопросы

• Как визуально определить правое направление резьбы?
  При взгляде на торец гайки витки идут снизу вверх слева направо. Индекс D в маркировке подтверждает правый ход. Совмещение с винтом возможно только при идентичном направлении нарезки профиля.
• Нужно ли наносить смазку на нейлоновую гайку?
  Полиамид обладает антифрикционными характеристиками, поэтому добавление масел не предусмотрено регламентом. В условиях высокой запылённости достаточно периодической продувки узла сжатым воздухом.
• Можно ли использовать гайку с левым винтом 16×4 мм?
  Нет. Геометрическое несоответствие профиля сделает сопряжение невозможным. Направление резьбы должно строго совпадать у обоих элементов пары.
• Какой температурный режим допустим?
  Эксплуатация разрешена в диапазоне от -20 до +80 °С. Превышение верхней границы приводит к размягчению полимера и потере точности хода, поэтому для термонагруженных сред подбирают металлические аналоги.
• Какие признаки указывают на критический износ рабочей пары?
  Увеличение осевого люфта, появление посторонних шумов при вращении, снижение повторяемости позиционирования или визуальная деформация витков — основные симптомы, при которых рекомендуется заменить компонент для сохранения работоспособности узла.
