Гайка трапецеидальная капролоновая PFR 24-5-G (диаметр 24 мм, шаг 5 мм) левая резьба в Санкт-Петербурге

О товаре

Гайка трапецеидальная фланцевая PFR 24-5-G TECHNIX PRO — полимерный ходовой элемент с левой трапецеидальной резьбой 24×5 мм, разработанный для преобразования крутящего момента в поступательное перемещение с повышенной линейной скоростью. Корпус из нейлона обладает встроенными антифрикционными характеристиками, что позволяет эксплуатировать узел без нанесения смазочных материалов и исключает коррозию сопрягаемых поверхностей.

Расшифровка артикула

Маркировка PFR245GTECHNIXPRO кодирует основные геометрические и кинематические параметры, что упрощает подбор совместимых приводных винтов и снижает вероятность ошибок при сборке. Структура обозначения унифицирована для всей линейки TECHNIX PRO.

• PFR — серия фланцевых гаек из полимеров для трапецеидальных передач.
• 24-5 — номинальный диаметр внутренней резьбы 24 мм, шаг профиля 5 мм.
• G — индекс левого направления нарезки.
• TECHNIX PRO — профессиональная серия комплектующих TECHNIX.

Полное наименование: PFR245GTECHNIXPRO. При комплектации привода необходимо убедиться в совпадении направления резьбы винта и гайки, а также в соответствии типоразмера 24×5 мм.

Конструкция и устройство

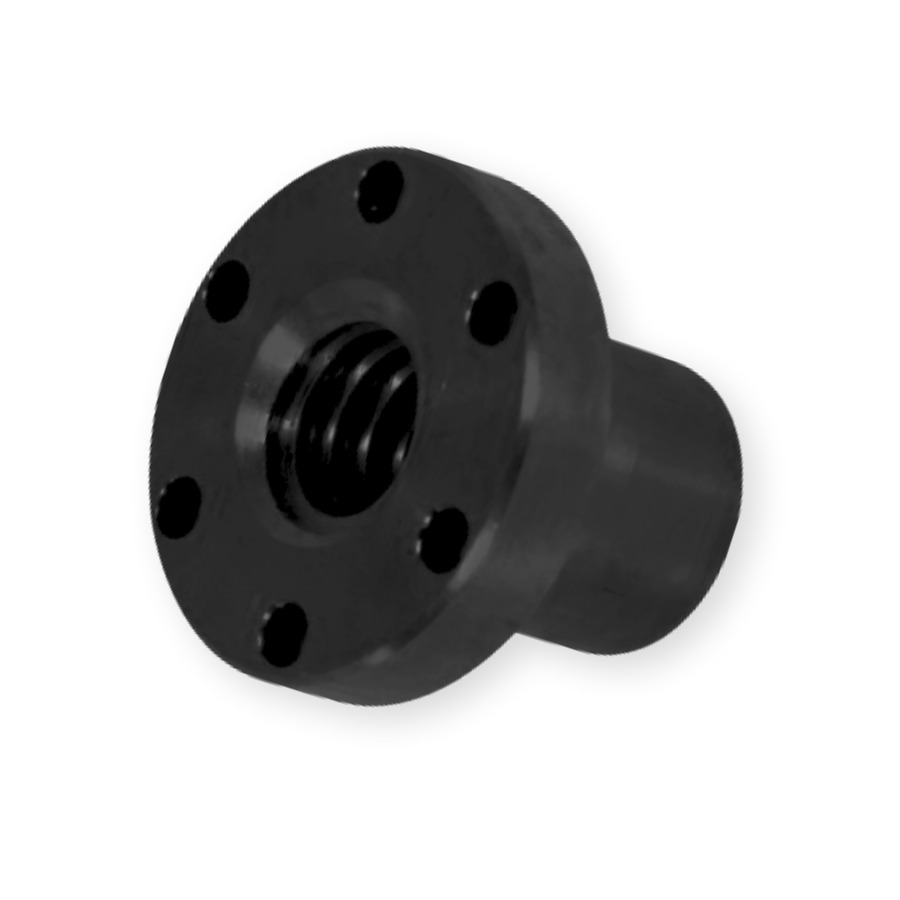

Изделие представляет собой цельнолитой корпус из нейлона с неразъёмным крепёжным фланцем. Внутренний профиль отформован по трапецеидальному стандарту с допуском h4/e7, что минимизирует осевой зазор и обеспечивает плавное взаимодействие с калиброванными винтами. Фланцевая часть оптимизирована для монтажа в ограниченных объёмах и выдерживает комбинированные радиально-осевые нагрузки без остаточных деформаций.

• Монолитный полимерный корпус с пониженным коэффициентом трения.
• Трапецеидальная резьба 24×5 мм, левое направление, класс точности h4/e7.
• Фланец с внешним диаметром 55 мм и отверстиями под крепёж ∅7 мм.
• Посадочный диаметр под винт: 32 мм.
• Увеличенная площадь контакта профиля 1040 мм² для работы с высокими нагрузками.

Размерный ряд серии PFR

В таблице представлены все модификации фланцевых гаек серии PFR, доступные в каталоге TECHNIX PRO. Текущая позиция PFR245GTECHNIXPRO выделена.

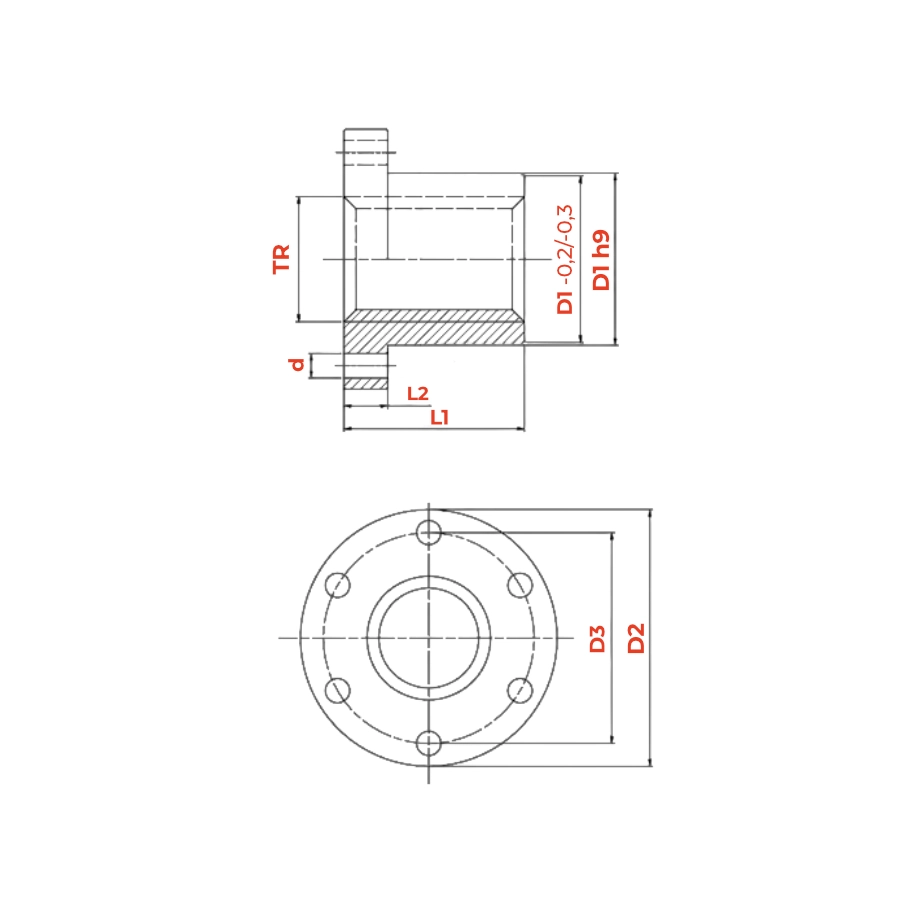

Технические параметры и условия эксплуатации

Компонент спроектирован для сопряжения с левыми винтами 24×5 мм. Нейлоновая втулка демонстрирует стабильные трибологические характеристики, позволяя эксплуатировать механизм в сухих средах без регулярного обслуживания. Усиленный фланец передаёт осевые усилия на несущую конструкцию, сохраняя точность позиционирования при динамических режимах.

• Внутренний диаметр d: 24 мм.
• Шаг профиля: 5 мм.
• Направление: левое.
• Допуск резьбы: h4/e7.
• Посадочный диаметр D1: 32 мм.
• Внешний диаметр фланца D2: 55 мм.
• Диаметр окружности крепежа (PCD): 45 мм.
• Диаметр монтажных отверстий: 7 мм.
• Высота фланца L2: 12 мм.
• Общая длина корпуса L: 44 мм.
• Площадь контакта профиля: 1040 мм².
• Материал: нейлон.
• Рекомендации по эксплуатации: рабочий диапазон температур от -20 до +80 °С, защита от абразивных частиц и металлической стружки, контроль соосности при установке, визуальная оценка износа витков каждые 6 месяцев.

Применяемость

Элемент интегрируется в механизмы с левым вращением винта, где критичны снижение инерционных масс, бесшумность хода и отсутствие необходимости в смазке. Полимерная основа оптимально подходит для узлов со средними скоростями подачи и частыми реверсивными циклами.

• Оси позиционирования в промышленных манипуляторах и роботизированных комплексах.
• Линейные приводы автоматизированных конвейеров и сборочных линий.
• Механизмы регулировки и подъёма в металло- и деревообрабатывающем оборудовании.
• Винтовые передачи гидравлических и пневматических прессов среднего класса.
• Дозирующие установки и испытательные стенды с требованиями к стабильности хода.

Аналоги

По геометрическим параметрам и классу точности изделие PFR245GTECHNIXPRO взаимозаменяемо с типовыми фланцевыми гайками 24×5 мм левого направления. Перед заменой рекомендуется сверять чертёж фланца, расположение крепёжных отверстий и допуски профиля.

Для гарантии взаимозаменяемости сверьте диаметр фланца, расположение крепежа и длину посадочного участка с документацией вашего оборудования.

Часто задаваемые вопросы

• Как визуально определить левое направление резьбы?
  При взгляде на торец детали витки поднимаются справа налево. Индекс G в маркировке подтверждает левое направление. Соединение возможно только при идентичном направлении нарезки профиля.
• Требуется ли дополнительная смазка для нейлоновой гайки?
  Материал корпуса содержит антифрикционные добавки, поэтому нанесение масел или консистентных составов не предусмотрено. В запылённых условиях рекомендуется периодическая продувка узла для удаления абразивных частиц.
• Какой класс точности обеспечивает данная модель?
  Изделие изготовлено по допуску h4/e7, что минимизирует осевой зазор и подходит для задач позиционирования с повышенной повторяемостью хода.
• Допускается ли эксплуатация при температурах выше +80 °С?
  Превышение указанного температурного порога снижает прочностные характеристики нейлона и может привести к деформации профиля. Для высокотемпературных сред следует применять металлические аналоги.
