Артикул:
KSM103DTECHNIXPRO
Характеристики
Серия
—
KSM
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
—
10x3
Длина С, мм
—
15
Все характеристики
530 руб.
/шт 623 руб.
Есть в наличии: 15
В корзину
Заказать счет
Счет
Запросить консультацию по подбору
Консультация
Проверим совместимость, подберем аналог, уточним срок
Рассчитать доставку
Гарантия 12 месяцев
Система скидок для постоянных клиентов
Резерв товара под ваши потребности
Несколько этапов проверки качества товара
Оптовые цены
Выгодные условия для оптовых клиентов
Бесперебойные поставки комплектующих
Заключение договоров сотрудничества
Запрос финансовой отсрочки
Для постоянных клиентов
KSM 10-3-D — стальная гайка Tr10x3, которая удерживает нагрузку

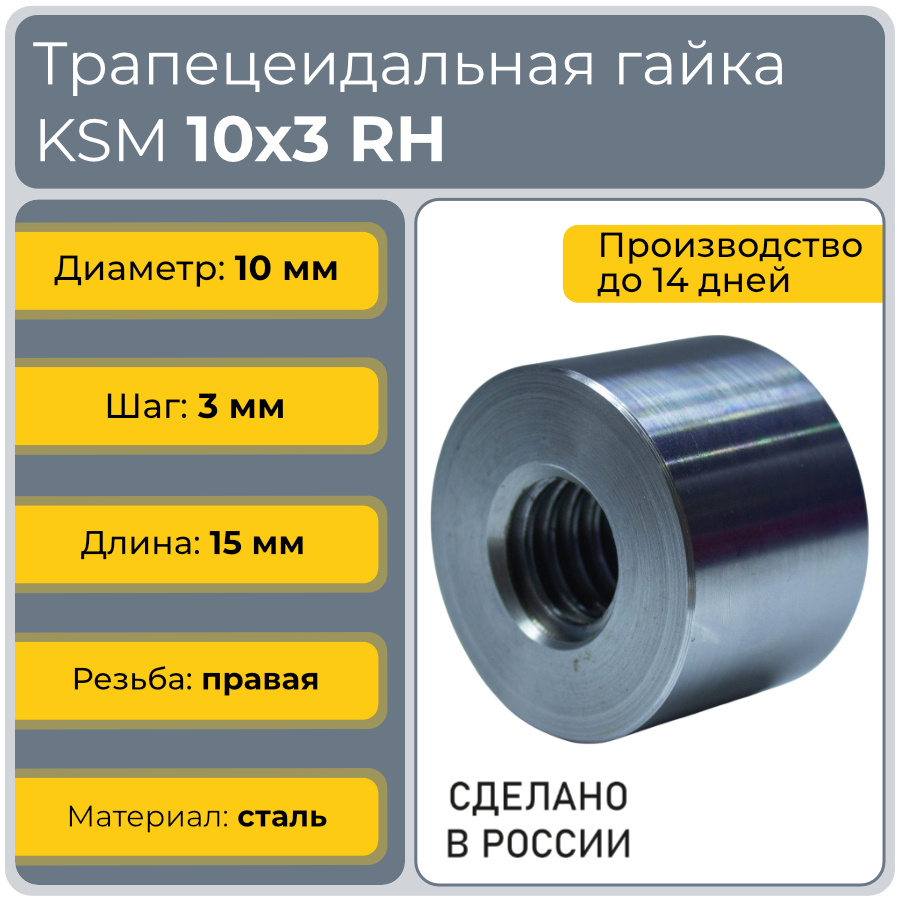

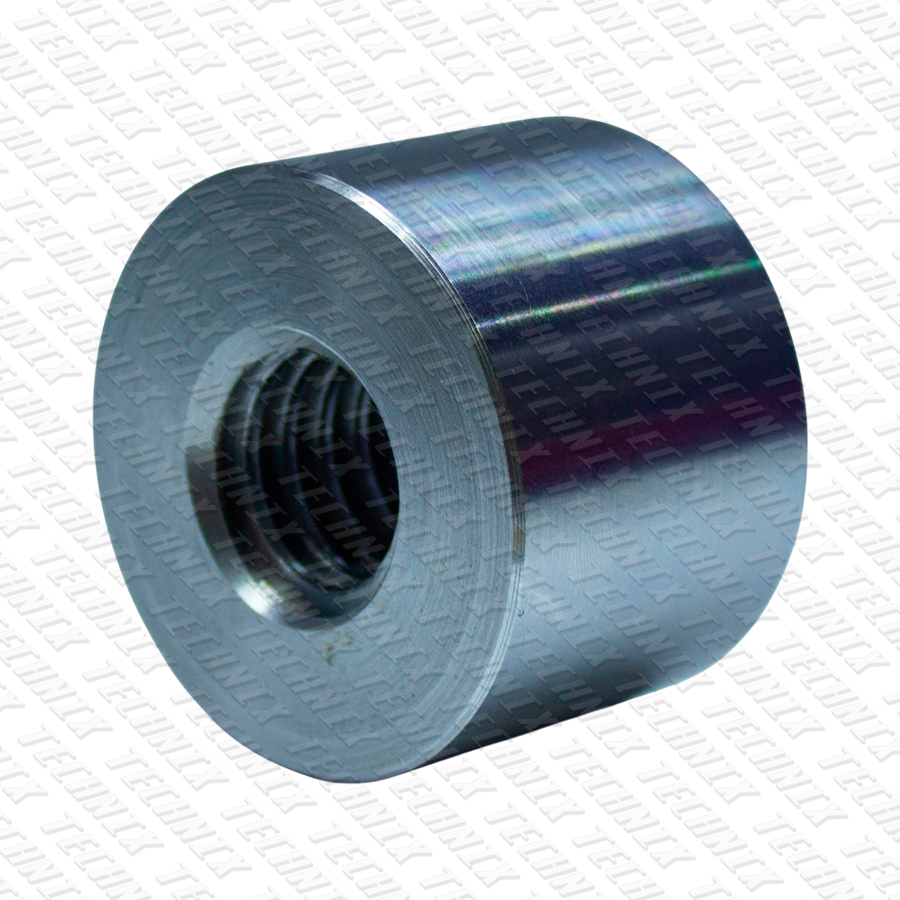

Гайка трапецеидальная KSM 10-3-D TECHNIX PRO — стальная цилиндрическая гайка Ø22 × 15 мм с правой резьбой Tr10x3 для винта TR10x3. Шаг 3 мм на диаметре 10 мм — это крутой виток с углом подъёма около 6,4°. С бронзовой гайкой такая пара самоторможения не имеет, а стальная гайка за счёт большего трения его возвращает: запас около 2,4°. Поэтому KSM 10-3-D выбирают, когда от винта 10x3 нужна быстрая подача — 3 мм за оборот, — а положение должно держаться без тормоза: в установочных столиках, упорах, прижимах, регулировках с маховиком.

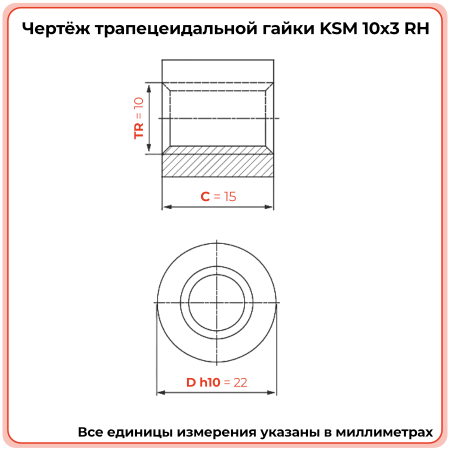

Гайка KSM 10-3-D: наружный диаметр 22 мм, длина 15 мм, внутренняя резьба Tr10x3 правая, диаметр по вершинам витков гайки D₁ ≈ 7 мм, сталь.
Нажмите на параметр или на элемент чертежа.
Почему для винта 10x3 стальная гайка — удачный выбор
Пара держит нагрузку сама, пока угол подъёма витка меньше угла трения. У Tr10x3 угол подъёма ≈ 6,41° — один из самых крутых в серии. Поэтому здесь решает материал гайки: чем выше трение по стальному винту, тем увереннее держит пара и тем меньше её КПД.
| Гайка на винте TR10x3 | Трение μ со смазкой | Угол трения | Самоторможение | КПД |
|---|---|---|---|---|
| Сталь — KSM 10-3-D | ≈ 0,15 | ≈ 8,8° | есть, запас ≈ 2,4° | ≈ 41 % |
| Латунь, капролон (для сравнения) | ≈ 0,12 | ≈ 7,1° | на грани, запас ≈ 0,7° | ≈ 47 % |
| Бронза (для сравнения) | ≈ 0,10 | ≈ 5,9° | нет, не хватает ≈ 0,5° | ≈ 51 % |
Вывод: на винте 10x3 стальная гайка одновременно даёт быстрый ход и удержание без тормоза, а КПД остаётся выше 40 % — как у бронзовой гайки на шаге 2 мм. Если же нужна максимальная экономичность и есть тормоз, бронзовая гайка на 10x3 даст КПД около 51 %, но вертикальную нагрузку держать не будет. В каталоге TECHNIX для этого размера представлены только стальные гайки — цилиндрические KSM и шестигранные SKM.
KSM 10-3-D или KSM 10-2-D: какой шаг выбрать
Обе гайки стальные, одного размера Ø22 × 15 мм и ставятся в одну и ту же расточку. Разница — в шаге резьбы, а значит, в скорости, удержании и моменте. Сравнение на винтах TR10x3 и TR10x2 со смазкой.
Длиннее полоса — лучше, жирным — лучшее значение. Нажмите на строку, чтобы прочитать пояснение.
| Параметр | KSM 10-3-D | KSM 10-2-D |
|---|---|---|
| Ход за оборот | 3 мм | 2 мм |
| КПД пары | 41 % | 31 % |
| Запас самоторможения | 2,4° | 4,8° |
| Момент на 1 кН | 1,16 Н·м | 1,03 Н·м |
| Площадь контакта | 165 мм² | 169 мм² |
| Тонкость регулировки (оценка) | грубее | точнее |
Итог: нужен быстрый подвод и удержание без тормоза — KSM 10-3-D. Нужна точная ручная регулировка или работа под вибрацией — KSM 10-2-D на винте TR10x2.
Калькулятор гайки Tr10x3
Проверьте давление на витки, момент и удержание. Строка «бронза» добавлена для сравнения — она показывает, почему на 10x3 самоторможение пропадает. Формулы:
φ = arctg (P / (π · d2))
Угол подъёма: P = 3 мм, d2 = 8,5 мм, φ ≈ 6,41°.
ρ′ = arctg (μ / cos 15°)
Угол трения; пара держит нагрузку при φ < ρ′.
p = F / A
Давление на витки, МПа; A = 165 мм².
T = F · d2 / 2 · tg (φ + ρ′)
Момент на винте, Н·м.
1Условия работы
2Результат пересчитывается автоматически
Удержание без тормоза—
Давление на витки—
Момент на винте—
Ресурсная нагрузка—
Скольжение в резьбе—
Введите параметры — расчёт обновится автоматически.
Ориентиры давления и скорости — для длительной работы со смазкой. Для стальной гайки 0,1 м/с на винте 10x3 — это около 220 об/мин. Подобрать гайку под режим.
Все гайки Tr10x3 в каталоге TECHNIX
Для шага 3 мм на Ø10 в каталоге только стальные гайки — цилиндрические и шестигранные, правые и левые. Все подходят к винту TR10x3 с соответствующим направлением резьбы.
| Гайка | Форма | Резьба |
|---|---|---|
| KSM 10-3-D | цилиндр Ø22 × 15 | правая |
| KSM 10-3-G | цилиндр Ø22 × 15 | левая |
| SKM 10-3-D | шестигранник | правая |
| SKM 10-3-G | шестигранник | левая |
Не путайте с 10x2. Наружные размеры гаек KSM 10-3-D и KSM 10-2-D совпадают, а резьба нет: гайка 10x3 на винт 10x2 не навернётся. Проверка: 10 витков Tr10x3 занимают 30 мм, Tr10x2 — 20 мм.
Технические характеристики
| Артикул | KSM103DTECHNIXPRO |
| Серия / типоразмер | KSM / 10x3 |
| Резьба | Tr10x3, трапецеидальная 30°, однозаходная, правая |
| Форма | цилиндрическая, без фланца |
| Наружный диаметр D | 22 мм, h10 |
| Длина C | 15 мм |
| Площадь контакта | 165 мм² |
| Угол подъёма на винте TR10x3 | ≈ 6,41° |
| Материал | сталь |
| Совместимый винт | TR10x3, правый, ГОСТ 24737-81 / DIN 103 |
| Производство | TECHNIX PRO, Россия |
Каталоги и паспорта продукции — в разделе «Каталоги».
Установка и обслуживание KSM 10-3-D
- Расточка Ø22 H7/H8 — та же, что под гайки 10x2, поэтому при переходе с шага 2 на шаг 3 корпус менять не нужно, достаточно заменить пару «винт + гайка».
- Фиксация — стопорный винт, штифт или анаэробный фиксатор от проворота и осевого сдвига.
- Смазка — пластичная, без лишней жидкой фракции: избыток жидкого масла снижает трение и съедает запас самоторможения, который у 10x3 и так меньше, чем у 10x2.
- Вертикальные оси — при вибрации или ударах ставьте тормоз или фиксатор вала: запас 2,4° держит груз в спокойных условиях, но не гарантирует удержание при сильной тряске.
- Замена — при осевом люфте около 0,75 мм (четверть шага).
Переходите с 10x2 на 10x3? Подберём винт TR10x3 нужной длины с обработкой концов и гайку под ваш корпус.
Запросить подборЧастые вопросы
К какому винту подходит гайка KSM 10-3-D?
К винту TR10x3 с правой резьбой и любому правому винту Tr10x3 по ГОСТ 24737-81 / DIN 103. На винт TR10x2 она не навернётся: наружный размер у гаек одинаковый, а шаг резьбы разный.
Держит ли пара TR10x3 + KSM 10-3-D нагрузку без тормоза?
Да. Угол подъёма витка Tr10x3 ≈ 6,41°, а угол трения стальной пары со смазкой ≈ 8,8°, запас около 2,4°. При сильной вибрации на вертикальной оси всё равно рекомендуется тормоз или фиксатор.
Почему на винте 10x3 бронзовая гайка не держит нагрузку?
У бронзы трение по стали ниже: угол трения около 5,9° меньше угла подъёма витка 6,41°, и под осевой нагрузкой винт проворачивается сам. Стальная гайка за счёт большего трения возвращает самоторможение.
Чем KSM 10-3-D отличается от KSM 10-2-D?
Шагом резьбы: 3 мм против 2. Гайка 10x3 даёт на 50 % больше хода за оборот и КПД около 41 % против 31 %, но запас самоторможения меньше — 2,4° против 4,8°. Наружные размеры одинаковые: Ø22 × 15 мм.
Какую нагрузку выдерживает гайка KSM 10-3-D?
Для длительной работы со смазкой — около 500 Н (≈ 50 кг) по износу при давлении на витки до 3 МПа и площади контакта 165 мм². Для редких регулировочных перемещений допустима большая нагрузка.
С какой скоростью можно работать на паре TR10x3 + KSM 10-3-D?
Длительно — до скорости скольжения около 0,1 м/с, это примерно 220 об/мин винта или 0,66 м/мин подачи. Выше гайка начнёт греться; для быстрых и постоянных перемещений лучше ШВП или бронзовая гайка с тормозом.
Для сборки узла понадобится
Общая информация
Серия
KSM
Типоразмер
?
Типоразмер - это стандартный размер изделия (или группы однотипных изделий), задающий его габариты и основные параметры формы.
10x3
Фланец
нет
Форма
цилиндрическая
Материал
сталь
Направление резьбы
правое
Сфера применения
линейные приводы, подъёмные механизмы, прессы и гидравлические системы, робототехника, станкостроение
Производитель
TECHNIX PRO
Страна производства
РФ (Россия)
Габариты
Внешний диаметр D h10, мм
22
Длина С, мм
15
Технические параметры
Точность исполнения резьбы
?
Точность - это класс качества изготовления резьбы, который задаёт допустимую погрешность хода (перемещения) и зазоров пары винт–гайка.
h4/e7
Внутренний диаметр d (TR), мм
10
Поверхность контакта, мм2
?
Поверхность контакта - это часть поверхности детали, которая непосредственно соприкасается с другой деталью или средой и через которую передаются усилия, ток, тепло или масса.
165
Шаг резьбы, мм
?
Шаг резьбы — это расстояние между соседними витками резьбы, измеренное вдоль оси болта, винта или гайки.
3
