О товаре

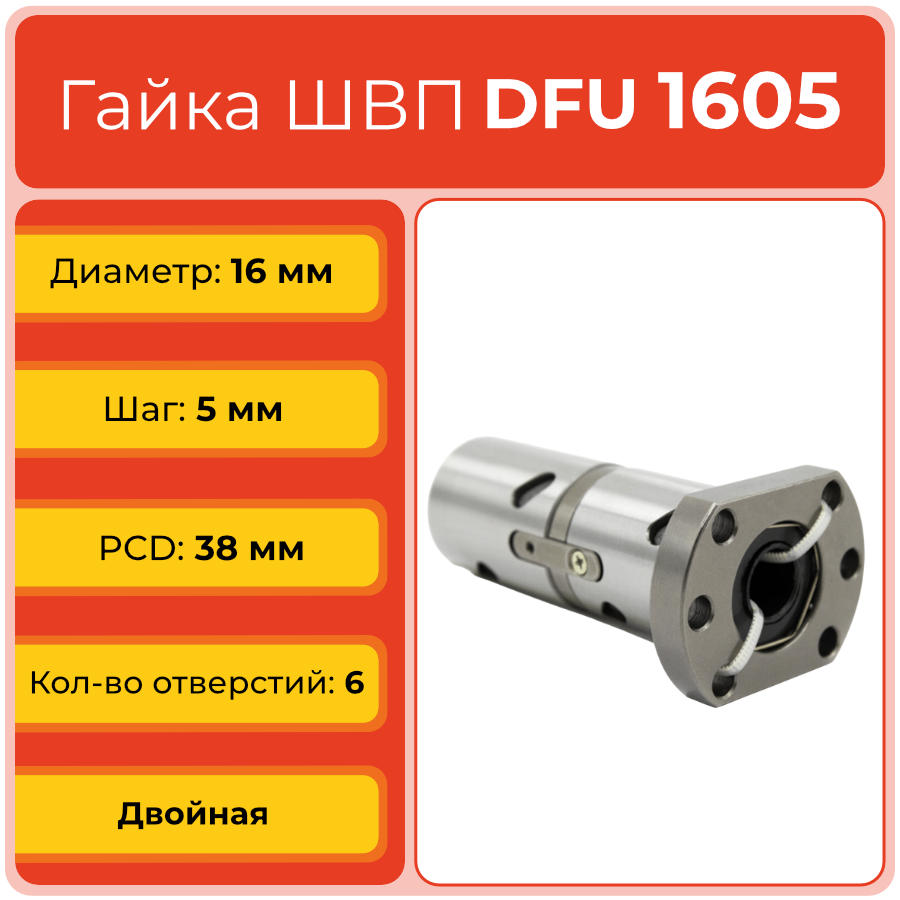

Гайка ШВП DFU1605TECHNIX — двойная гайка шарико-винтовой передачи для винта диаметром 16 мм с шагом 5 мм, выполненная во фланцевом исполнении с шестью крепёжными отверстиями, класс точности C7. Узел с преднатягом обеспечивает высокую осевую жёсткость, сниженный люфт и точное линейное перемещение в приводах ЧПУ, линейных модулях и промышленной автоматике.
Двойная гайка DFU1605TECHNIX работает в составе шарико-винтовой передачи серии DFU, преобразуя вращение шарикового винта 16x5 в плавное линейное перемещение каретки. Преднатяг между двумя частями гайки и контакт качения шариков уменьшают осевой люфт, повышают жёсткость узла и улучшают стабильность позиционирования в системах CNC и промышленного оборудования.
Расшифровка артикула
Обозначение DFU1605TECHNIX содержит ключевые параметры двойной гайки ШВП: тип конструкции, диаметр винта и шаг. Правильная расшифровка артикула позволяет подобрать совместимый винт, оценить особенности узла и избежать ошибок при замене или проектировании линейного привода.
- DFU — двойная гайка шарико-винтовой передачи с фланцем, рассчитанная на работу с преднатягом и повышенной жёсткостью.
- 16 — номинальный диаметр винта ШВП: 16 мм.
- 05 — шаг винта: 5 мм.
- TECHNIX — исполнение марки TECHNIX для применения в станках с ЧПУ, линейных системах и автоматизированных узлах перемещения.
Полное обозначение: DFU1605TECHNIX. При заказе учитывайте диаметр винта, шаг, конфигурацию двойной гайки, размеры фланца и требуемый класс точности.

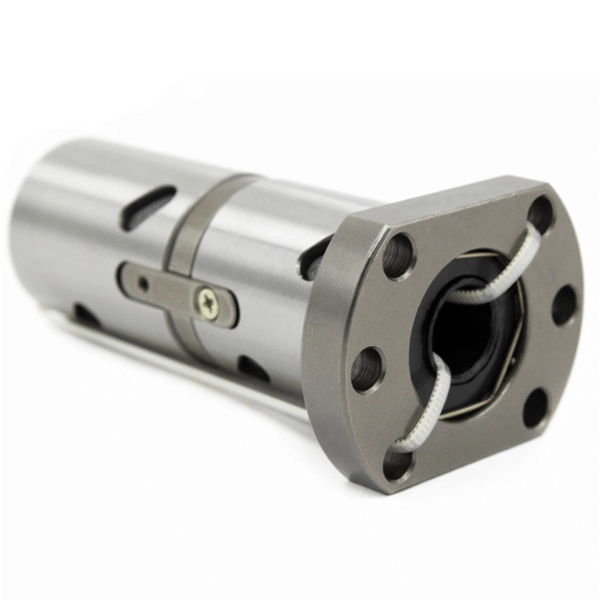

Конструкция и устройство
Гайка DFU1605TECHNIX представляет собой двойной узел ШВП в стальном корпусе с фланцем, предназначенный для работы с винтом 16x5. Внутренние винтовые дорожки качения рассчитаны на шарики диаметром 3,175 мм, а рециркуляция по схеме 1x4 обеспечивает стабильный контакт, равномерное распределение нагрузки и плавный ход. Во фланце предусмотрены 6 монтажных отверстий диаметром 5,5 мм, а резьба M6 под маслёнку позволяет организовать регулярную смазку узла.
- Двойная конструкция гайки с преднатягом для уменьшения люфта и повышения осевой жёсткости.
- Корпус из стали с обработанными дорожками качения под шарики Dw 3,175 мм.
- Схема дорожек качения 1x4 для стабильного хода и равномерной передачи нагрузки.
- Фланцевое исполнение с 6 отверстиями под крепёж диаметром 5,5 мм.
- Резьба под маслёнку M6 для подачи смазки в рабочую зону ШВП.
Размерный ряд серии DFU
Ниже приведена таблица всех типоразмеров двойных гаек ШВП серии DFU, представленных в ассортименте TECHNIX. Текущий товар DFU1605TECHNIX выделен.
Технические параметры и условия эксплуатации
В составе шарико-винтовой передачи гайка DFU1605TECHNIX преобразует вращение винта 16x5 в точное линейное перемещение с высоким КПД. Двойная конструкция с преднатягом и шариками диаметром 3,175 мм уменьшает осевой люфт, повышает жёсткость узла и обеспечивает стабильную работу в приводах позиционирования. Динамическая нагрузка составляет 1,38 kN, статическая — 3,052 kN, что делает данную гайку подходящим решением для компактных и средненагруженных линейных систем с классом точности C7.
- Диаметр винта: 16 мм; шаг: 5 мм.
- Длина гайки L: 100 мм.

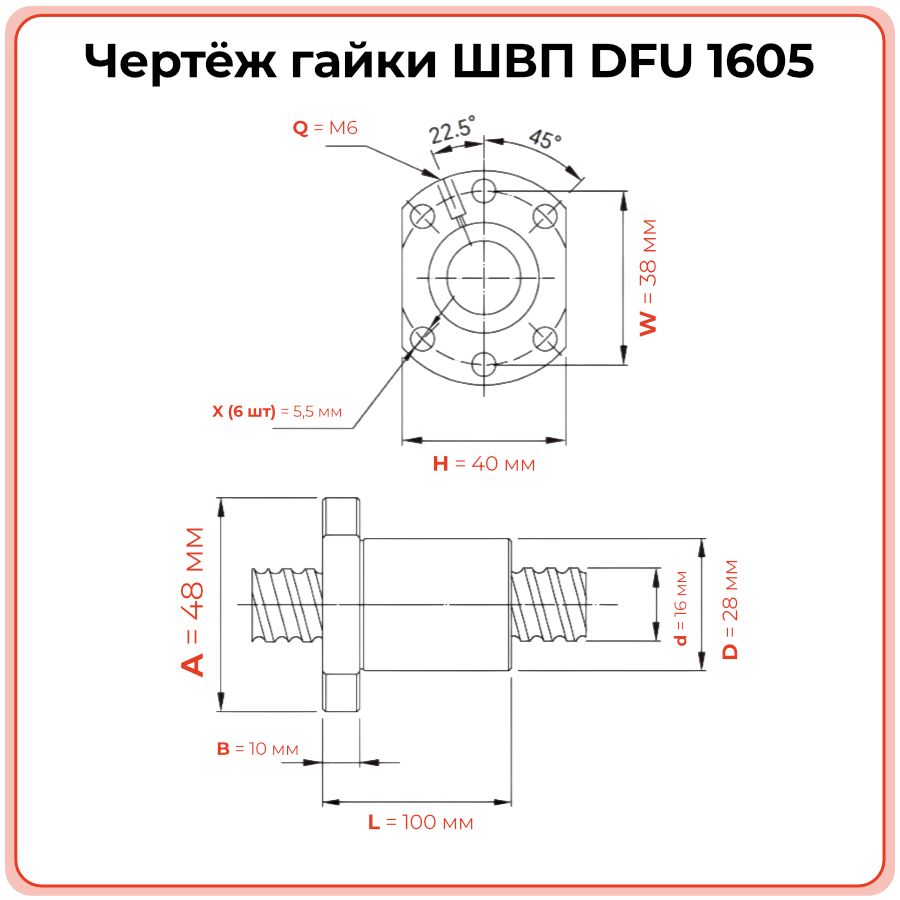

- Диаметр посадки D: 28 мм; диаметр фланца A: 48 мм.
- Толщина фланца B: 10 мм; диаметр окружности отверстий W: 38 мм.
- Отверстия под крепёж: 6 шт., диаметр 5,5 мм.
- Диаметр шариков Dw: 3,175 мм; количество дорожек качения: 1x4.
- Динамическая нагрузка C: 1,38 kN; статическая нагрузка C0: 3,052 kN.
- Рекомендуемые условия эксплуатации: регулярная смазка через резьбу M6, защита от пыли, стружки и влаги, отсутствие перекоса и ударных нагрузок на узел ШВП.
Применяемость
Гайка ШВП DFU1605TECHNIX используется в приводах линейного перемещения, где важны точность, повторяемость и повышенная жёсткость по сравнению с одинарными гайками. Компактный типоразмер 16x5 подходит для осей с ограниченным монтажным пространством, при этом двойная схема позволяет уменьшить люфт и повысить стабильность перемещения в рабочих циклах с частыми реверсами.
- Оси X/Y/Z компактных станков с ЧПУ и настольных фрезерных комплексов.
- Линейные модули и портальные системы с требованиями к жёсткости и повторяемости перемещения.
- Подающие механизмы, салазки и координатные столы в промышленном оборудовании.
- Автоматизированные линии, сборочные и упаковочные машины с приводами на ШВП.
- Измерительные, лабораторные и робототехнические установки с точным линейным позиционированием.
Аналоги
По типоразмеру гайка DFU1605TECHNIX соответствует распространённому исполнению двойных гаек ШВП серии DFU1605 и имеет прямые или близкие аналоги у других производителей. Ниже приведены типовые соответствия по серии и типоразмеру для подбора замены.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Перед монтажом убедитесь, что винт имеет диаметр 16 мм и шаг 5 мм, а рабочие поверхности чистые и не повреждены. Гайку рекомендуется устанавливать через монтажную втулку или аккуратно переводить на винт без выпадения шариков, после чего равномерно закрепить фланец через 6 отверстий.
Да, если винт 16x5 не имеет выраженного износа, раковин, деформаций профиля и сохраняет рабочую точность. Перед заменой следует проверить совместимость по шагу, диаметру, состоянию дорожек и остаточному ресурсу узла.
DFU1605 — это двойная гайка ШВП с преднатягом, которая обеспечивает более высокую осевую жёсткость и меньший люфт по сравнению с одинарной SFU1605. Такое исполнение лучше подходит для приводов, где важны точность позиционирования и устойчивость к реверсивным нагрузкам.
На необходимость замены указывают увеличение люфта, снижение плавности хода, посторонний шум, рывки при перемещении и ухудшение точности позиционирования. В таких случаях рекомендуется провести диагностику узла ШВП и оценить состояние как гайки, так и винта.
Для стабильной работы узла требуется регулярная подача смазки через резьбу под маслёнку M6, а также защита от абразивной пыли, стружки и влаги. Периодичность обслуживания зависит от режима нагрузки, частоты циклов и условий окружающей среды.
