О товаре

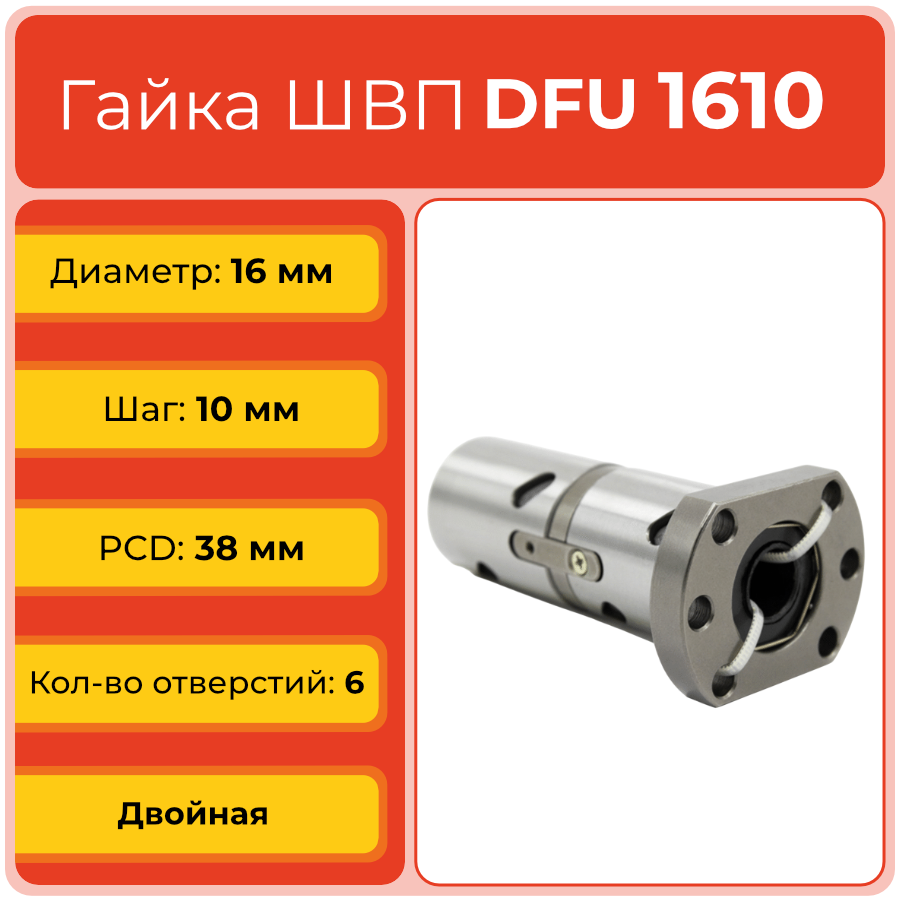

Гайка ШВП DFU1610TECHNIX — двойная гайка шарико-винтовой передачи для винта диаметром 16 мм с шагом 10 мм, выполненная во фланцевом исполнении с шестью крепёжными отверстиями, класс точности C7. Узел рассчитан на точное линейное перемещение с повышенной жёсткостью и уменьшенным люфтом в приводах ЧПУ, автоматизированных осях и линейных модулях.
Двойная гайка DFU1610TECHNIX работает в паре с шариковым винтом 16x10, преобразуя вращение двигателя в быстрое линейное перемещение каретки. Конструкция с преднатягом между половинами гайки и рециркуляцией шариков снижает осевой люфт, повышает стабильность хода и делает узел эффективным для систем позиционирования CNC и промышленной автоматизации.
Расшифровка артикула
Обозначение DFU1610TECHNIX включает базовые параметры двойной гайки ШВП: тип исполнения, диаметр винта и шаг. Расшифровка артикула помогает корректно подобрать совместимый винт, определить назначение узла и обеспечить надёжную работу линейной передачи в составе оборудования.
- DFU — двойная гайка шарико-винтовой передачи с фланцем, предназначенная для работы с преднатягом и повышенной осевой жёсткостью.
- 16 — номинальный диаметр винта ШВП: 16 мм.
- 10 — шаг винта: 10 мм, подходящий для более быстрого линейного перемещения по сравнению с шагом 5 мм.
- TECHNIX — исполнение бренда TECHNIX для применения в станках с ЧПУ, линейных осях и системах промышленной автоматизации.
Полное обозначение: DFU1610TECHNIX. При подборе учитывайте диаметр винта, шаг 10 мм, размеры фланца, тип двойной гайки и класс точности C7.
Конструкция и устройство

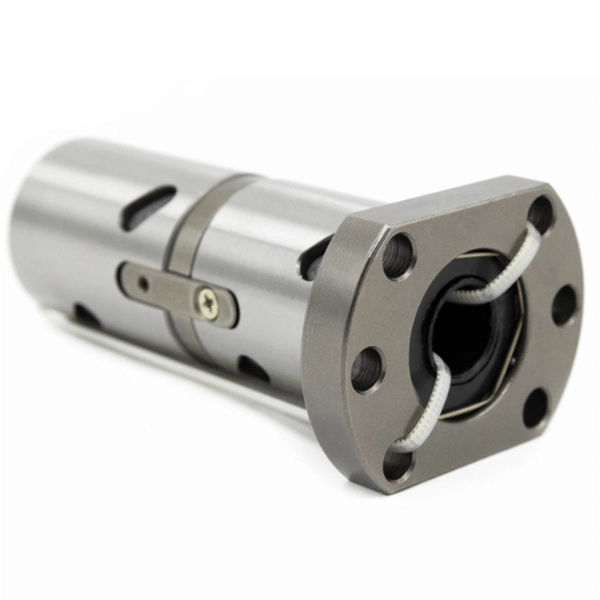

Гайка DFU1610TECHNIX выполнена в виде двойного узла ШВП со стальным корпусом и фланцем, рассчитанного на работу с винтом 16x10. Внутренние дорожки качения под шарики диаметром 3,175 мм образуют рециркуляционную схему 1x3, которая обеспечивает плавный ход и стабильный контакт по профилю винта. Длина корпуса 118 мм, во фланце предусмотрены 6 крепёжных отверстий диаметром 5,5 мм, а резьба M6 под маслёнку позволяет регулярно подавать смазку в рабочую зону.
- Двойная конструкция гайки с преднатягом для уменьшения люфта и повышения жёсткости узла.
- Стальной корпус с фланцем и обработанными дорожками качения под шарики Dw 3,175 мм.
- Схема дорожек качения 1x3, согласованная с винтом диаметром 16 мм и шагом 10 мм.
- Фланцевое исполнение с 6 отверстиями под крепёж диаметром 5,5 мм.
- Резьба под маслёнку M6 для обслуживания и подачи смазки в узел ШВП.
Размерный ряд серии DFU
Ниже приведена таблица всех типоразмеров двойных гаек ШВП серии DFU, представленных в ассортименте TECHNIX. Текущий товар DFU1610TECHNIX выделен.
Технические параметры и условия эксплуатации
В составе шарико-винтовой передачи гайка DFU1610TECHNIX обеспечивает преобразование вращения винта 16x10 в быстрое линейное перемещение с высоким КПД. За счёт двойной конструкции с преднатягом узел отличается уменьшенным осевым люфтом и более стабильной работой при реверсивных циклах. Конфигурация с шариками диаметром 3,175 мм и дорожками 1x3 позволяет передавать динамическую нагрузку до 1,103 kN при статической до 2,401 kN, а класс точности C7 делает модель пригодной для большинства промышленных систем ЧПУ и автоматизированных осей.

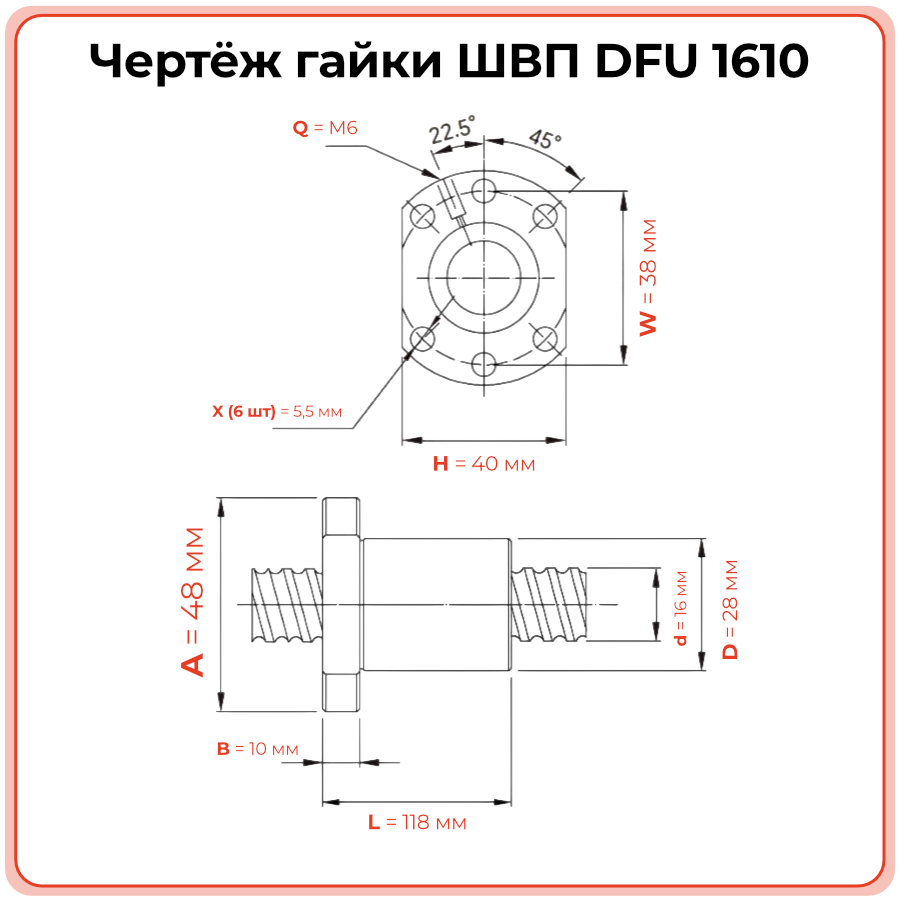

- Диаметр винта: 16 мм; шаг: 10 мм.
- Длина гайки L: 118 мм.
- Диаметр посадки D: 28 мм; диаметр фланца A: 48 мм.
- Толщина фланца B: 10 мм; диаметр окружности отверстий W: 38 мм.
- Отверстия под крепёж: 6 шт., диаметр 5,5 мм.
- Диаметр шариков Dw: 3,175 мм; количество дорожек качения: 1x3.
- Динамическая нагрузка C: 1,103 kN; статическая нагрузка C0: 2,401 kN.
- Условия эксплуатации: регулярная смазка через резьбу M6, защита от загрязнений и влаги, точная соосность при монтаже и отсутствие ударных нагрузок на узел.
Применяемость
Гайка ШВП DFU1610TECHNIX применяется в приводах линейного перемещения, где требуется сочетание высокой скорости подачи, приемлемой жёсткости и компактных монтажных размеров. Шаг 10 мм делает эту модель особенно удобной для осей, на которых важна скорость перемещения при сохранении точности и повторяемости позиционирования.
- Скоростные оси X/Y/Z в компактных станках с ЧПУ и автоматизированных модулях.
- Линейные приводы и координатные системы, где важна повышенная подача на один оборот винта.
- Портальные системы и перемещающие каретки в упаковочном, сборочном и маркировочном оборудовании.
- Модули промышленной автоматизации с частыми реверсами и повторяющимися рабочими циклами.
- Оборудование, где требуется баланс между скоростью линейного хода, компактностью и точностью узла ШВП.
Аналоги
По типоразмеру гайка DFU1610TECHNIX соответствует распространённому исполнению двойных гаек ШВП серии DFU1610 и имеет аналоги у ряда производителей линейной техники. Ниже приведены типовые соответствия по серии и обозначению для предварительного подбора замены.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Перед монтажом убедитесь, что винт соответствует типоразмеру 16x10, а его поверхность очищена от загрязнений и не имеет повреждений. Гайку рекомендуется переводить на винт через монтажную втулку или аккуратно навинчивать без выпадения шариков, после чего равномерно закрепить фланец через 6 отверстий.
Да, если винт 16x10 не изношен, не имеет деформаций и сохраняет рабочую точность профиля. Перед заменой следует проверить совместимость по шагу, диаметру, состоянию рабочих поверхностей и остаточному ресурсу винта.
Основное отличие заключается в шаге винта: у DFU1610 он составляет 10 мм, что обеспечивает более быстрое линейное перемещение на один оборот винта. DFU1605 больше подходит для более плавной и точной подачи, тогда как DFU1610 чаще выбирают для осей с повышенной скоростью перемещения.
Признаками необходимости замены являются увеличение люфта, ухудшение плавности хода, появление шума, рывков и снижение точности позиционирования. В таких случаях рекомендуется провести диагностику всего узла ШВП, включая винт и опоры.
Для стабильной работы узла требуется регулярная подача смазки через резьбу под маслёнку M6, контроль чистоты зоны перемещения и защита от стружки, пыли и влаги. Интервалы обслуживания зависят от режима нагрузки, скорости перемещения и условий эксплуатации оборудования.
