О товаре

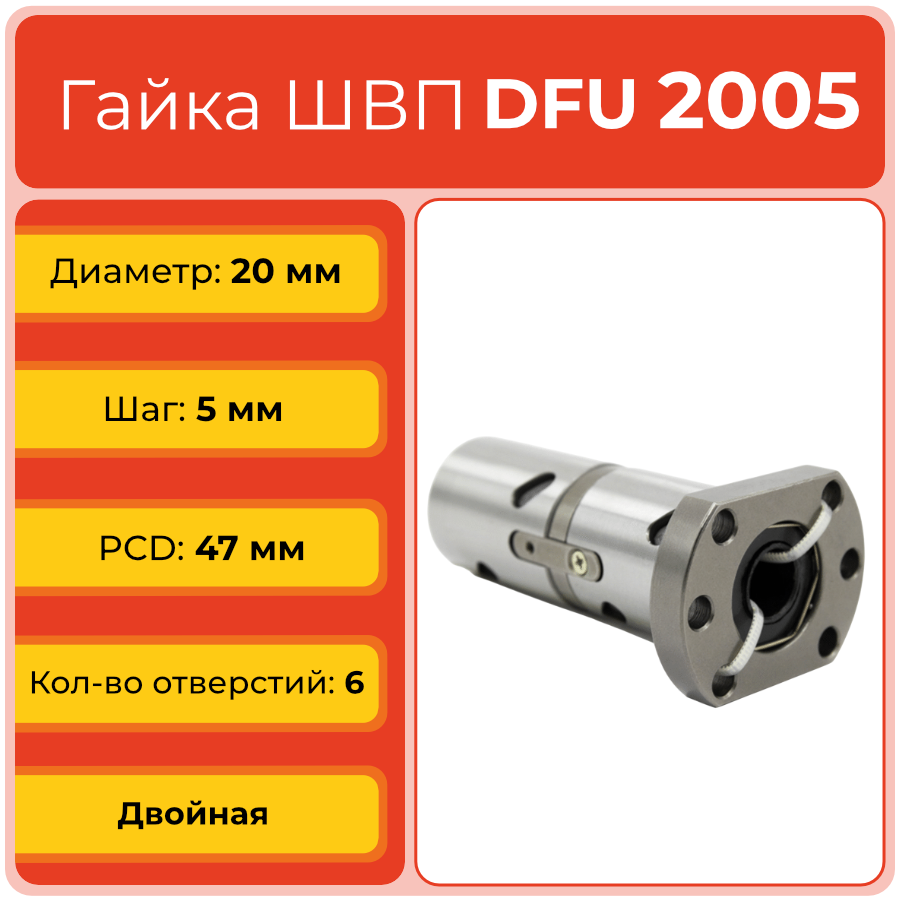

Гайка ШВП DFU2005TECHNIX — двойная гайка шарико-винтовой передачи для винта диаметром 20 мм с шагом 5 мм, во фланцевом исполнении с шестью крепёжными отверстиями, класс точности C7. Узел с преднатягом обеспечивает высокую осевую жёсткость и сниженный люфт в приводах осей ЧПУ, линейных модулях и промышленном оборудовании средней грузоподъёмности.
Двойная гайка DFU2005TECHNIX работает в паре с шариковым винтом 20x5, преобразуя вращение сервопривода или шагового двигателя в точное линейное перемещение каретки. Преднатяг между половинами гайки и работа шариков по винтовым дорожкам снижают осевой люфт, повышают жёсткость узла и обеспечивают стабильность позиционирования в системах CNC и автоматизированных линиях.
Расшифровка артикула
Обозначение DFU2005TECHNIX отражает тип конструкции, диаметр винта и шаг шарико-винтовой передачи. Корректная расшифровка артикула позволяет быстро определить совместимость по геометрии и назначению узла при подборе или замене компонентов линейного привода.
- DFU — двойная гайка шарико-винтовой передачи с фланцем, рассчитанная на работу с преднатягом и повышенной осевой жёсткостью.
- 20 — номинальный диаметр винта ШВП: 20 мм.
- 05 — шаг винта: 5 мм, обеспечивающий плавное и точное линейное перемещение.
- TECHNIX — исполнение бренда TECHNIX для применения в промышленной автоматике, станках с ЧПУ и линейных системах позиционирования.
Полное обозначение: DFU2005TECHNIX. При заказе ориентируйтесь на диаметр винта 20 мм, шаг 5 мм, конструкцию двойной гайки с преднатягом, размеры фланца и класс точности C7.
Конструкция и устройство

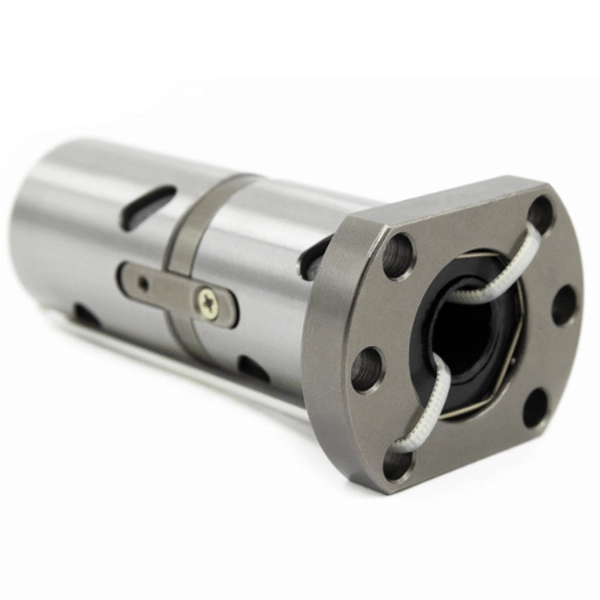

Гайка DFU2005TECHNIX представляет собой двойной узел ШВП со стальным корпусом и фланцем, предназначенный для работы с винтом 20x5. Внутренние винтовые дорожки под шарики диаметром 3,175 мм образуют рециркуляционную схему 1x4, обеспечивающую стабильный контакт, равномерное распределение нагрузки и плавный ход. Корпус длиной 101 мм, посадочный диаметр 36 мм и фланец диаметром 58 мм с шестью отверстиями 6,6 мм позволяют надёжно интегрировать узел в конструкцию машины.
- Двойная конструкция с преднатягом для уменьшения осевого люфта и повышения жёсткости.
- Стальной корпус с обработанными дорожками качения под шарики Dw 3,175 мм.
- Схема дорожек качения 1x4, согласованная с профилем винта 20x5.
- Фланец с 6 отверстиями под крепёж диаметром 6,6 мм и окружностью отверстий 47 мм.
- Резьба под маслёнку M6 для подачи смазки в рабочую зону шарико-винтовой передачи.
Размерный ряд серии DFU
Ниже приведена таблица всех типоразмеров двойных гаек ШВП серии DFU, представленных в ассортименте TECHNIX. Текущий товар DFU2005TECHNIX выделен.
Технические параметры и условия эксплуатации
В составе шарико-винтовой передачи гайка DFU2005TECHNIX обеспечивает преобразование вращения винта 20x5 в линейное перемещение с высоким КПД и повышенной жёсткостью. Двойная конструкция с преднатягом и шариками диаметром 3,175 мм по дорожкам 1x4 снижает осевой люфт и повышает устойчивость к переменным нагрузкам. Динамическая нагрузка составляет 1,551 kN, статическая — 3,875 kN, что позволяет использовать узел в осевых приводах средней грузоподъёмности с требуемым классом точности C7.

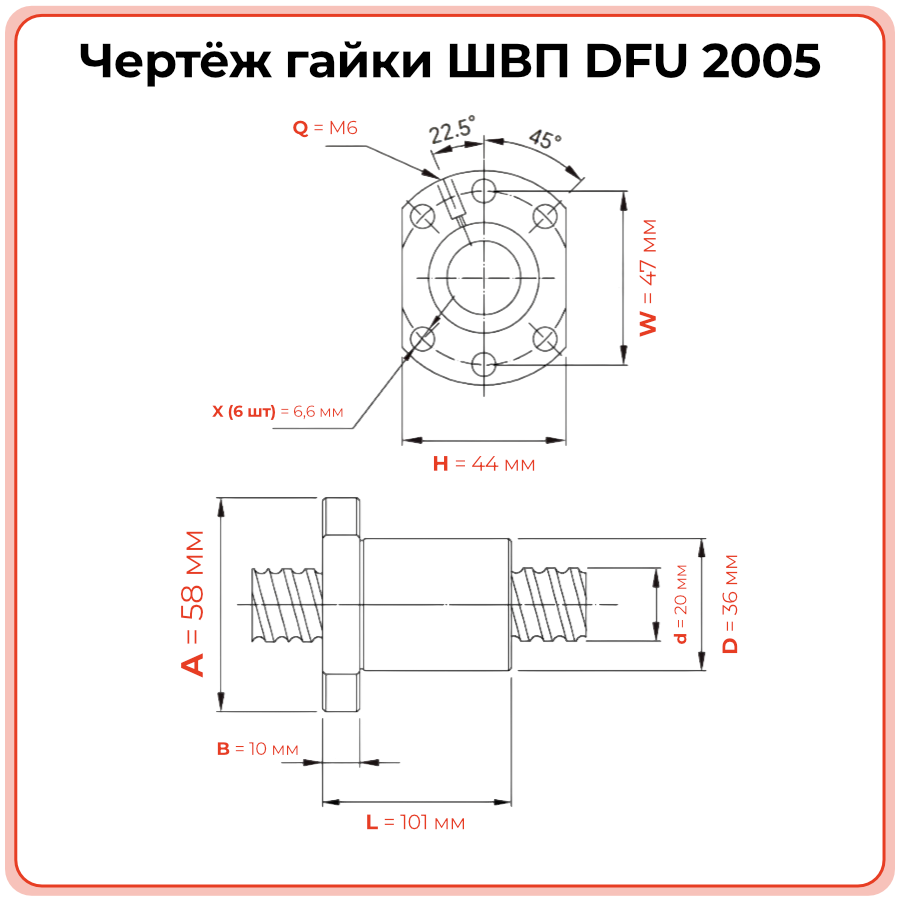

- Диаметр винта: 20 мм; шаг: 5 мм.
- Длина гайки L: 101 мм.
- Диаметр посадки D: 36 мм; диаметр фланца A: 58 мм.
- Толщина фланца B: 10 мм; диаметр окружности отверстий W: 47 мм.
- Отверстия под крепёж: 6 шт., диаметр 6,6 мм.
- Диаметр шариков Dw: 3,175 мм; количество дорожек качения: 1x4.
- Динамическая нагрузка C: 1,551 kN; статическая нагрузка C0: 3,875 kN.
- Условия эксплуатации: регулярная смазка через резьбу M6, защита узла от абразивной пыли и стружки, корректная соосность и отсутствие ударных нагрузок при работе.
Применяемость
Гайка ШВП DFU2005TECHNIX применяется в приводах линейного перемещения, где требуется сочетание повышенной грузоподъёмности, жёсткости и точности. Типоразмер 20x5 подходит для осей среднего размера с ограниченным люфтом и стабильным позиционированием в режиме повторяющихся циклов.
- Оси станков с ЧПУ среднего класса, включая фрезерные и токарные комплексы.
- Линейные модули и портальные системы в сборочном и упаковочном оборудовании.
- Подающие механизмы и столы в металлообрабатывающем и деревообрабатывающем оборудовании.
- Автоматизированные линии транспортировки и позиционирования заготовок и изделий.
- Робототехнические и измерительные системы, где требуется устойчивость к нагрузкам и точное линейное перемещение.
Аналоги
По типоразмеру гайка DFU2005TECHNIX соответствует широко распространённой серии двойных гаек ШВП DFU2005 и имеет аналоги у ведущих производителей линейной техники. Ниже приведены типовые соответствия по обозначению для предварительного подбора заменяемых позиций.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Перед установкой необходимо убедиться, что винт имеет диаметр 20 мм и шаг 5 мм, а рабочие поверхности очищены от загрязнений. Гайку переводят на винт через монтажную втулку или аккуратно навинчивают без выпадения шариков, после чего фланец фиксируют через 6 отверстий с равномерной затяжкой крепежа.
Замена только гайки допустима при отсутствии выраженного износа, раковин и деформаций профиля винта 20x5. Перед монтажом новой гайки важно проверить соответствие шага, диаметра, состояние дорожек и оценить остаточный ресурс винта.
Двойная гайка DFU2005 предпочтительна в приводах, где критична жёсткость узла, требуется минимальный осевой люфт и устойчивость к переменным и реверсивным нагрузкам. Она обеспечивает более стабильное позиционирование по сравнению с одинарной гайкой при сопоставимых габаритах.
Необходимость замены указывают рост люфта, шум, рывки при перемещении, ухудшение точности позиционирования и следы износа на винте. В таких случаях рекомендуется провести диагностику узла ШВП и при необходимости заменить гайку и проверить состояние винта и опор.
Рекомендуется использовать смазки, предназначенные для шарико-винтовых передач, с периодическим обновлением через резьбу под маслёнку M6. Для увеличения ресурса важно защищать узел от абразивной пыли и стружки, следить за плавностью хода и соблюдать регламент обслуживания согласно условиям эксплуатации.
