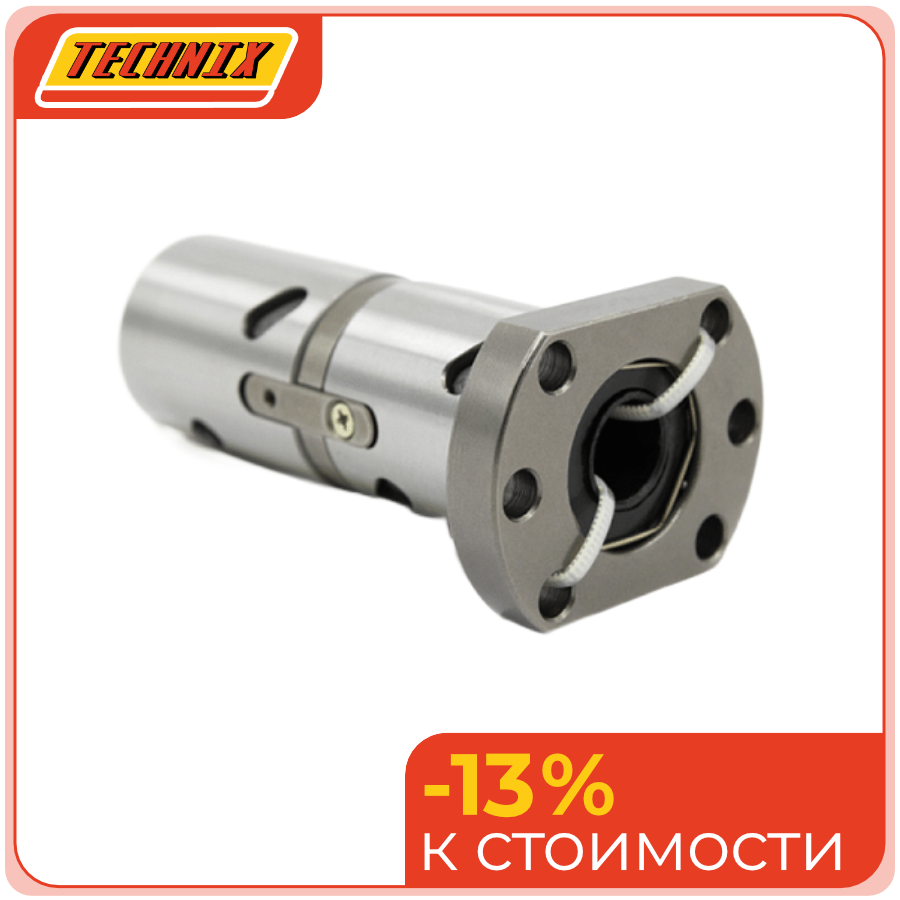

О товаре
Гайка ШВП DFU2505TECHNIX — двойная гайка шарико-винтовой передачи для винта диаметром 25 мм с шагом 5 мм, во фланцевом исполнении с шестью крепёжными отверстиями, класс точности C7. Конструкция с преднатягом обеспечивает высокую осевую жёсткость и сниженный люфт в приводах осей ЧПУ, линейных модулях и промышленном оборудовании, работающем в циклических режимах.
Двойная гайка DFU2505TECHNIX работает в составе шарико-винтовой передачи 25x5 и преобразует вращение двигателя в плавное линейное перемещение каретки. Преднатяг между двумя частями гайки и работа шариков по винтовым дорожкам уменьшают осевой люфт, повышают жёсткость узла и улучшают повторяемость позиционирования в системах CNC и автоматизированных линиях.

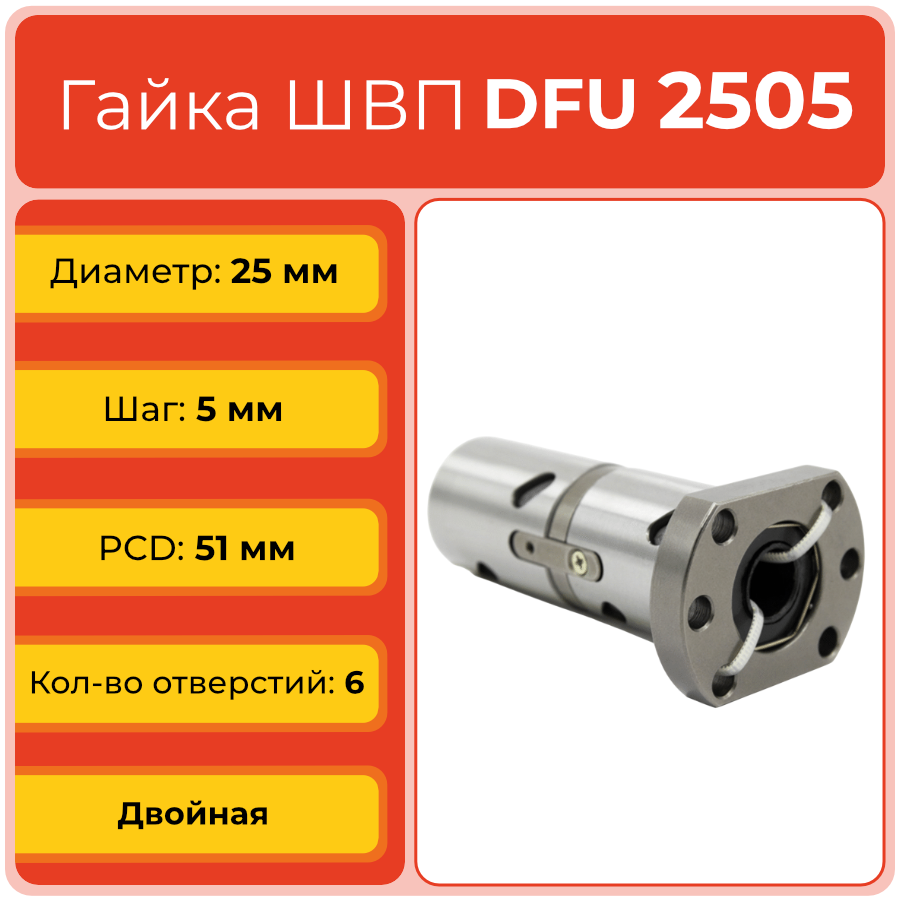

Расшифровка
Обозначение DFU2505TECHNIX содержит ключевые параметры двойной гайки ШВП: тип, диаметр винта и шаг. Такая расшифровка помогает корректно подобрать совместимый винт и оценить область применения узла при проектировании или обслуживании линейных приводов.
- DFU — двойная гайка шарико-винтовой передачи с фланцем, рассчитанная на работу с преднатягом и повышенной осевой жёсткостью.
- 25 — номинальный диаметр винта ШВП: 25 мм.
- 05 — шаг винта: 5 мм, ориентированный на точное и плавное перемещение.
- TECHNIX — исполнение бренда TECHNIX для использования в промышленной автоматике, станках с ЧПУ и линейных модулях.
Полное обозначение: DFU2505TECHNIX. При заказе важно учитывать диаметр винта 25 мм, шаг 5 мм, размеры фланца, тип двойной гайки и требуемый класс точности C7.

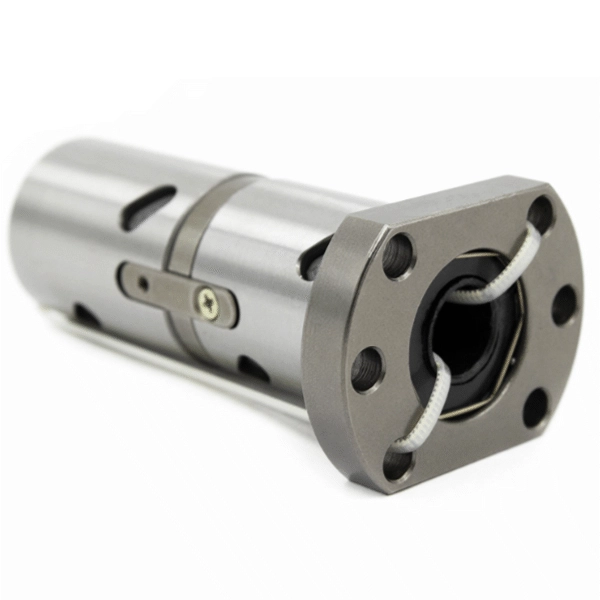

Конструкция и устройство

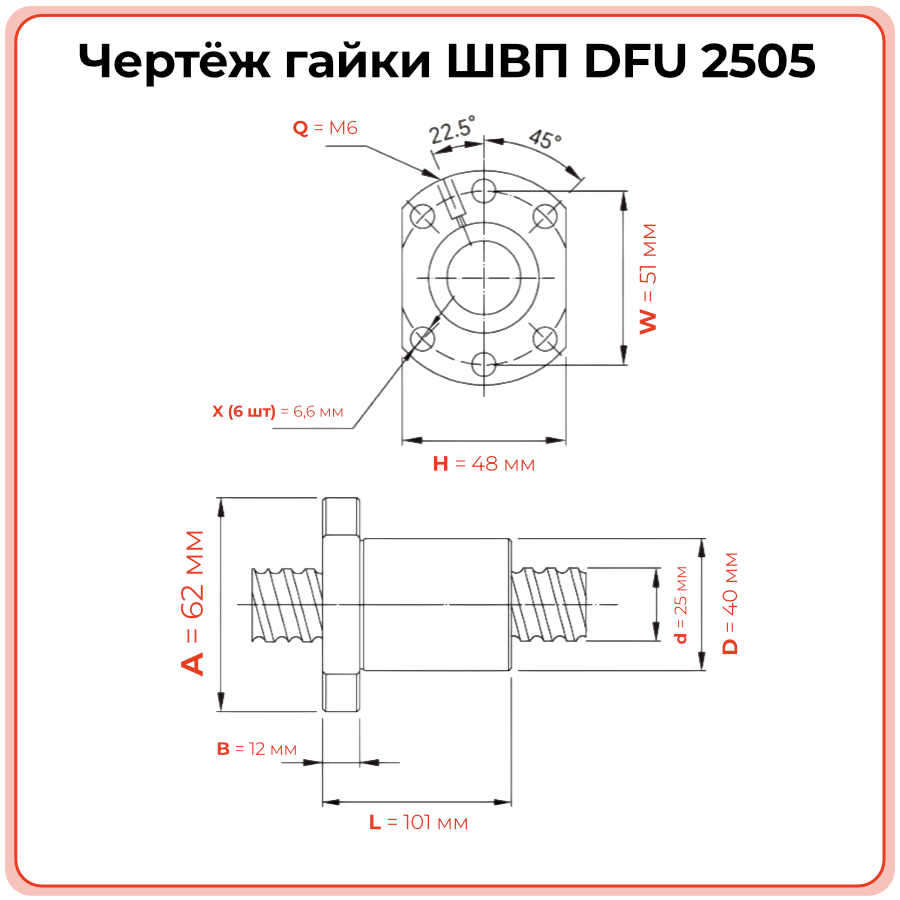

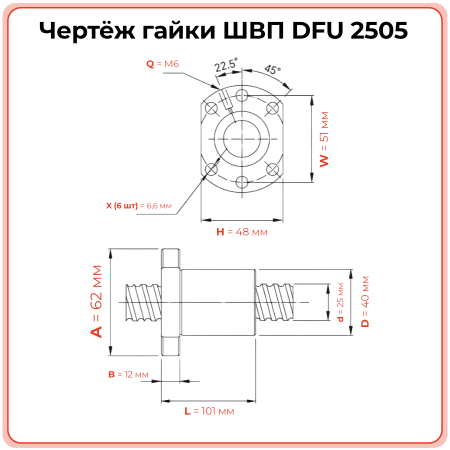

Гайка DFU2505TECHNIX выполнена в виде двойного узла ШВП со стальным корпусом и фланцем, предназначенного для работы с винтом 25x5. Внутренние винтовые дорожки под шарики диаметром 3,175 мм образуют рециркуляционную систему 1x4, обеспечивающую стабильный контакт и плавный ход при переменных нагрузках. Длина корпуса 101 мм, посадочный диаметр 40 мм и фланец диаметром 62 мм с шестью отверстиями 6,6 мм позволяют надёжно закрепить узел в конструкции станка или модуля.
- Двойная конструкция с преднатягом для уменьшения осевого люфта и повышения жёсткости привода.
- Стальной корпус с обработанными дорожками качения под шарики Dw 3,175 мм.
- Схема дорожек качения 1x4, согласованная с профилем винта 25x5.
- Фланец с 6 отверстиями под крепёж диаметром 6,6 мм и окружностью отверстий 51 мм.
- Резьба под маслёнку M6 для организации смазки и продления ресурса узла ШВП.
Размерный ряд серии DFU
Таблица ниже показывает основные типоразмеры двойных гаек ШВП серии DFU в ассортименте TECHNIX. Текущий товар DFU2505TECHNIX выделен.
Технические параметры и условия эксплуатации
В составе шарико-винтовой передачи гайка DFU2505TECHNIX преобразует вращение винта 25x5 в линейное перемещение с высоким КПД и повышенной жёсткостью. Двойная конструкция с преднатягом и шариками диаметром 3,175 мм по дорожкам 1x4 снижает осевой люфт, обеспечивает устойчивость к переменным нагрузкам и повышает точность позиционирования. Динамическая нагрузка составляет 1,724 kN, статическая — 4,904 kN, что делает узел подходящим для осей средней и повышенной нагрузочной способности при классе точности C7.
- Диаметр винта: 25 мм; шаг: 5 мм.
- Длина гайки L: 101 мм.
- Диаметр посадки D: 40 мм; диаметр фланца A: 62 мм.
- Толщина фланца B: 10 мм; диаметр окружности отверстий W: 51 мм.
- Отверстия под крепёж: 6 шт., диаметр 6,6 мм.
- Диаметр шариков Dw: 3,175 мм; количество дорожек качения: 1x4.
- Динамическая нагрузка C: 1,724 kN; статическая нагрузка C0: 4,904 kN.
- Условия эксплуатации: регулярная смазка через резьбу M6, защита узла от абразивной пыли и стружки, соблюдение соосности и отсутствие ударных нагрузок при работе.
Применяемость
Гайка ШВП DFU2505TECHNIX применяется в приводах линейного перемещения, где требуется сочетание высокой жёсткости, точности и повышенной грузоподъёмности. Типоразмер 25x5 подходит для осей среднего и крупного формата с требованиями к стабильности позиционирования и ресурсу в условиях интенсивной эксплуатации.
- Оси X/Y/Z станков с ЧПУ среднего и тяжёлого класса.
- Линейные модули и портальные системы в сборочном, упаковочном и транспортном оборудовании.
- Подающие столы и позиционирующие каретки в металлообрабатывающих и деревообрабатывающих комплексах.
- Автоматизированные производственные линии, требующие точного повторяемого перемещения.
- Робототехнические и измерительные системы, где важна устойчивость к нагрузкам и минимальный люфт.
Аналоги
По типоразмеру гайка DFU2505TECHNIX соответствует распространённой серии двойных гаек ШВП DFU2505 и имеет аналоги у ряда производителей линейной техники. Ниже приведены типовые соответствия по обозначению для предварительного подбора замен.
Точное соответствие необходимо подтверждать по каталожным размерам, характеристикам преднатяга и допустимым нагрузкам конкретной модели.
Часто задаваемые вопросы
Перед монтажом убедитесь, что винт соответствует типоразмеру 25x5 и рабочие поверхности очищены от загрязнений. Гайку рекомендуется переводить на винт через монтажную втулку или аккуратно навинчивать без потери шариков, после чего равномерно затянуть крепёж во фланце по всем 6 отверстиям.
Допустимо при условии, что винт 25x5 не имеет выраженного износа, раковин, деформаций профиля и сохраняет геометрию. Обязательно проверьте совместимость по шагу, диаметру, состоянию дорожек и оцените остаточный ресурс винта.
DFU2505 с шагом 5 мм целесообразна там, где на первом месте стоят плавность хода и более точное позиционирование. DFU2510, напротив, больше подходит для осей с повышенной скоростью перемещения, когда важнее подача на один оборот винта.
Критическими признаками являются рост люфта, появление стуков и шума, рывки при перемещении, снижение точности позиционирования и следы износа на винте. В таких случаях рекомендуется диагностика узла ШВП с последующей заменой гайки и проверкой винта.
Рекомендуется регулярная подача смазки через резьбу под маслёнку M6, использование смазочных материалов, предназначенных для ШВП, и защита узла от пыли, стружки и влаги. Периодичность обслуживания определяется режимом нагрузки, скоростью перемещения и условиями эксплуатации оборудования.
