О товаре

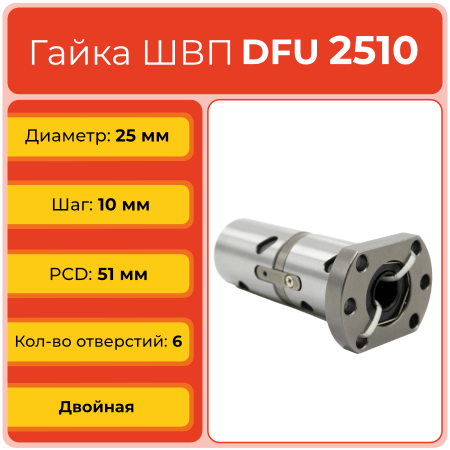

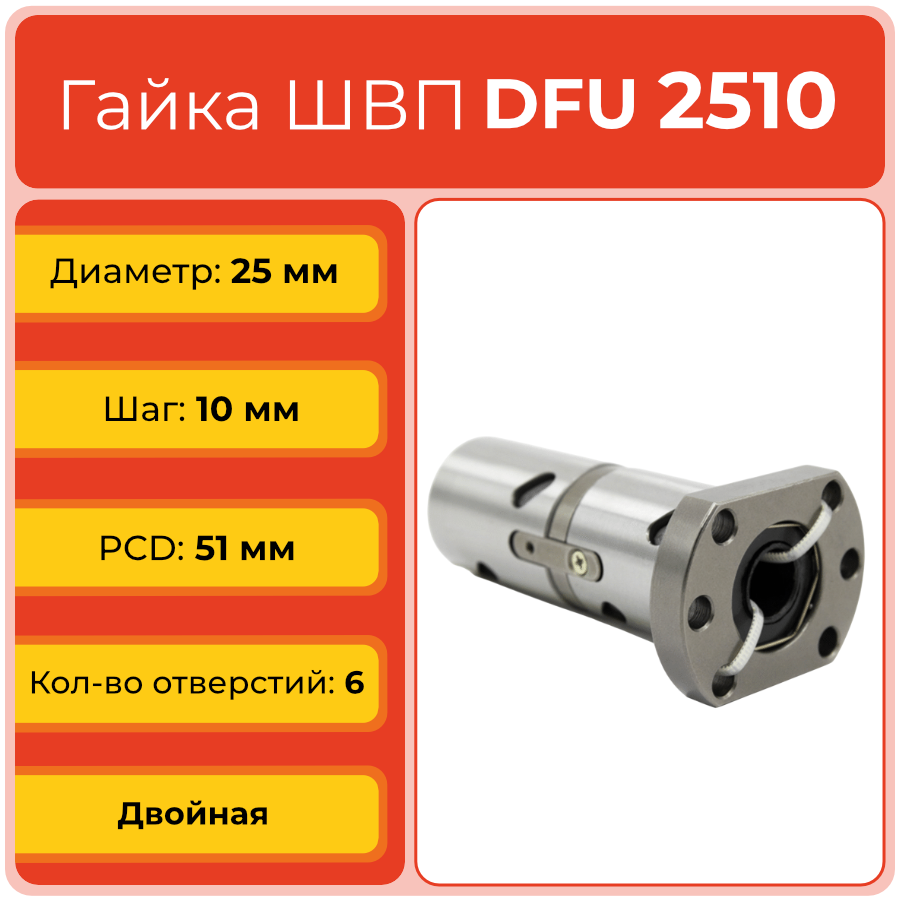

Гайка ШВП DFU2510TECHNIX — двойная гайка шарико-винтовой передачи для винта диаметром 25 мм с шагом 10 мм, во фланцевом исполнении с шестью крепёжными отверстиями, класс точности C7. Узел с преднатягом обеспечивает высокую осевую жёсткость, сниженный люфт и устойчивую работу на скоростных осях ЧПУ и в линейных модулях промышленной автоматизации.
Двойная гайка DFU2510TECHNIX работает в составе шарико-винтовой передачи 25x10, преобразуя вращение двигателя в быстрое линейное перемещение каретки. Увеличенный шаг 10 мм даёт большую подачу на один оборот винта, а преднатяг между половинами гайки и контакт шариков по винтовым дорожкам уменьшают люфт и повышают повторяемость позиционирования на высоких скоростях. [file:26]
Расшифровка артикула
Обозначение DFU2510TECHNIX позволяет быстро понять тип конструкции, диаметр винта и шаг шарико-винтовой передачи. Это облегчает подбор совместимого винта и замен доработки узла в существующем оборудовании.
- DFU — двойная гайка шарико-винтовой передачи с фланцем, рассчитанная на работу с преднатягом и повышенной осевой жёсткостью.
- 25 — номинальный диаметр винта ШВП: 25 мм.
- 10 — шаг винта: 10 мм, обеспечивающий увеличенную подачу на один оборот по сравнению с вариантом 2505.
- TECHNIX — исполнение бренда TECHNIX для применения в станках с ЧПУ, линейных модулях и системах промышленной автоматизации.
Полное обозначение: DFU2510TECHNIX. При заказе учитывайте диаметр винта 25 мм, шаг 10 мм, параметры фланца, исполнение двойной гайки и класс точности.
Конструкция и устройство

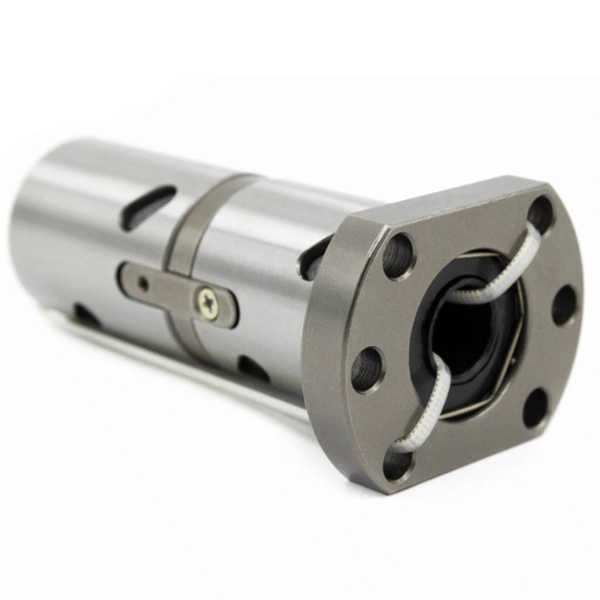

Гайка DFU2510TECHNIX представляет собой двойной узел ШВП со стальным корпусом и фланцем, рассчитанный на работу с винтом 25x10. Внутренние винтовые дорожки под шарики диаметром 4,762 мм образуют рециркуляционную систему 1x4, которая обеспечивает стабильный контакт, плавный ход и передачу значительных нагрузок. Длина корпуса 145 мм, посадочный диаметр 40 мм и фланец диаметром 62 мм с шестью отверстиями 6,6 мм позволяют надёжно закрепить гайку в конструкциях станков и линейных модулей.
- Двойная конструкция с преднатягом для минимизации осевого люфта и повышения жёсткости узла.
- Стальной корпус с обработанными дорожками качения под шарики Dw 4,762 мм.
- Рециркуляционная схема дорожек 1x4 для устойчивой работы на высоких скоростях.
- Фланец с 6 отверстиями под крепёж диаметром 6,6 мм и окружностью расположения 51 мм.
- Резьба под маслёнку M6 для организации централизованной или точечной смазки узла ШВП.
Размерный ряд серии DFU
Таблица ниже показывает основные типоразмеры двойных гаек ШВП серии DFU в ассортименте TECHNIX. Текущий товар DFU2510TECHNIX выделен.

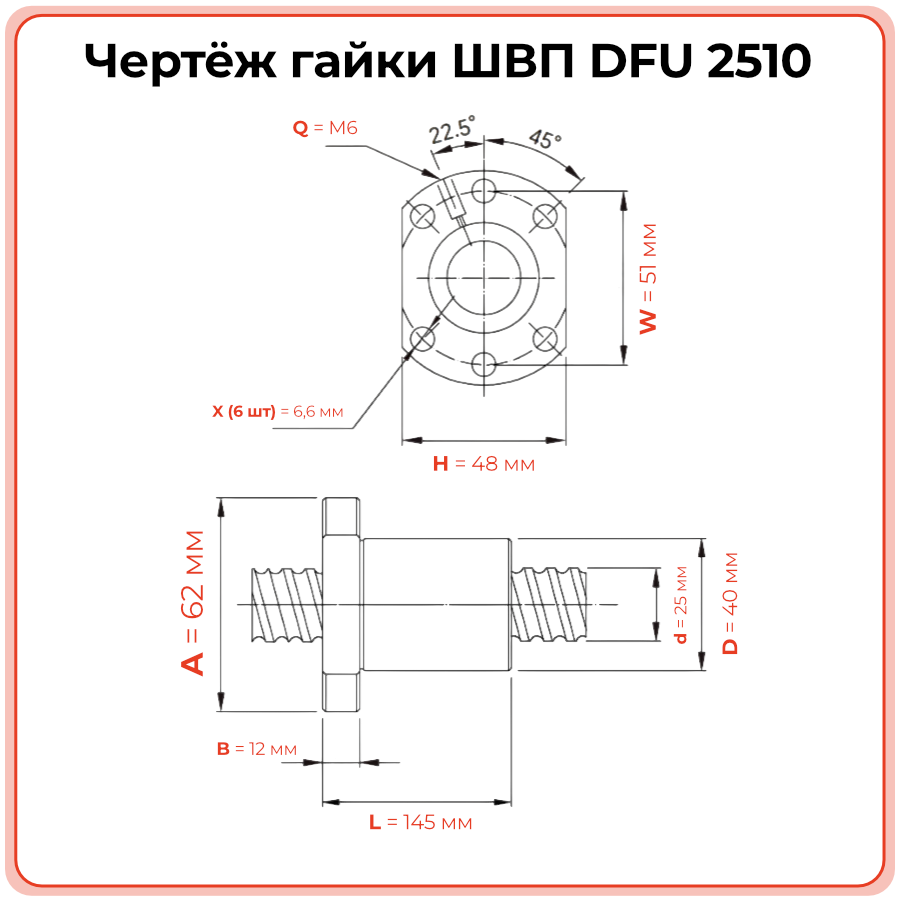

Технические параметры и условия эксплуатации
В составе шарико-винтовой передачи гайка DFU2510TECHNIX обеспечивает преобразование вращения винта 25x10 в быстрое линейное перемещение с высоким КПД и жёсткостью. За счёт двойной конструкции с преднатягом и шариков Dw 4,762 мм по дорожкам 1x4 уменьшается осевой люфт и повышается устойчивость к переменным нагрузкам. Динамическая нагрузка составляет 2,954 kN, статическая — 7,295 kN, что позволяет использовать узел в достаточно нагруженных и скоростных осях при классе точности C7.
- Диаметр винта: 25 мм; шаг: 10 мм.
- Длина гайки L: 145 мм.
- Диаметр посадки D: 40 мм; диаметр фланца A: 62 мм.
- Толщина фланца B: 12 мм; диаметр окружности отверстий W: 51 мм.
- Отверстия под крепёж: 6 шт., диаметр 6,6 мм.
- Диаметр шариков Dw: 4,762 мм; количество дорожек качения: 1x4.
- Динамическая нагрузка C: 2,954 kN; статическая нагрузка C0: 7,295 kN.
- Условия эксплуатации: регулярная смазка через резьбу M6, защита от загрязнений и стружки, соблюдение соосности винта и опор, отсутствие ударных и перегрузочных режимов.
Применяемость
Гайка ШВП DFU2510TECHNIX используется в приводах линейного перемещения, где важны высокая скорость подачи, достаточная грузоподъёмность и жёсткость узла. Типоразмер 25x10 подходит для осей среднего и крупного формата с интенсивной эксплуатацией и частыми реверсивными циклами.
- Скоростные оси X/Y/Z станков с ЧПУ среднего и тяжёлого класса.
- Линейные модули и портальные комплексы с повышенной подачей на оборот.
- Позиционирующие столы и каретки в металлообрабатывающем и деревообрабатывающем оборудовании.
- Автоматизированные линии транспортировки, сборки и упаковки с интенсивными рабочими циклами.
- Робототехнические и технологические комплексы, где требуется сочетание скорости перемещения и устойчивости к нагрузкам.
Аналоги
По типоразмеру гайка DFU2510TECHNIX соответствует распространённой серии двойных гаек ШВП DFU2510 и имеет аналоги у нескольких производителей линейной техники. Ниже приведены типовые соответствия по обозначению для предварительного подбора замен.
Точное соответствие необходимо подтверждать по каталожным размерам, параметрам преднатяга и допустимым нагрузкам конкретного производителя.
Часто задаваемые вопросы
Перед монтажом убедитесь, что винт соответствует типоразмеру 25x10 и его поверхность очищена от загрязнений. Гайку переводят на винт через монтажную втулку или аккуратно навинчивают без потери шариков, затем фланец фиксируют через 6 отверстий с равномерной затяжкой крепежа.
Это возможно, если винт 25x10 не имеет выраженного износа, раковин и деформаций профиля. Перед установкой новой гайки необходимо проверить состояние дорожек, совместимость по шагу и диаметру, а также оценить остаточный ресурс винта.
DFU2510 рационально использовать на оси, где важна высокая скорость линейного перемещения и большая подача на оборот. DFU2505 больше подходит для задач, где приоритетом являются плавность хода и более точное позиционирование при меньшей подаче.
Характерные признаки: увеличение люфта, появление стуков, шума и рывков при перемещении, снижение точности позиционирования и следы износа на винте. В таких случаях рекомендуется диагностика узла ШВП с последующей заменой изношенных компонентов.
Рекомендуется регулярная подача смазки через резьбу под маслёнку M6, использование смазочных материалов, предназначенных для ШВП, и защита узла от абразивной пыли, стружки и влаги. Периодичность обслуживания выбирают исходя из нагрузки, скорости и условий эксплуатации оборудования.
