О товаре

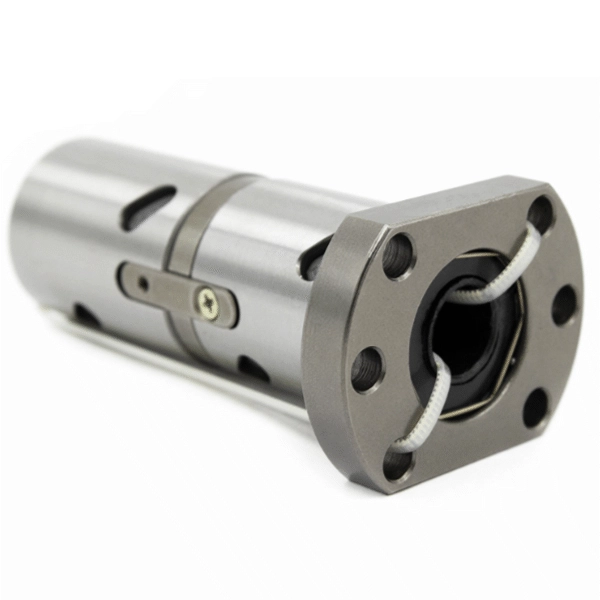

Гайка ШВП DFU3205TECHNIX — двойная гайка шарико-винтовой передачи для винта диаметром 32 мм с шагом 5 мм, во фланцевом исполнении с шестью крепёжными отверстиями, класс точности C7. Конструкция с преднатягом и увеличенным диаметром винта обеспечивает высокую осевую жёсткость и устойчивость к нагрузкам в приводах осей станков и тяжёлых линейных модулях.
Двойная гайка DFU3205TECHNIX работает в составе шарико-винтовой передачи 32x5, преобразуя вращение двигателя в точное линейное перемещение массивных кареток и столов. Небольшой шаг 5 мм в сочетании с преднатягом между двумя частями гайки уменьшает осевой люфт, повышает точность позиционирования и делает узел пригодным для ответственных промышленных применений.

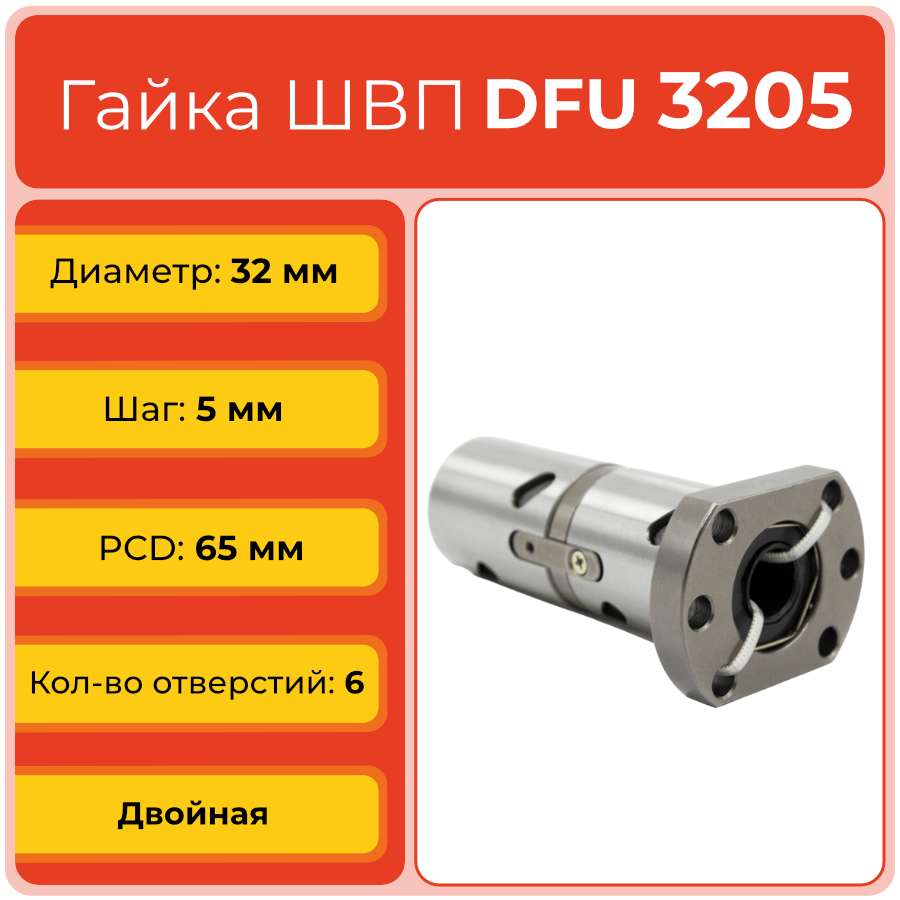

Расшифровка артикула
Обозначение DFU3205TECHNIX отражает ключевые параметры гайки шарико-винтовой передачи: тип конструкции, диаметр винта и шаг. Это облегчает подбор совместимого винта и замен при модернизации или ремонте узлов линейного перемещения.
- DFU — двойная гайка ШВП с фланцем, рассчитанная на работу с преднатягом и повышенной осевой жёсткостью.
- 32 — номинальный диаметр винта ШВП: 32 мм.
- 05 — шаг винта: 5 мм, ориентированный на точное и плавное перемещение при высокой нагрузке.
- TECHNIX — исполнение бренда TECHNIX для применения в промышленной автоматике, тяжёлых станках с ЧПУ и портальных системах.
Полное обозначение: DFU3205TECHNIX. При заказе ориентируйтесь на диаметр винта 32 мм, шаг 5 мм, характеристики фланца и класс точности C7.
Конструкция и устройство

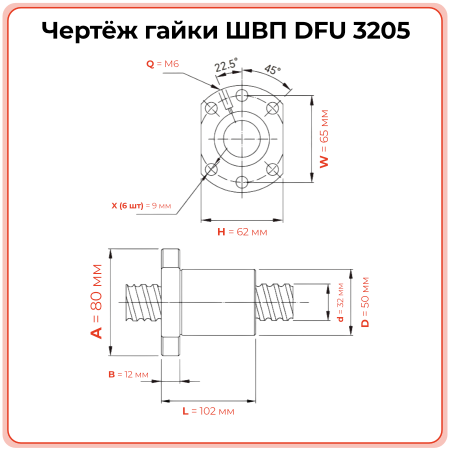

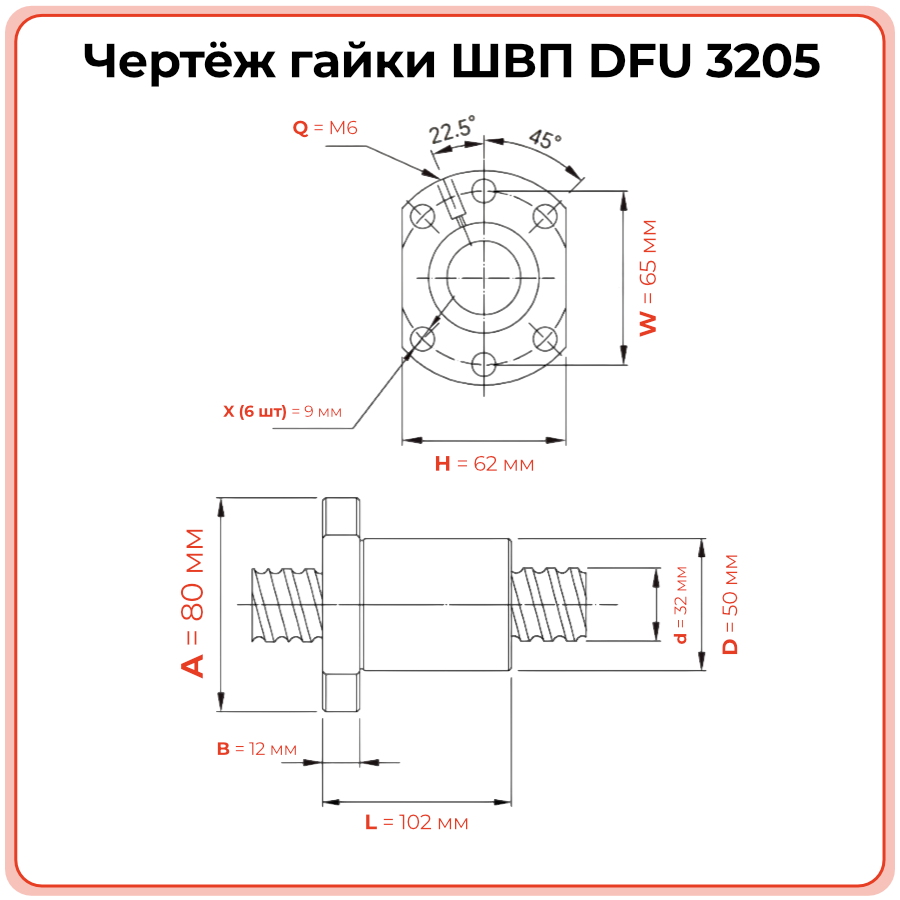

Гайка DFU3205TECHNIX представляет собой двойной узел ШВП со стальным корпусом и фланцем, рассчитанный на работу с винтом 32x5. Внутренние винтовые дорожки под шарики диаметром 3,175 мм формируют рециркуляционную схему 1x4, обеспечивающую стабильный контакт и равномерное распределение нагрузки по профилю винта. Длина корпуса 102 мм, посадочный диаметр 50 мм и фланец диаметром 80 мм с шестью крепёжными отверстиями 9 мм позволяют жёстко интегрировать гайку в массивные конструкции.
- Двойная конструкция с преднатягом для минимизации осевого люфта и повышения жёсткости привода.
- Стальной корпус с обработанными дорожками качения под шарики Dw 3,175 мм.
- Рециркуляционная схема дорожек 1x4 для устойчивой работы на нагрузках и реверсивных циклах.
- Фланец диаметром 80 мм с 6 отверстиями 9 мм по окружности 65 мм для крепления к опорной плите.
- Резьба под маслёнку M6 для организации смазки и продления ресурса узла ШВП.
Размерный ряд серии DFU
Таблица ниже показывает основные типоразмеры двойных гаек ШВП серии DFU в ассортименте TECHNIX. Текущий товар DFU3205TECHNIX выделен.
Технические параметры и условия эксплуатации
В составе шарико-винтовой передачи гайка DFU3205TECHNIX обеспечивает преобразование вращения винта 32x5 в линейное перемещение с высоким КПД и значительной грузоподъёмностью. Двойная конструкция с преднатягом и шариками Dw 3,175 мм по дорожкам 1x4 снижает осевой люфт и повышает устойчивость к серьёзным переменным нагрузкам. Динамическая нагрузка составляет 1,922 kN, статическая — 6,343 kN, что позволяет применять узел в нагруженных осях станков и портальных систем при классе точности C7.
- Диаметр винта: 32 мм; шаг: 5 мм.
- Длина гайки L: 102 мм.
- Диаметр посадки D: 50 мм; диаметр фланца A: 80 мм.
- Толщина фланца B: 12 мм; диаметр окружности отверстий W: 65 мм.
- Отверстия под крепёж: 6 шт., диаметр 9 мм.
- Диаметр шариков Dw: 3,175 мм; количество дорожек качения: 1x4.
- Динамическая нагрузка C: 1,922 kN; статическая нагрузка C0: 6,343 kN.
- Условия эксплуатации: регулярная смазка через резьбу M6, защита от загрязнений и стружки, соблюдение соосности и отсутствие ударных перегрузок в процессе работы.
Применяемость
Гайка ШВП DFU3205TECHNIX применяется в приводах линейного перемещения, где требуются высокая жёсткость, значительная грузоподъёмность и точное позиционирование массивных узлов. Типоразмер 32x5 подходит для тяжёлых осей станков, портальных систем и промышленных комплексов с интенсивной эксплуатацией.
- Оси X/Y/Z тяжёлых и среднетяжёлых станков с ЧПУ.
- Портальные системы и линейные модули для перемещения крупногабаритных заготовок.
- Позиционирующие столы и каретки в металлообрабатывающем, деревообрабатывающем и литейном оборудовании.
- Автоматизированные линии, транспортирующие и устанавливающие тяжёлые изделия.
- Робототехнические и технологические комплексы, где важна устойчивость к нагрузкам и минимальный люфт на больших осевых силах.
Аналоги
По типоразмеру гайка DFU3205TECHNIX соответствует распространённой серии двойных гаек ШВП DFU3205 и имеет аналоги у различных производителей линейной техники. Ниже приведены типовые обозначения для предварительного подбора замен.
Точное соответствие необходимо подтверждать по каталожным размерам, параметрам преднатяга и допускаемым нагрузкам конкретного производителя.
Часто задаваемые вопросы
Перед монтажом убедитесь, что винт соответствует типоразмеру 32x5 и рабочие поверхности очищены от загрязнений. Гайку переводят на винт через монтажную втулку или аккуратно навинчивают, не допуская выпадения шариков, затем фланец фиксируют через 6 отверстий с равномерной затяжкой крепежа.
Да, при отсутствии выраженного износа, раковин и деформаций профиля винта 32x5. Перед установкой новой гайки важно проверить состояние дорожек, соответствие шага и диаметра, а также оценить остаточный ресурс винта.
DFU3205 с шагом 5 мм предпочтительна в приводах, где приоритетом являются плавность хода и высокая точность позиционирования при умеренной скорости перемещения. DFU3210 имеет больший шаг и ориентирована на более высокую скорость линейного перемещения при тех же диаметрах.
Признаками служат рост люфта, появление стуков и шума, рывки при перемещении и ухудшение точности позиционирования, а также видимые следы износа на винте. В таких случаях рекомендуется диагностика узла ШВП с возможной заменой гайки и проверкой винта и опор.
Рекомендуется регулярная подача смазки через резьбу под маслёнку M6, использование смазочных материалов, предназначенных для ШВП, и защита узла от абразивной пыли, стружки и влаги. Периодичность обслуживания определяется нагрузкой, скоростью перемещения и условиями эксплуатации оборудования.
