О товаре

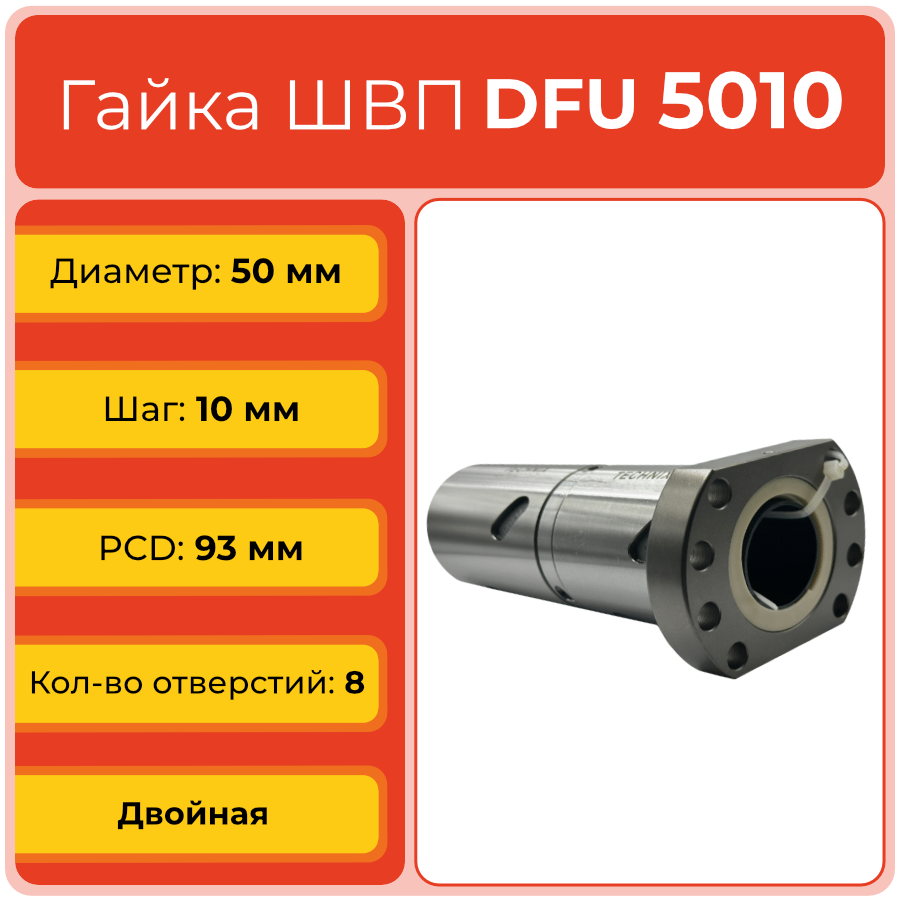

Гайка ШВП DFU5010TECHNIX — двойная гайка шарико-винтовой передачи для винта диаметром 50 мм с шагом 10 мм, во фланцевом исполнении с восемью крепёжными отверстиями, класс точности C7. Конструкция с преднатягом рассчитана на работу под высокими осевыми нагрузками в тяжёлых приводах станков, портальных систем и промышленного оборудования.
Двойная гайка DFU5010TECHNIX используется в составе шарико-винтовой передачи 50x10 и преобразует вращение двигателя в быстрое линейное перемещение массивных кареток и столов. Увеличенный шаг 10 мм в сочетании с преднатягом между половинами гайки снижает осевой люфт, обеспечивает стабильность позиционирования и подходит для приводов с высокой подачей и интенсивными реверсивными циклами.
Расшифровка артикула
Обозначение DFU5010TECHNIX отражает тип конструкции, диаметр винта и шаг шарико-винтовой передачи, что упрощает подбор совместимых компонентов и замен при модернизации или обслуживании оборудования.
- DFU — двойная гайка ШВП с фланцем, рассчитанная на работу с преднатягом и повышенной осевой жёсткостью.
- 50 — номинальный диаметр винта шарико-винтовой передачи: 50 мм.
- 10 — шаг винта: 10 мм, обеспечивающий большую подачу на один оборот для тяжёлых осей.
- TECHNIX — исполнение бренда TECHNIX для применения в промышленной автоматике и тяжёлом станочном оборудовании.
Полное обозначение: DFU5010TECHNIX. При заказе учитывайте диаметр винта 50 мм, шаг 10 мм, размеры фланца, количество отверстий (8 шт.) и класс точности C7.
Конструкция и устройство

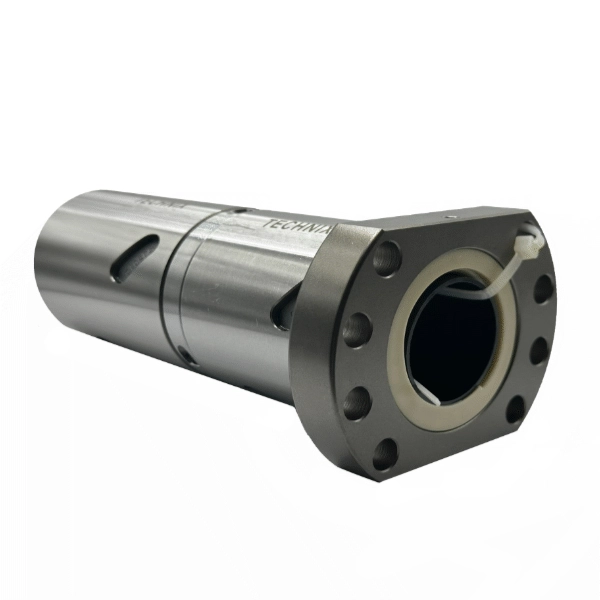

Гайка DFU5010TECHNIX представляет собой двойной узел ШВП со стальным корпусом и фланцем, рассчитанный на работу с винтом 50x10. Внутренние винтовые дорожки под шарики диаметром 6,35 мм формируют рециркуляционную схему 1x4, обеспечивая устойчивый контакт, плавный ход и передачу больших нагрузок на высоких скоростях. Длина корпуса 171 мм, посадочный диаметр 75 мм и фланец диаметром 110 мм с восемью отверстиями 11 мм позволяют жёстко закрепить гайку в конструкциях тяжёлых станков и порталов.
- Двойная конструкция с преднатягом для минимизации осевого люфта и повышения жёсткости привода.
- Стальной корпус с обработанными дорожками качения под шарики Dw 6,35 мм.
- Рециркуляционная схема дорожек 1x4 для устойчивой работы под высокими нагрузками и частыми реверсами.
- Фланец диаметром 110 мм с 8 отверстиями 11 мм по окружности 93 мм для крепления к опорной плите.
- Резьба под маслёнку M8 для организации централизованной или точечной смазки узла ШВП.
Размерный ряд серии DFU
Таблица ниже показывает основные типоразмеры двойных гаек ШВП серии DFU в ассортименте TECHNIX. Текущий товар DFU5010TECHNIX выделен.
Технические параметры и условия эксплуатации
В составе шарико-винтовой передачи гайка DFU5010TECHNIX обеспечивает преобразование вращения винта 50x10 в быстрое линейное перемещение с высоким КПД и очень большой грузоподъёмностью. Двойная конструкция с преднатягом и шариками Dw 6,35 мм по дорожкам 1x4 снижает осевой люфт, повышает устойчивость к высоким нагрузкам и реверсивным режимам. Динамическая нагрузка составляет 6,004 kN, статическая — 19,614 kN, что позволяет использовать узел в особо тяжёлых приводах при классе точности C7.

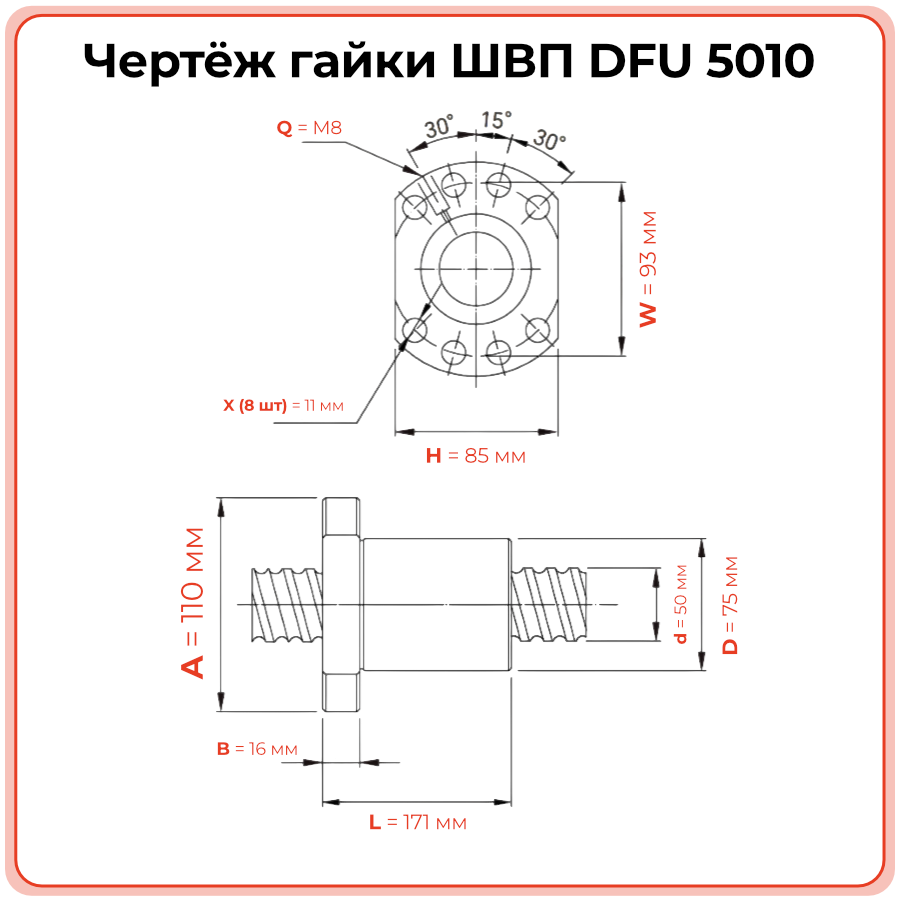

- Диаметр винта: 50 мм; шаг: 10 мм.
- Длина гайки L: 171 мм.
- Диаметр посадки D: 75 мм; диаметр фланца A: 110 мм.
- Толщина фланца B: 16 мм; диаметр окружности отверстий W: 93 мм.
- Отверстия под крепёж: 8 шт., диаметр 11 мм.
- Диаметр шариков Dw: 6,35 мм; количество дорожек качения: 1x4.
- Динамическая нагрузка C: 6,004 kN; статическая нагрузка C0: 19,614 kN.
- Условия эксплуатации: регулярная смазка через резьбу под маслёнку M8, защита от загрязнений и стружки, соблюдение соосности винта и опор, исключение ударных и перегрузочных режимов.
Применяемость
Гайка ШВП DFU5010TECHNIX применяется в приводах линейного перемещения, где требуются очень высокая грузоподъёмность, жёсткость и точное позиционирование тяжёлых узлов. Типоразмер 50x10 подходит для тяжёлых осей станков, портальных систем и промышленных комплексов с непрерывной и высоконагруженной эксплуатацией.
- Оси X/Y/Z тяжёлых и крупногабаритных станков с ЧПУ.
- Портальные системы и линейные модули для перемещения крупногабаритных и тяжёлых заготовок.
- Позиционирующие столы и каретки в металлообрабатывающем, горнодобывающем, литейном и энергетическом оборудовании.
- Автоматизированные линии транспортировки и сборки тяжёлых изделий с высокими требованиями к точности и надёжности.
- Робототехнические и технологические комплексы, где важны высокая подача, устойчивость к экстремальным нагрузкам и минимальный люфт.
Аналоги
По типоразмеру гайка DFU5010TECHNIX соответствует распространённой серии двойных гаек ШВП DFU5010 и имеет аналоги у различных производителей линейной техники. Ниже приведены типовые обозначения для предварительного подбора замен.
Точное соответствие необходимо подтверждать по каталожным размерам, параметрам преднатяга и допускаемым нагрузкам конкретного производителя.
Часто задаваемые вопросы
Перед монтажом убедитесь, что винт соответствует типоразмеру 50x10 и его рабочие поверхности очищены от загрязнений. Гайку переводят на винт через монтажную втулку или аккуратно навинчивают, не допуская выпадения шариков, затем фланец фиксируют через 8 отверстий с равномерной затяжкой крепежа.
Да, если винт 50x10 не имеет выраженного износа, раковин и деформаций профиля. Перед установкой новой гайки необходимо проверить состояние дорожек, соответствие шага и диаметра, а также оценить остаточный ресурс винта.
DFU5010 рационально использовать в приводах, где приоритетом являются очень высокая грузоподъёмность, жёсткость и скорость линейного перемещения при большой подаче на оборот. Для менее нагруженных осей можно рассматривать меньшие типоразмеры серии DFU.
Признаками служат рост люфта, появление стуков и шума, рывки при перемещении, снижение точности позиционирования и видимые следы износа на винте. В таких случаях рекомендуется диагностика узла ШВП с возможной заменой гайки и проверкой состояния винта и опор.
Рекомендуется регулярная подача смазки через резьбу под маслёнку M8, использование смазочных материалов, предназначенных для ШВП, и защита узла от абразивной пыли, стружки и влаги. Периодичность обслуживания определяется нагрузкой, скоростью перемещения и условиями эксплуатации оборудования.
