О товаре

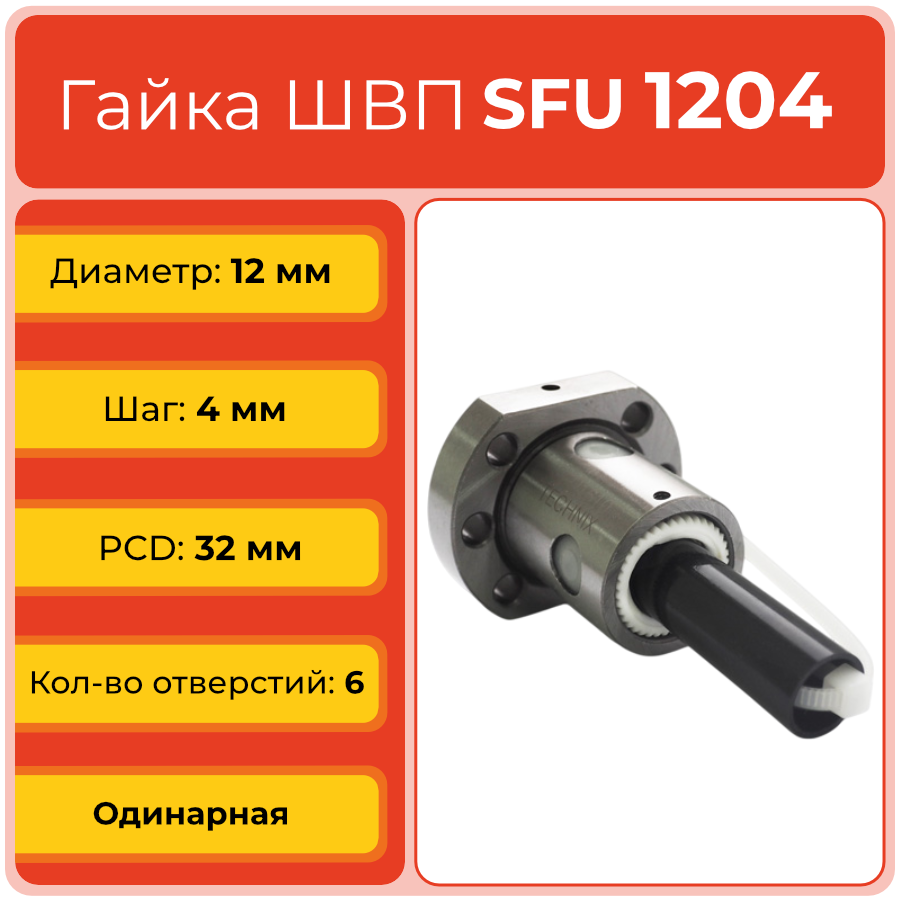

Гайка ШВП SFU1204TECHNIX — компактная одинарная гайка шарико-винтовой передачи для винта диаметром 12 мм с шагом 4 мм, с шестью крепёжными отверстиями и классом точности C7. Узел обеспечивает точное линейное перемещение в лёгких и средненагруженных приводах ЧПУ, 3D‑оборудовании и компактных линейных осях.
Гайка SFU1204TECHNIX работает в составе шарико-винтовой передачи, преобразуя вращение винта в линейное движение каретки или стола. Внутренние винтовые канавки с шариками диаметром 2,381 мм обеспечивают низкое трение, плавный ход и стабильное позиционирование в системах линейного перемещения малого и среднего формата.
Расшифровка
Обозначение SFU1204TECHNIX фиксирует тип гайки, диаметр винта и шаг резьбы, что важно для подбора совместимого винта ШВП и крепёжной оснастки. Расшифровка помогает избежать ошибок при заказе и проектировании узла линейного перемещения.
- SFU — стандартная одинарная гайка шарико-винтовой передачи для универсальных промышленных и приборных приводов.
- 12 — номинальный диаметр винта ШВП: 12 мм.
- 04 — шаг винта: 4 мм, что обеспечивает более тонкую подачу по сравнению с шагом 5 или 10 мм.
- TECHNIX — исполнение марки TECHNIX для применения в станках с ЧПУ, 3D‑принтерах, компактных линейных осях и автоматизированных узлах.
Полное обозначение: SFU1204TECHNIX. При заказе учитывайте диаметр 12 мм, шаг 4 мм, геометрию фланца и класс точности C7, чтобы обеспечить совместимость с существующим винтом и опорами ШВП.
Конструкция и устройство

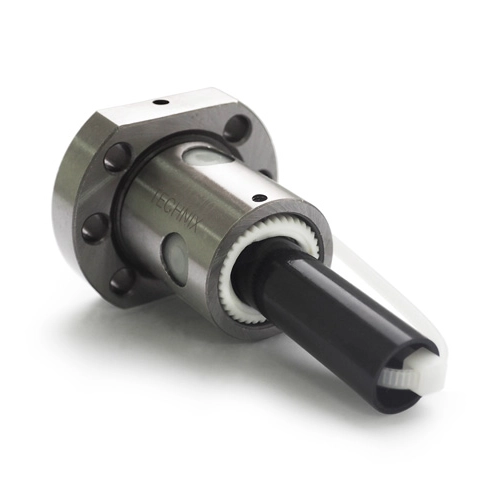

Гайка SFU1204TECHNIX представляет собой фланцевой корпус из стали с внутренними винтовыми дорожками под шарики диаметром 2,381 мм. Внутри реализована рециркуляция шариков по нескольким контурам, что снижает трение и повышает ресурс при работе с винтом 12X4. Фланец с шестью отверстиями диаметром 4,5 мм и посадочным диаметром 22 мм обеспечивает жёсткое крепление к каретке или опорной плите.
- Цельнофрезерованный стальной корпус с обработанными дорожками качения.
- Внутренние винтовые канавки под шарики, согласованные с шагом винта 4 мм.
- Несколько контуров рециркуляции шариков для равномерного распределения нагрузки.
- Фланцевое исполнение с шестью крепёжными отверстиями и внешним диаметром фланца 42 мм.
- Резьба под маслёнку М6 для подачи смазки непосредственно в зону шариков.
Размерный ряд серии SFU
Ниже приведена таблица всех типоразмеров одинарных гаек ШВП серии SFU, представленных в ассортименте TECHNIX. Текущий товар SFU1204TECHNIX выделен.
Технические параметры и условия эксплуатации
В составе шарико-винтовой передачи гайка SFU1204TECHNIX обеспечивает преобразование вращения винта 12X4 в линейное перемещение с высоким КПД. Конструкция с несколькими контурами рециркуляции шариков и диаметром шариков 2,381 мм даёт сочетание точности и ресурса в компактных приводах. Класс точности C7 подходит для большинства задач модернизации и серийного оборудования.

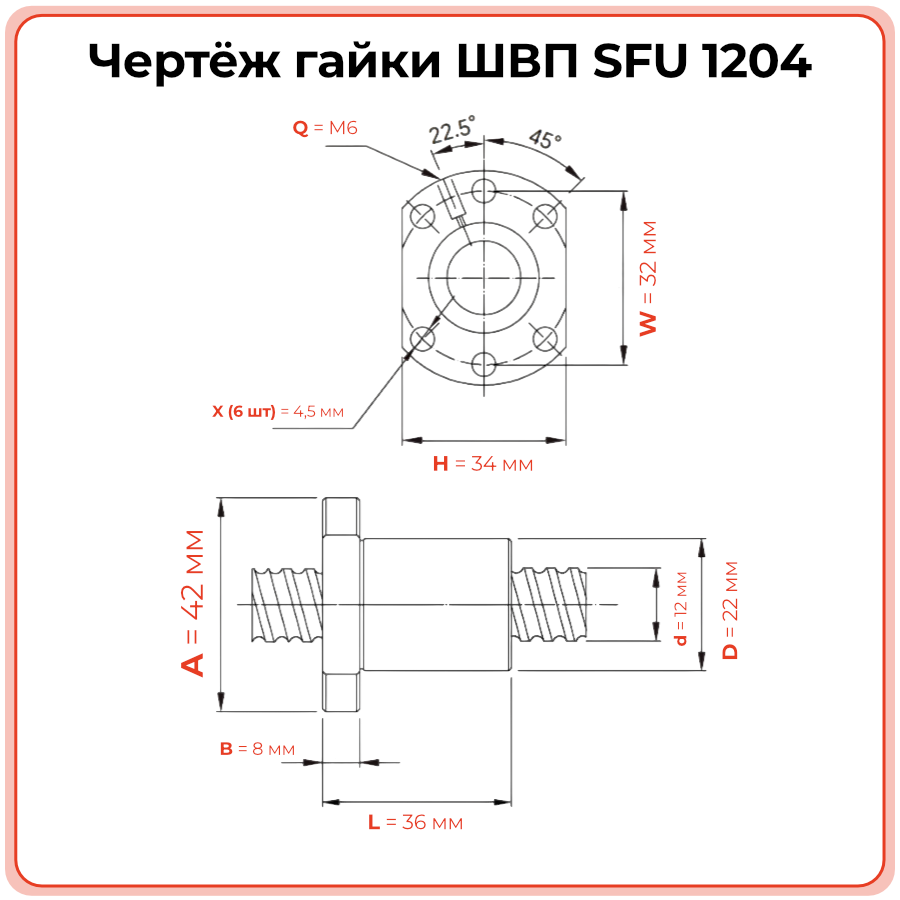

- Диаметр винта: 12,0 мм; шаг: 4,0 мм.
- Длина гайки L: 36,0 мм.
- Диаметр посадки D: 22,0 мм; диаметр фланца A: 42,0 мм.
- Толщина фланца B: 8,0 мм; диаметр окружности отверстий W: 32,0 мм.
- Отверстия под крепёж: 6 шт., диаметр 4,5 мм.
- Диаметр шариков Dw: 2,381 мм.
- Динамическая нагрузка C: 6,7 kN; статическая C0: 2,381 kN (по данным таблицы).
- Рекомендуемые условия эксплуатации: регулярная смазка, защита от абразивной пыли и стружки, отсутствие ударных нагрузок на узел ШВП.
Применяемость
Гайка ШВП SFU1204TECHNIX применяется в компактных системах линейного перемещения, где важны точная подача и плавный ход. Типичные области применения — малогабаритные оси станков с ЧПУ, 3D‑оборудование и автоматизированные узлы позиционирования.
- Лёгкие оси X/Y/Z в настольных и малогабаритных станках с ЧПУ.
- 3D‑принтеры и прототипировочные установки с приводом на ШВП 12X4.
- Компактные линейные модули, порталы и координатные системы.
- Перемещение столов и кареток в лабораторном, дозирующем и измерительном оборудовании.
- Небольшие автоматизированные линии, упаковочные и сборочные устройства с требованием точной подачи.
Аналоги
По типоразмеру гайка SFU1204TECHNIX относится к стандартному исполнению одинарных гаек ШВП для винта 12X4 и имеет аналоги у других производителей. При подборе необходимо сверять диаметр винта, шаг, размеры фланца и допустимые нагрузки по каталогам.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
- Как правильно установить гайку SFU1204TECHNIX на винт ШВП?
Перед монтажом убедитесь, что винт имеет диаметр 12 мм и шаг 4 мм, а его поверхность чистая и без повреждений. Гайку надевают через монтажную втулку или аккуратно навинчивают на винт, не допуская выпадения шариков. Фланец крепят к опорной плите через 6 отверстий с равномерной затяжкой. - Когда гайка SFU1204TECHNIX требует замены?
О необходимости замены свидетельствуют рост осевого люфта, рывки и шум при перемещении, снижение точности позиционирования и видимый износ винта. При таких признаках рекомендуется провести диагностику узла ШВП и заменить гайку, при необходимости совместно с винтом. - Можно ли заменить только гайку без замены винта?
Замена только гайки допустима, если винт 12X4 не имеет выраженного износа и дефектов профиля. Перед установкой новой гайки важно убедиться в полном совпадении шага, диаметра и посадочных размеров, а также оценить остаточный ресурс винта. - Чем SFU1204 отличается от SFU1605 и других типоразмеров?
SFU1204 рассчитана на винт меньшего диаметра и шаг 4 мм, что даёт более тонкую подачу и подходит для компактных и лёгких осей. Более крупные типоразмеры (SFU1605, SFU2005 и др.) применяются в более нагруженных приводах и станках. - Какие требования к смазке и обслуживанию узла ШВП 12X4?
Для гайки SFU1204TECHNIX рекомендуются пластичные смазки для ШВП с периодическим обновлением в зависимости от нагрузки и загрязнения. Узел следует защищать от абразивной пыли и стружки, контролировать люфт и плавность хода, а также соблюдать рекомендации по монтажу и регулировке.
