О товаре

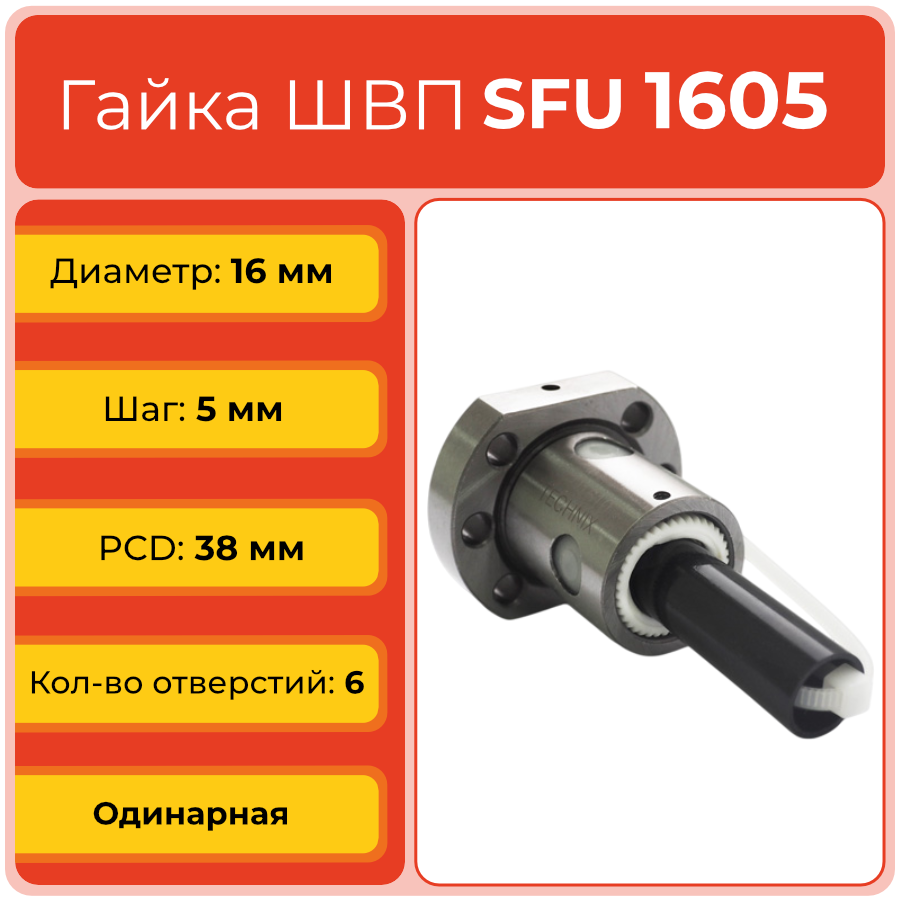

Гайка ШВП SFU1605TECHNIX — одинарная гайка шарико-винтовой передачи для винта диаметром 16 мм с шагом 5 мм и шестью крепёжными отверстиями, класс точности C7. Узел обеспечивает точное линейное перемещение в приводах станков с ЧПУ, линейных модулях и автоматизированных осях, где важны стабильность позиционирования и ресурс.
Гайка SFU1605TECHNIX работает в паре с винтом ШВП серии SFU, преобразуя вращение сервопривода или шагового двигателя в линейное перемещение каретки. Контакт качения шариков снижает трение, минимизирует осевой люфт и повышает точность узла линейного перемещения в системах ЧПУ и промышленной автоматизации.
Расшифровка артикула
Обозначение SFU1605TECHNIX содержит ключевые параметры шарико-винтовой передачи: тип гайки, диаметр и шаг винта. Корректная расшифровка артикула помогает подобрать совместимый винт ШВП и обеспечить надёжную работу узла линейного перемещения.
- SFU — стандартная одинарная гайка шарико-винтовой передачи для универсальных промышленных приводов.
- 16 — номинальный диаметр винта ШВП: 16 мм.
- 05 — шаг винта: 5 мм.
- TECHNIX — исполнение марки TECHNIX для применения в станках с ЧПУ, линейных осях и автоматизированных линиях.
Полное обозначение: SFU1605TECHNIX. При заказе учитывайте диаметр винта, шаг, количество крепёжных отверстий и требуемый класс точности C7.
Конструкция и устройство

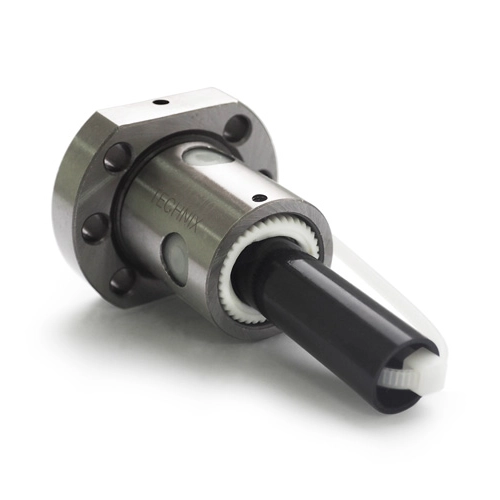

Гайка SFU1605TECHNIX представляет собой стальной корпус с фланцем и внутренними винтовыми дорожками качения под шарики диаметром 3,175 мм. Внутри реализована рециркуляция шариков по трём дорожкам, что обеспечивает равномерное распределение нагрузки и плавный ход по винту 16X5. Фланец толщиной 10 мм с шестью отверстиями диаметром 5,5 мм обеспечивает жёсткое крепление гайки к каретке или опорной плите.
- Корпус гайки из конструкционной стали с обработанными дорожками качения.
- Внутренние винтовые канавки под шарики с шагом, согласованным с винтом 5 мм.
- Три дорожки качения для повышения грузоподъёмности и ресурса.
- Фланцевое исполнение для крепления через 6 отверстий.
- Резьба под маслёнку М6 для подачи смазки в рабочую зону шариков.
Размерный ряд серии SFU
Ниже приведена таблица всех типоразмеров одинарных гаек ШВП серии SFU, представленных в ассортименте TECHNIX. Текущий товар SFU1605TECHNIX выделен.
Технические параметры и условия эксплуатации
В составе шарико-винтовой передачи гайка SFU1605TECHNIX обеспечивает преобразование вращения винта 16X5 в линейное перемещение с высоким КПД. Конструкция с тремя дорожками качения и шариками диаметром 3,175 мм позволяет передавать динамическую нагрузку до 6,3 kN при статической до 12,6 kN. Класс точности C7 подходит для большинства промышленных систем ЧПУ, где требуется стабильность и повторяемость позиционирования.

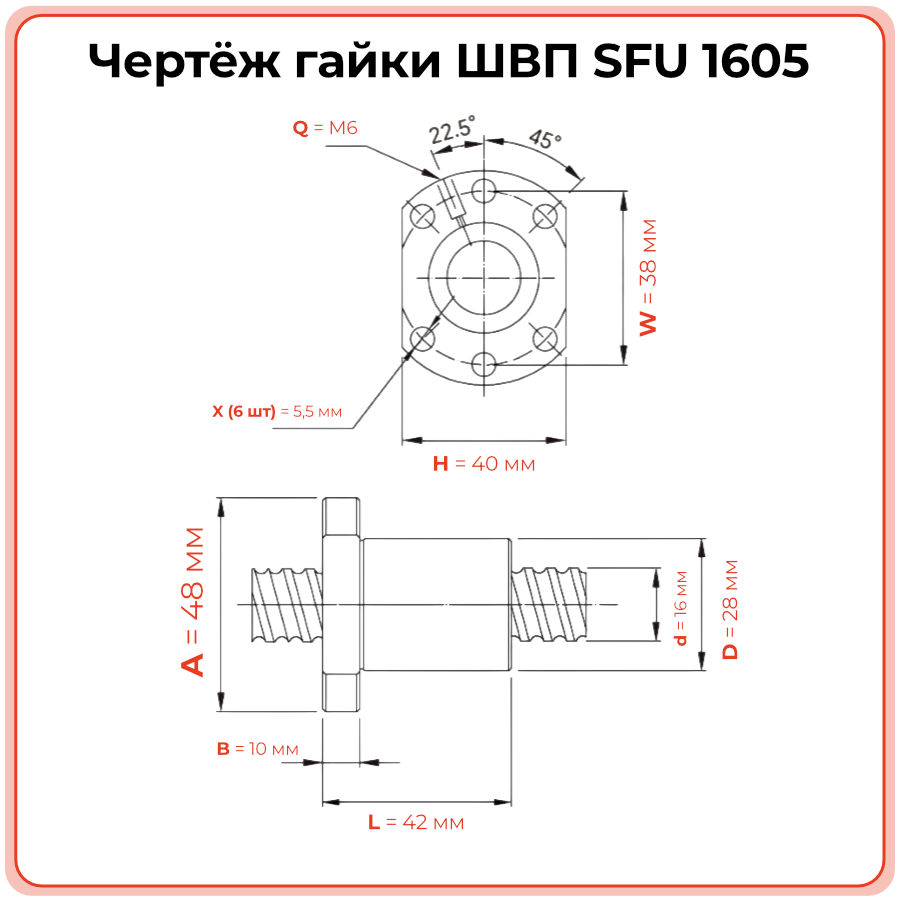

- Диаметр винта: 16,0 мм; шаг: 5,0 мм.
- Длина гайки L: 42,0 мм.
- Диаметр посадки D: 28,0 мм; диаметр фланца A: 48,0 мм.
- Толщина фланца B: 10,0 мм; диаметр окружности отверстий W: 38,0 мм.
- Отверстия под крепёж: 6 шт., диаметр 5,5 мм.
- Диаметр шариков Dw: 3,175 мм; количество дорожек качения: 3.
- Динамическая нагрузка C: 6,3 kN; статическая C0: 12,6 kN.
- Рекомендуемые условия эксплуатации: регулярная смазка, защита от абразивной пыли, стружки и влаги, отсутствие ударных нагрузок на узел ШВП.
Применяемость
Гайка ШВП SFU1605TECHNIX используется в приводах линейного перемещения, где требуется сочетание точности, ресурса и компактности узла. Типичные области применения — оси станков с ЧПУ, линейные модули, портальные системы и автоматизированные линии, работающие в непрерывном или циклическом режиме.
- Оси X/Y/Z фрезерных, токарных и сверлильно-фрезерных станков с ЧПУ.
- Линейные модули и портальные системы позиционирования.
- Подача столов и салазок в металлообрабатывающем и деревообрабатывающем оборудовании.
- Сборочные, упаковочные и транспортные линии с приводами на ШВП.
- Робототехнические и измерительные установки с прецизионными линейными перемещениями.
Аналоги
По типоразмеру гайка SFU1605TECHNIX соответствует распространённому исполнению одинарных гаек ШВП серии SFU1605 и имеет прямые аналоги у других производителей. Ниже приведены соответствия по официальной таблице TECHNIX для одинарных гаек шарико-винтовой передачи.
Точное соответствие необходимо проверять и подтверждать по каталожным размерам и допускаемым нагрузкам конкретной модели.
Часто задаваемые вопросы
Перед монтажом убедитесь, что винт имеет диаметр 16 мм и шаг 5 мм, а его поверхность чистая и без повреждений. Гайку надевают через монтажную втулку или аккуратно навинчивают на винт, не допуская выпадения шариков из дорожек качения. Фланец крепят к опорной плите через 6 отверстий с равномерной затяжкой крепежа.
О необходимости замены свидетельствуют рост осевого люфта, рывки и шум при перемещении, снижение точности позиционирования и видимый износ винта. При этих признаках рекомендуется провести диагностику узла ШВП и заменить гайку, при необходимости совместно с винтом.
Замена только гайки допустима, если винт не имеет выраженного износа, раковин и деформаций профиля. Перед установкой новой гайки важно убедиться, что шаг и диаметр винта полностью соответствуют типоразмеру SFU1605, а также проверить остаточный ресурс винта.
SFU1605 относится к одинарным гайкам шарико-винтовой передачи с шагом 5 мм и универсальной областью применения. В отличие от двойных гаек DFU, SFU обеспечивает баланс между точностью, жёсткостью и стоимостью узла, оставаясь стандартным решением для осей ЧПУ и линейных модулей.
Рекомендуется использовать пластичные смазки для подшипников и шарико-винтовых передач с периодическим обновлением в зависимости от нагрузки и условий среды. Для увеличения ресурса узел следует защищать от абразивной пыли и стружки, контролировать люфт и плавность хода, а также соблюдать рекомендации по монтажу и регулировке.
