Гайка ШВП 2005 SFU (диаметр 20 мм, шаг 5 мм) 6 отверстий C7 в Санкт-Петербурге

О товаре

Гайка ШВП SFU2005TECHNIX — одинарная фланцевая гайка шарико-винтовой передачи для винта диаметром 20 мм с шагом 5 мм, с шестью крепёжными отверстиями и классом точности C7. Узел обеспечивает точное линейное перемещение при умеренных скоростях подачи и устойчивой нагрузочной способности в приводах станков с ЧПУ и промышленного оборудования.

Расшифровка артикула SFU2005TECHNIX

Обозначение SFU2005TECHNIX отражает конструкцию гайки, диаметр винта и шаг резьбы и позволяет быстро подобрать совместимый винт ШВП и опоры. Корректная расшифровка артикула уменьшает риск ошибки при заказе и проектировании узлов линейного перемещения.

• SFU — стандартная одинарная фланцевая гайка шарико-винтовой передачи.
• 20 — номинальный диаметр винта ШВП: 20 мм.
• 05 — шаг винта: 5 мм, обеспечивающий точную подачу при умеренной скорости перемещения.
• TECHNIX — исполнение марки TECHNIX для применения в промышленных приводах, модулях линейного перемещения и станках с ЧПУ.

Полное обозначение: SFU2005TECHNIX. При заказе необходимо учитывать диаметр 20 мм, шаг 5 мм, конфигурацию фланца и класс точности C7, чтобы обеспечить совместимость с винтом и опорными узлами.

Конструкция и устройство

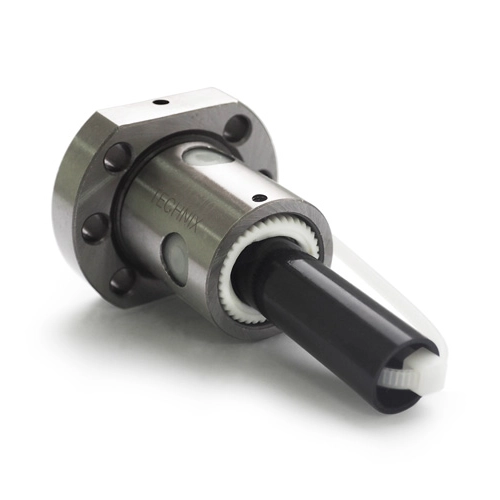

Гайка SFU2005TECHNIX представляет собой фланцевый стальной корпус с внутренними винтовыми дорожками под шарики диаметром 3,175 мм. Замкнутая циркуляция шариков по нескольким дорожкам обеспечивает плавный ход по винту 20X5 и равномерное распределение нагрузок по длине гайки. Фланец с шестью отверстиями диаметром 6,6 мм и посадочным диаметром 36 мм позволяет жёстко закрепить гайку на каретке или опорной плите.

• Стальной корпус с обработанными дорожками качения и фланцевым креплением.
• Внутренние винтовые канавки под шарики, согласованные с шагом винта 5 мм.
• Несколько контуров рециркуляции шариков для повышения ресурса и стабильности работы передачи.
• Фланец под шесть крепёжных отверстий, рассчитанных на надёжное крепление к конструкциям станков и приводов.
• Резьба под маслёнку М6 для регулярной подачи смазки в зону контакта шариков и дорожек.

Размерный ряд серии SFU

Ниже приведена таблица всех типоразмеров одинарных гаек ШВП серии SFU, представленных в ассортименте TECHNIX. Текущий товар SFU2005TECHNIX выделен.

Технические параметры и условия эксплуатации

Гайка SFU2005TECHNIX в составе шарико-винтовой передачи 20X5 обеспечивает точный и плавный ход с хорошей нагрузочной способностью. Конструкция с несколькими дорожками качения и шариками диаметром 3,175 мм позволяет передавать значительную динамическую нагрузку при сохранении характерного для класса C7 уровня точности и люфта.

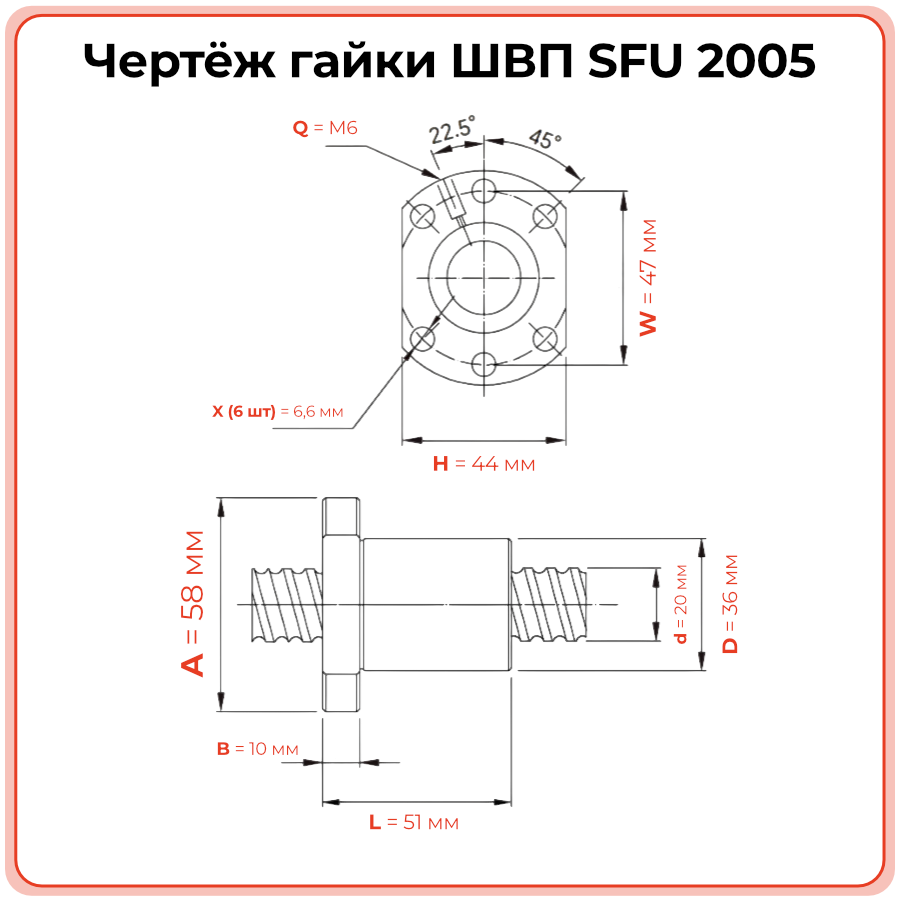

• Диаметр винта: 20,0 мм; шаг: 5,0 мм.
• Длина гайки L: 51,0 мм.
• Диаметр посадки D: 36,0 мм; диаметр фланца A: 58,0 мм.
• Толщина фланца B: 10,0 мм; диаметр окружности отверстий W: 47,0 мм.
• Отверстия под крепёж: 6 шт., диаметр 6,6 мм.
• Диаметр шариков Dw: 3,175 мм.
• Динамическая нагрузка C: 9,1 kN; статическая C0: 17,1 kN.
• Рекомендуемые условия эксплуатации: регулярная смазка через маслёнку, защита от загрязнений, отсутствие ударных нагрузок и перекосов узла ШВП.

Применяемость гайки SFU2005TECHNIX

Гайка ШВП SFU2005TECHNIX применяется в приводах линейного перемещения, где важны точность, стабильность и ресурс при умеренных скоростях подачи. Типичные области применения — оси станков с ЧПУ, портальные модули, транспортирующие и позиционирующие узлы в промышленном оборудовании.

• Оси X/Y/Z станков с ЧПУ и металлообрабатывающих центров.
• Линейные модули и актуаторы в автоматизированных линиях.
• 3D‑принтеры, плоттеры и установки точного позиционирования.
• Узлы подачи и позиционирования в упаковочном и транспортном оборудовании.
• Специализированные приводы в измерительных и сканирующих установках.

Аналоги гайки SFU2005TECHNIX

По типоразмеру гайка SFU2005TECHNIX соответствует стандартному исполнению одинарных гаек ШВП для винта 20X5 и имеет аналоги у других производителей. При подборе важно сверять диаметр винта, шаг, размеры фланца и допустимые нагрузки по каталожным данным.

Перед заменой рекомендуется сверять размеры гайки, параметры винта и нагрузочные характеристики по каталогам конкретного производителя.

Часто задаваемые вопросы

1. Как правильно установить гайку SFU2005TECHNIX на винт ШВП?
   Винт должен иметь диаметр 20 мм и шаг 5 мм, рабочая поверхность должна быть чистой и без повреждений. Гайку рекомендуют навинчивать на винт через монтажную втулку либо с аккуратным совмещением дорожек, не допуская выпадения шариков, после чего фланец фиксируют к плите через шесть отверстий с равномерной затяжкой.
2. Когда гайка SFU2005TECHNIX требует замены?
   Основные признаки износа — рост осевого люфта, появление рывков и шума при перемещении, снижение точности позиционирования и заметный износ профиля винта. В этих случаях рекомендуется диагностика узла ШВП и плановая замена гайки, при необходимости совместно с винтом.
3. Можно ли заменить только гайку без замены винта 20X5?
   Допускается замена только гайки, если винт не имеет выраженного износа, раковин и деформаций профиля. Перед установкой новой гайки необходимо убедиться в полном совпадении шага, диаметра и посадочных размеров, а также оценить остаточный ресурс винта.
4. Чем SFU2005 отличается от SFU2010 и других типоразмеров?
   SFU2005 рассчитана на диаметр винта 20 мм с шагом 5 мм и обеспечивает более точную подачу при меньшем ходе за оборот, чем SFU2010. В сравнении с гайками большего шага её применяют там, где важнее точность и плавность позиционирования, а не максимальная скорость.
5. Какие требования к смазке и обслуживанию узла ШВП 20X5?
   Для узла рекомендуются пластичные смазки для ШВП с регулярным обновлением в зависимости от нагрузки и условий загрязнения. Важно защищать винт и гайку от стружки и абразива, контролировать люфт и плавность хода, а также соблюдать рекомендации по монтажу и регулировке привода.
