О товаре

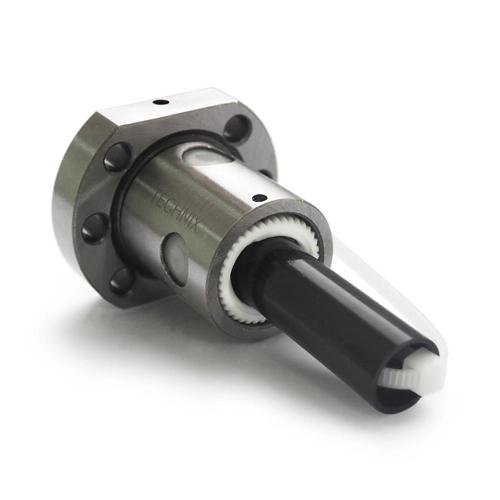

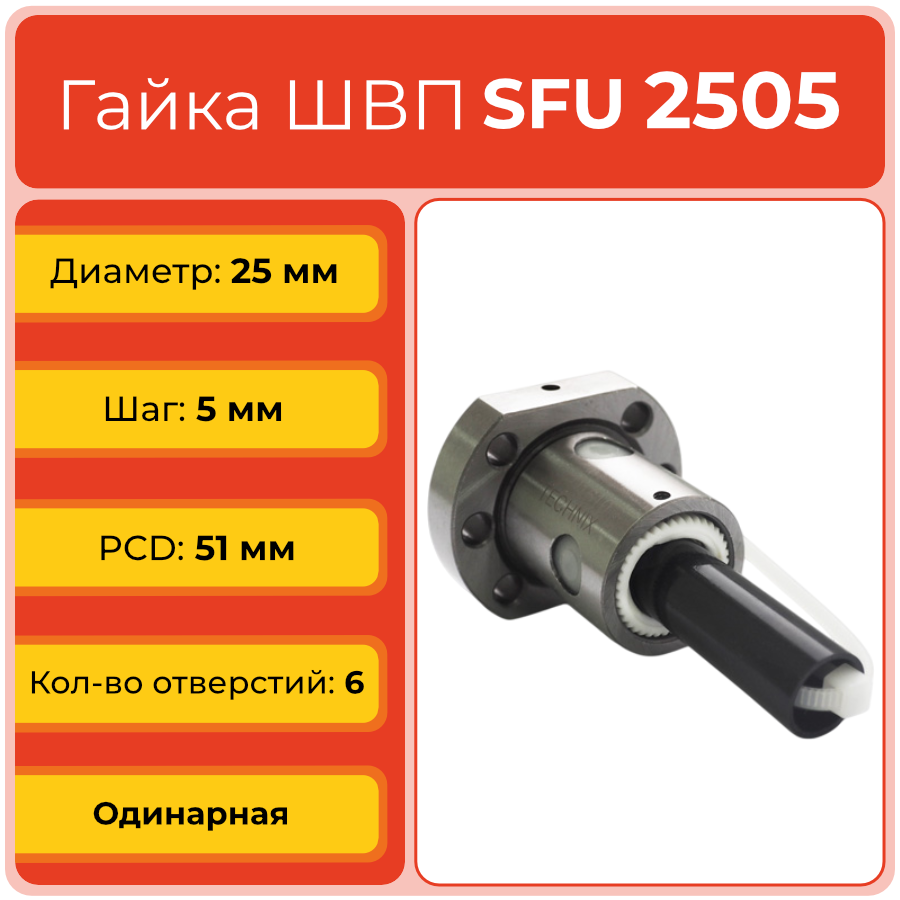

Гайка ШВП SFU2505TECHNIX — одинарная фланцевая гайка шарико-винтовой передачи для винта диаметром 25 мм с шагом 5 мм, с шестью крепёжными отверстиями и классом точности C7. Узел обеспечивает высокую точность линейного перемещения при умеренной скорости подачи и устойчивой нагрузочной способности в приводах станков с ЧПУ и промышленного оборудования.
Гайка SFU2505TECHNIX применяется в составе шарико-винтовых передач 25X5 там, где важны точность позиционирования, стабильность и ресурс: в приводах осей станков, портальных системах, транспортирующем и позиционирующем оборудовании. Работа на шариках качения обеспечивает высокий КПД, снижает потери на трение и уменьшает нагрузку на привод.
Расшифровка
Обозначение SFU2505TECHNIX отражает конструкцию гайки, диаметр винта и шаг резьбы и позволяет быстро подобрать совместимый винт ШВП и опорные узлы. Корректная расшифровка артикула снижает риск ошибки при заказе и проектировании узлов линейного перемещения.
- SFU — стандартная одинарная фланцевая гайка шарико-винтовой передачи.
- 25 — номинальный диаметр винта ШВП: 25 мм.
- 05 — шаг винта: 5 мм, обеспечивающий точную подачу при умеренной скорости перемещения.
- TECHNIX — исполнение марки TECHNIX для применения в промышленных приводах, модулях линейного перемещения и станках с ЧПУ.
Полное обозначение: SFU2505TECHNIX. При заказе учитывайте диаметр 25 мм, шаг 5 мм, конфигурацию фланца и класс точности C7 для обеспечения полной совместимости с винтом и опорными узлами.
Конструкция и устройство
Гайка SFU2505TECHNIX представляет собой фланцевый стальной корпус с внутренними винтовыми дорожками под шарики диаметром 3,175 мм. Замкнутая циркуляция шариков по нескольким дорожкам обеспечивает плавный ход по винту 25X5 и равномерное распределение нагрузок по длине гайки. Фланец с шестью отверстиями диаметром 6,6 мм и посадочным диаметром 40 мм позволяет надёжно закрепить гайку на каретке или опорной плите.
- Стальной корпус с обработанными дорожками качения и интегрированным фланцем.
- Внутренние винтовые канавки под шарики, согласованные с шагом винта 5 мм.
- Несколько контуров рециркуляции шариков для повышения ресурса и стабильности работы передачи.
- Фланец под шесть крепёжных отверстий, обеспечивающих жёсткое крепление к конструкциям станков и модулей.
- Резьба под маслёнку М6 для подачи смазки непосредственно в зону контакта шариков и дорожек.
Размерный ряд серии SFU
Ниже приведена таблица всех типоразмеров одинарных гаек ШВП серии SFU, представленных в ассортименте TECHNIX. Текущий товар SFU2505TECHNIX выделен.
Технические параметры и условия эксплуатации
Гайка SFU2505TECHNIX в составе шарико-винтовой передачи 25X5 обеспечивает точный и плавный ход с высокой нагрузочной способностью. Конструкция с несколькими дорожками качения и шариками диаметром 3,175 мм позволяет передавать значительные динамические нагрузки при сохранении точности, соответствующей классу C7.

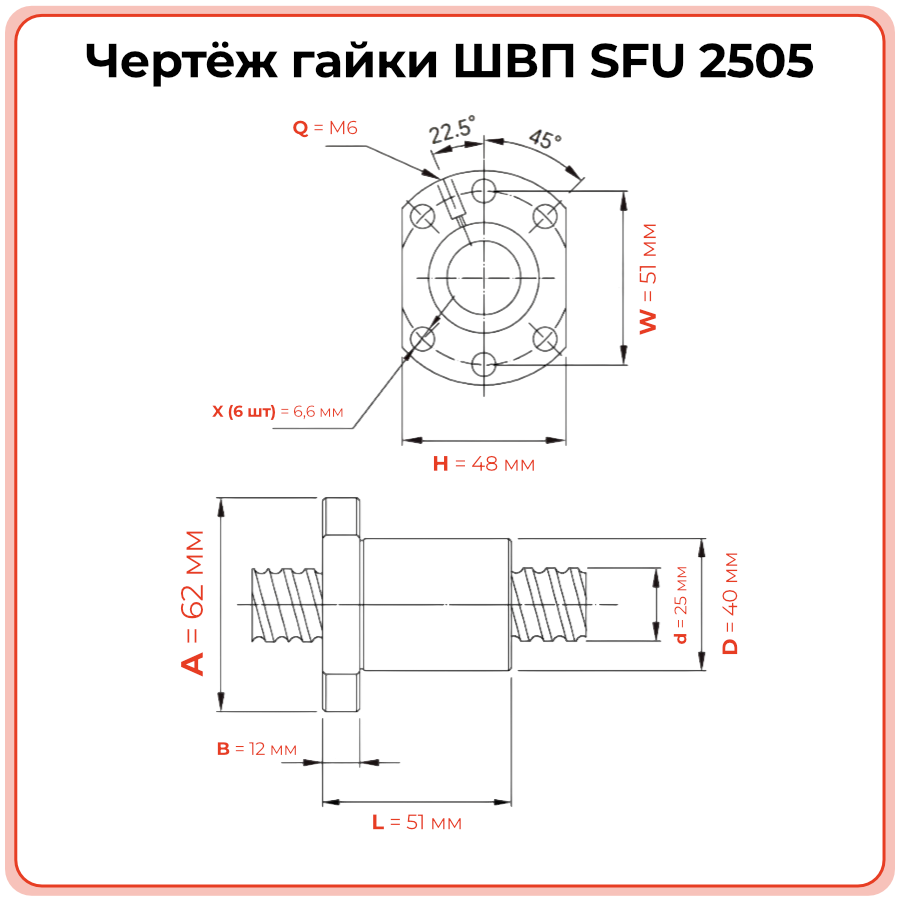

- Диаметр винта: 25,0 мм; шаг: 5,0 мм.
- Длина гайки L: 51,0 мм.
- Диаметр посадки D: 40,0 мм; диаметр фланца A: 62,0 мм.
- Толщина фланца B: 12,0 мм; диаметр окружности отверстий W: 51,0 мм.
- Отверстия под крепёж: 6 шт., диаметр 6,6 мм.
- Диаметр шариков Dw: 3,175 мм.
- Динамическая нагрузка C: 10,6 kN; статическая C0: 22,1 kN.
- Рекомендуемые условия эксплуатации: регулярная смазка, защита от стружки и абразива, отсутствие ударных нагрузок и перекосов узла ШВП.
Применяемость
Гайка ШВП SFU2505TECHNIX используется в приводах линейного перемещения, где требуются высокая точность позиционирования, стабильность и ресурс. Типичные области применения — оси станков с ЧПУ, портальные модули, транспортирующее и позиционирующее оборудование, а также 3D‑принтеры и специальные установки.
- Оси станков с ЧПУ и металлообрабатывающих центров, ориентированные на точную подачу.
- Линейные модули и актуаторы в автоматизированных линиях и промышленной робототехнике.
- Транспортирующие и позиционирующие узлы в упаковочном и сортировочном оборудовании.
- 3D‑принтеры, плоттеры и другие системы точного перемещения.
- Специализированные установки, где важны повторяемость хода и стабильность работы узла ШВП.
Аналоги
По типоразмеру гайка SFU2505TECHNIX соответствует стандартному исполнению одинарных гаек ШВП для винта 25X5 и имеет аналоги у других производителей. При подборе необходимо сверять диаметр винта, шаг, размеры фланца и допустимые нагрузки по каталожным данным.
Перед заменой рекомендуется сверять размеры гайки, параметры винта и нагрузочные характеристики по каталогам конкретного производителя.
Часто задаваемые вопросы
- Как правильно установить гайку SFU2505TECHNIX на винт ШВП?
Винт должен иметь диаметр 25 мм и шаг 5 мм, рабочая поверхность должна быть чистой и без повреждений. Гайку надевают через монтажную втулку или аккуратно навинчивают на винт, не допуская выпадения шариков, затем фланец закрепляют к опорной плите через шесть отверстий с равномерной затяжкой крепежа. - Когда гайка SFU2505TECHNIX требует замены?
Признаки износа — рост осевого люфта, рывки и шум при перемещении, снижение точности позиционирования и следы износа на винте. При появлении таких симптомов рекомендуется провести диагностику узла ШВП и выполнить плановую замену гайки, при необходимости совместно с винтом. - Можно ли заменить только гайку без замены винта 25X5?
Допускается замена только гайки, если винт не имеет выраженного износа, повреждений профиля и коррозии. Перед установкой новой гайки важно убедиться в полном совпадении шага, диаметра и посадочных размеров, а также оценить остаточный ресурс винта. - Чем SFU2505 отличается от SFU2510 и других типоразмеров?
SFU2505 рассчитана на диаметр винта 25 мм с шагом 5 мм и обеспечивает более точную подачу при меньшем ходе за оборот, чем SFU2510. В сравнении с гайками большего шага её применяют там, где важнее точность и плавность позиционирования, а не максимальная скорость. - Какие требования к смазке и обслуживанию узла ШВП 25X5?
Для узла рекомендуются пластичные смазки для ШВП с регулярным обновлением в зависимости от нагрузки и условий загрязнения. Важно защищать винт и гайку от стружки и абразива, контролировать люфт и плавность хода, а также соблюдать рекомендации по монтажу, выверке и регулировке привода.
