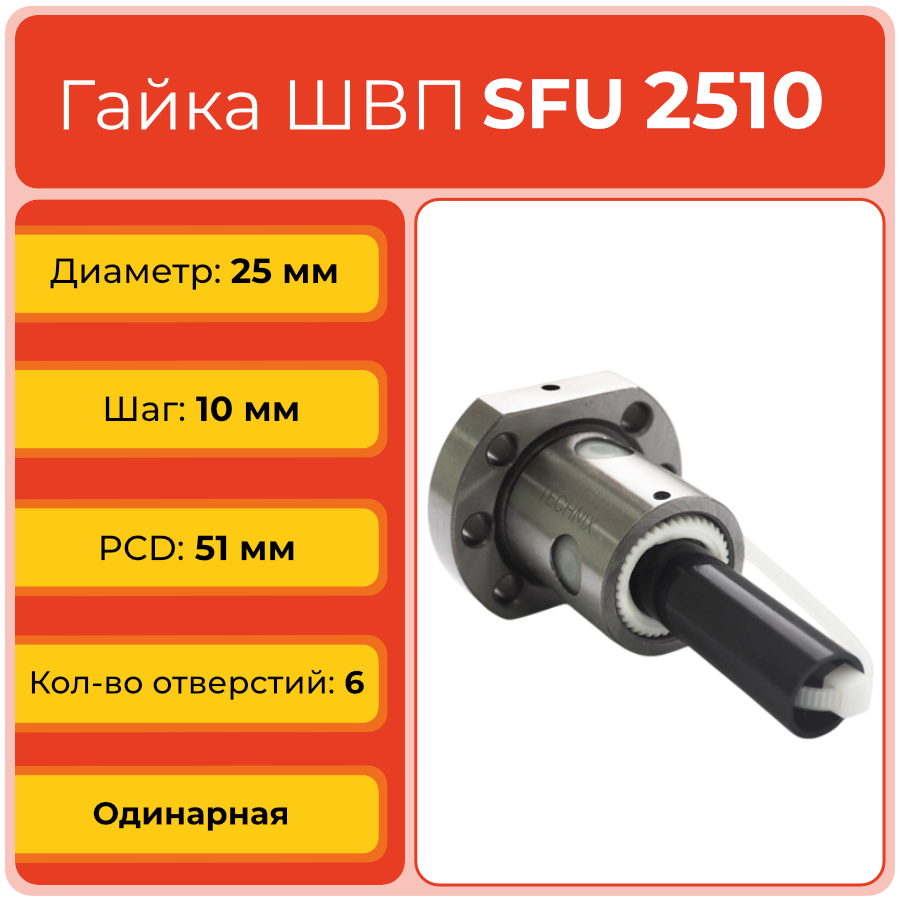

Гайка ШВП 2510 SFU (диаметр 25 мм, шаг 10 мм) 6 отверстий C7 в Санкт-Петербурге

О товаре

Гайка ШВП SFU2510TECHNIX — одинарная фланцевая гайка шарико-винтовой передачи для винта диаметром 25 мм с шагом 10 мм, с шестью крепёжными отверстиями и классом точности C7. Конструкция рассчитана на повышенную скорость линейного перемещения при сохранении стабильной точности и ресурсной надёжности в приводах станков с ЧПУ и промышленного оборудования.

Расшифровка

Обозначение SFU2510TECHNIX позволяет быстро понять основные параметры гайки и правильно подобрать совместимый винт ШВП и опорные узлы. Корректная расшифровка артикула снижает риск ошибки при заказе и проектировании узлов линейного перемещения.

• SFU — стандартная одинарная фланцевая гайка шарико-винтовой передачи.
• 25 — номинальный диаметр винта ШВП: 25 мм.
• 10 — шаг винта: 10 мм, обеспечивающий увеличенную скорость линейной подачи.
• TECHNIX — исполнение марки TECHNIX для применения в промышленных приводах, модулях линейного перемещения и станках с ЧПУ.

Полное обозначение: SFU2510TECHNIX. При заказе учитывайте диаметр 25 мм, шаг 10 мм, конфигурацию фланца и класс точности C7, чтобы обеспечить совместимость с винтом и опорными узлами.

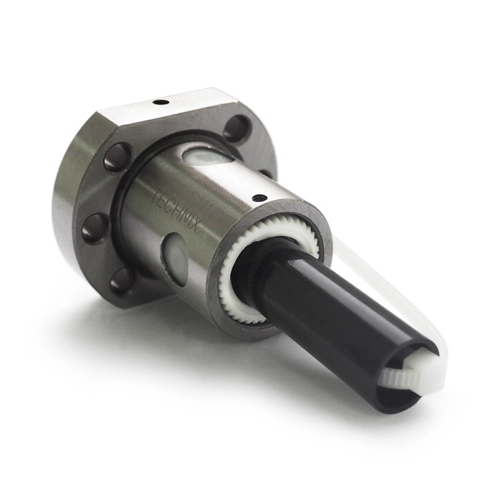

Конструкция и устройство

Гайка SFU2510TECHNIX представляет собой фланцевый стальной корпус с внутренними винтовыми дорожками под шарики диаметром 3,5 мм. Замкнутая циркуляция шариков по нескольким дорожкам обеспечивает плавный ход по винту 25X10 и равномерное распределение нагрузок. Фланец с шестью крепёжными отверстиями и посадочным диаметром 40 мм позволяет жёстко закрепить гайку на каретке или опорной плите.

• Стальной корпус с обработанными дорожками качения и интегрированным фланцем крепления.
• Внутренние винтовые канавки, согласованные с шагом винта 10 мм.
• Несколько контуров рециркуляции шариков для повышения ресурса и устойчивости работы передачи.
• Фланец под шесть крепёжных отверстий, обеспечивающих стабильное крепление к несущим элементам конструкции.
• Резьба под маслёнку М6 для регулярной подачи смазки в зону контакта шариков и дорожек.

Размерный ряд серии SFU

Ниже приведена таблица всех типоразмеров одинарных гаек ШВП серии SFU, представленных в ассортименте TECHNIX. Текущий товар SFU2510TECHNIX выделен.

Технические параметры и условия эксплуатации

Гайка SFU2510TECHNIX в составе шарико-винтовой передачи 25X10 обеспечивает высокую скорость линейного перемещения при значительных осевых нагрузках. Конструкция с несколькими дорожками качения и шариками диаметром 3,5 мм позволяет передавать динамические нагрузки, соответствующие классу точности C7, с сохранением стабильности позиционирования.

• Диаметр винта: 25,0 мм; шаг: 10,0 мм.
• Длина гайки L: 85,0 мм.

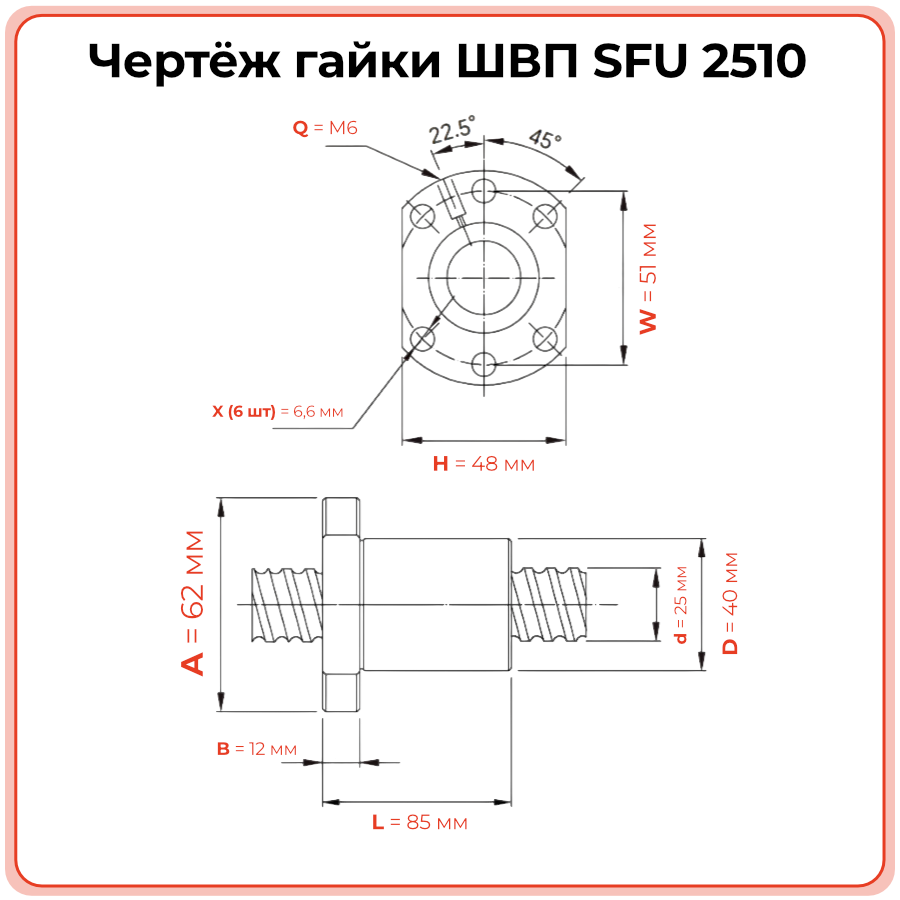

• Диаметр посадки D: 40,0 мм; диаметр фланца A: 62,0 мм.
• Толщина фланца B: 12,0 мм; диаметр окружности отверстий W: 51,0 мм.
• Отверстия под крепёж: 6 шт., диаметр 6,6 мм.
• Диаметр шариков Dw: 3,5 мм.
• Динамическая нагрузка C: 10,6 kN; статическая C0: 27,36 kN.
• Рекомендуемые условия эксплуатации: регулярная смазка через маслёнку, защита от стружки и абразива, отсутствие ударных нагрузок и перекосов узла ШВП.

Применяемость

Гайка ШВП SFU2510TECHNIX используется в приводах линейного перемещения, где требуется сочетание высокой скорости подачи, значительных нагрузок и достаточной точности. Типичные области применения — мощные фрезерные, токарные и раскроечные станки с ЧПУ, портальные модули, транспортирующие и позиционирующие узлы в промышленном оборудовании.

• Фрезерные, токарные и раскроечные станки с ЧПУ в металлообработке.
• Линейные модули и портальные оси в автоматизированных линиях.
• Приводы столов и кареток в тяжёлом и среднетяжёлом промышленном оборудовании.
• Транспортирующие и позиционирующие узлы в упаковочных и сортировочных системах.
• Специализированные установки, где важны скорость перемещения, нагрузочная способность и устойчивость работы узла ШВП.

Аналоги

По типоразмеру гайка SFU2510TECHNIX соответствует стандартному исполнению одинарных гаек ШВП для винта 25X10 и имеет аналоги у других производителей. При подборе необходимо сверять диаметр винта, шаг, размеры фланца и допустимые нагрузки по каталожным данным.

Перед заменой рекомендуется сверять размеры гайки, параметры винта и нагрузочные характеристики по каталогам конкретного производителя.

Часто задаваемые вопросы

1. Как правильно установить гайку SFU2510TECHNIX на винт ШВП?
   Винт должен иметь диаметр 25 мм и шаг 10 мм, рабочая поверхность должна быть чистой и без повреждений. Гайку надевают через монтажную втулку или аккуратно навинчивают на винт, не допуская выпадения шариков, затем фланец закрепляют к опорной плите через шесть отверстий с равномерной затяжкой крепежа.
2. Когда гайка SFU2510TECHNIX требует замены?
   Признаки износа — увеличение осевого люфта, рывки и шум при перемещении, снижение точности позиционирования и следы износа на винте. При появлении таких симптомов рекомендуется провести диагностику узла ШВП и выполнить плановую замену гайки, при необходимости совместно с винтом.
3. Можно ли заменить только гайку без замены винта 25X10?
   Допускается замена только гайки, если винт не имеет выраженного износа, повреждений профиля и коррозии. Перед установкой новой гайки важно убедиться в полном совпадении шага, диаметра и посадочных размеров, а также оценить остаточный ресурс винта.
4. Чем SFU2510 отличается от SFU2505 и других типоразмеров?
   SFU2510 рассчитана на диаметр винта 25 мм с шагом 10 мм и обеспечивает более высокую скорость линейной подачи, чем SFU2505 с шагом 5 мм. В сравнении с гайками меньшего шага её применяют там, где приоритетом является скорость и производительность, а не максимальная точность позиционирования.
5. Какие требования к смазке и обслуживанию узла ШВП 25X10?
   Для узла рекомендуются пластичные смазки для ШВП с регулярным обновлением в зависимости от нагрузки и условий загрязнения. Важно защищать винт и гайку от стружки и абразива, контролировать люфт и плавность хода, а также соблюдать рекомендации по монтажу, выверке и регулировке привода.
