О товаре

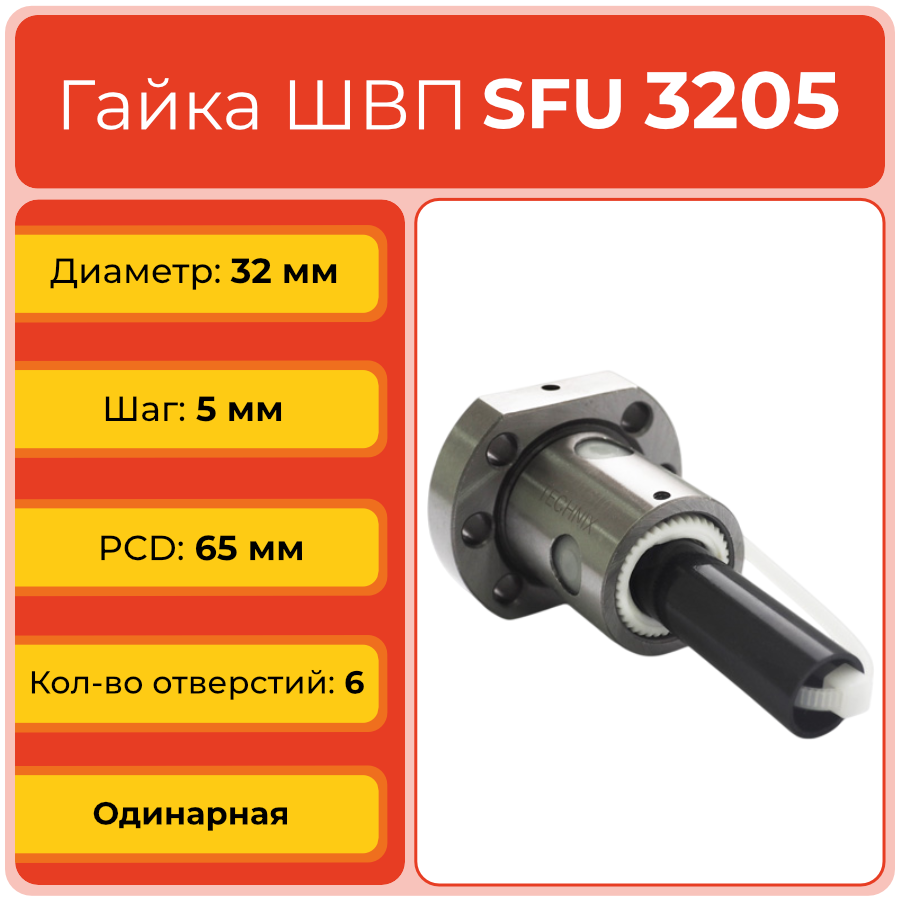

Гайка ШВП SFU3205TECHNIX — одинарная фланцевая гайка шарико-винтовой передачи для винта диаметром 32 мм с шагом 5 мм, с шестью крепёжными отверстиями и классом точности C7. Конструкция рассчитана на точную линейную подачу при значительных нагрузках и стабильной работе в составе приводов станков с ЧПУ и промышленного оборудования.
Гайка SFU3205TECHNIX применяется в шарико-винтовых передачах 32X5 там, где важны повторяемость позиционирования, жёсткость и ресурс: в приводах осей станков, линейных модулях, транспортирующем и позиционирующем оборудовании, а также в 3D‑принтерах и автоматизированных установках. Контакт качения шариков обеспечивает высокий КПД, снижает износ и позволяет уверенно работать при длительных циклах нагружения.
Расшифровка
Обозначение SFU3205TECHNIX позволяет быстро понять основные параметры гайки и подобрать совместимый винт ШВП и опорные узлы. Корректная расшифровка артикула снижает риск ошибки при заказе и проектировании узлов линейного перемещения.
- SFU — стандартная одинарная фланцевая гайка шарико-винтовой передачи.
- 32 — номинальный диаметр винта ШВП: 32 мм.
- 05 — шаг винта: 5 мм, ориентированный на точную подачу при умеренной скорости перемещения.
- TECHNIX — исполнение марки TECHNIX для применения в промышленных приводах, модулях линейного перемещения и станках с ЧПУ.
Полное обозначение: SFU3205TECHNIX. При заказе важно учитывать диаметр 32 мм, шаг 5 мм, конфигурацию фланца и класс точности C7, чтобы обеспечить совместимость с винтом и опорными узлами.
Конструкция и устройство

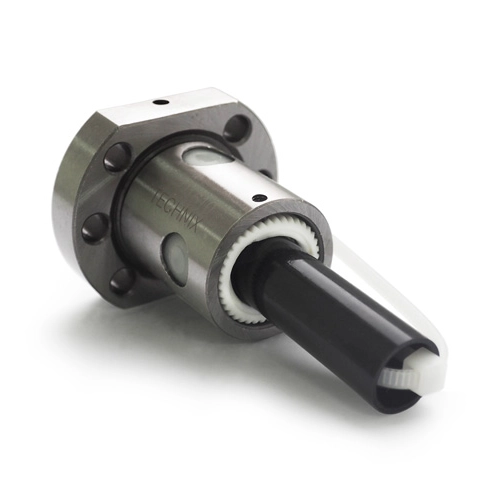

Гайка SFU3205TECHNIX представляет собой фланцевый стальной корпус с внутренними винтовыми дорожками под шарики диаметром 3,175 мм. Замкнутая циркуляция шариков по нескольким дорожкам обеспечивает плавный ход по винту 32X5 и равномерное распределение нагрузок при работе в тяжёлых режимах. Фланец стандартной геометрии позволяет жёстко закрепить гайку на каретке или опорной плите в соответствии с промышленными нормами.
- Стальной корпус с высокоточно обработанными дорожками качения и интегрированным фланцем.
- Внутренние винтовые канавки под шарики, согласованные с шагом винта 5 мм.
- Несколько контуров рециркуляции шариков для повышения ресурса и устойчивости работы передачи.
- Фланец с шестью крепёжными отверстиями для надёжного крепления к конструкциям станков и модулей.
- Резьба под маслёнку М6 для подачи смазки непосредственно в зону контакта шариков и дорожек.
Размерный ряд серии SFU
Ниже приведена таблица всех типоразмеров одинарных гаек ШВП серии SFU, представленных в ассортименте TECHNIX. Текущий товар SFU3205TECHNIX выделен.
Технические параметры и условия эксплуатации
Гайка SFU3205TECHNIX в составе шарико-винтовой передачи 32X5 обеспечивает точный и плавный ход при значительных осевых нагрузках. Конструкция с несколькими дорожками качения и шариками диаметром 3,175 мм позволяет передавать динамические нагрузки при сохранении точности и жёсткости узла, соответствующих классу C7.

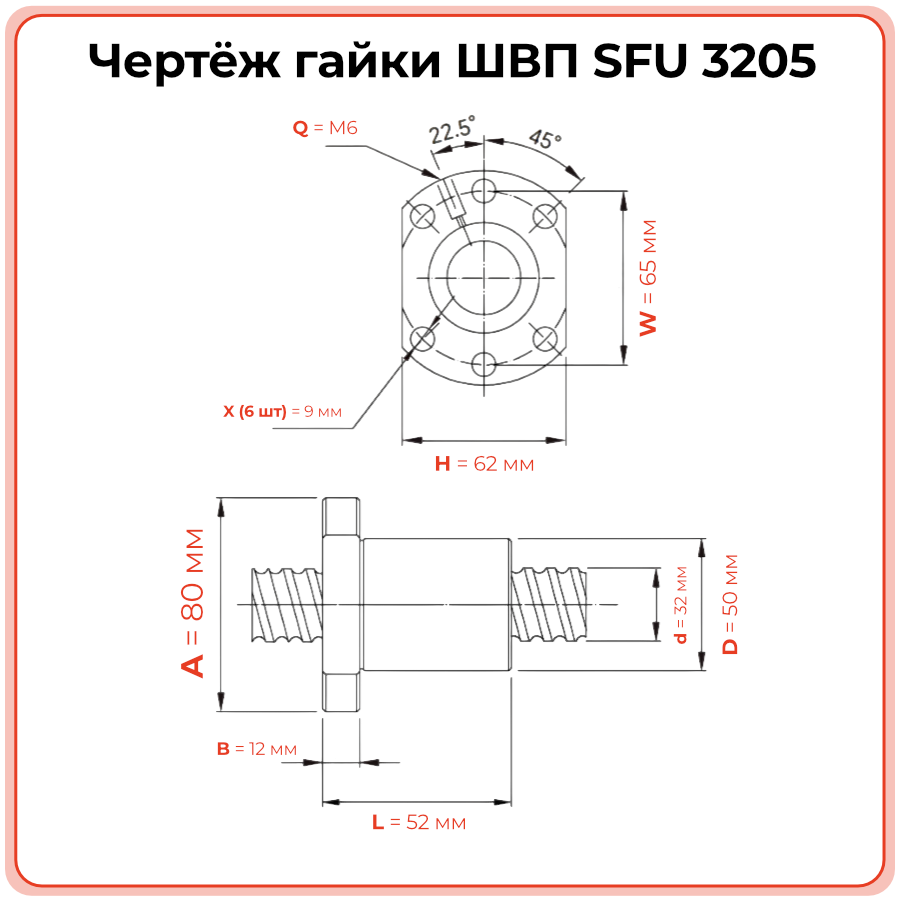

- Диаметр винта: 32,0 мм; шаг: 5,0 мм.
- Длина гайки L: 52,0 мм.
- Диаметр посадки D: 50,0 мм; диаметр фланца A: 80,0 мм.
- Толщина фланца B: 12,0 мм; диаметр окружности отверстий W: 65,0 мм.
- Отверстия под крепёж: 6 шт., диаметр 9,0 мм.
- Диаметр шариков Dw: 3,175 мм.
- Динамическая нагрузка C: 17,1 kN; статическая C0: 42,1 kN.
- Рекомендуемые условия эксплуатации: регулярная смазка, защита от стружки и абразива, отсутствие ударных нагрузок и перекосов узла ШВП.
Применяемость
Гайка ШВП SFU3205TECHNIX используется в приводах линейного перемещения, где требуются высокая точность позиционирования и значительная нагрузочная способность. Типичные области применения — оси станков с ЧПУ, линейные модули, транспортирующее и позиционирующее оборудование, 3D‑принтеры и специализированные установки.
- Оси станков с ЧПУ и металлообрабатывающих центров, ориентированных на точную подачу.
- Линейные модули и актуаторы в автоматизированных производственных линиях.
- Транспортирующие и позиционирующие узлы в промышленном оборудовании.
- 3D‑принтеры, плоттеры и другие системы высокоточного перемещения.
- Специализированные установки, где важны повторяемость хода, жёсткость и ресурс узла ШВП.
Аналоги
По типоразмеру гайка SFU3205TECHNIX соответствует стандартному исполнению одинарных гаек ШВП для винта 32X5 и имеет аналоги у других производителей. При подборе необходимо сверять диаметр винта, шаг, размеры фланца и допустимые нагрузки по каталожным данным.
Перед заменой рекомендуется сверять размеры гайки, параметры винта и нагрузочные характеристики по каталогам конкретного производителя.
Часто задаваемые вопросы
- Как правильно установить гайку SFU3205TECHNIX на винт ШВП?
Винт должен иметь диаметр 32 мм и шаг 5 мм, рабочая поверхность должна быть чистой и без повреждений. Гайку надевают через монтажную втулку или аккуратно навинчивают на винт, не допуская выпадения шариков, затем фланец закрепляют к опорной плите через шесть отверстий с равномерной затяжкой крепежа. - Когда гайка SFU3205TECHNIX требует замены?
Признаки износа — увеличение осевого люфта, рывки и шум при перемещении, снижение точности позиционирования и следы износа на винте. При появлении таких симптомов рекомендуется провести диагностику узла ШВП и выполнить плановую замену гайки, при необходимости совместно с винтом. - Можно ли заменить только гайку без замены винта 32X5?
Допускается замена только гайки, если винт не имеет выраженного износа, повреждений профиля и коррозии. Перед установкой новой гайки важно убедиться в полном совпадении шага, диаметра и посадочных размеров, а также оценить остаточный ресурс винта. - Чем SFU3205 отличается от SFU3210 и других типоразмеров?
SFU3205 рассчитана на диаметр винта 32 мм с шагом 5 мм и обеспечивает более точную подачу при меньшем ходе за оборот, чем SFU3210 с шагом 10 мм. В сравнении с гайками большего шага её выбирают там, где приоритетом являются точность и плавность позиционирования, а не максимальная скорость. - Какие требования к смазке и обслуживанию узла ШВП 32X5?
Для узла рекомендуются пластичные смазки для ШВП с регулярным обновлением в зависимости от нагрузки и условий загрязнения. Важно защищать винт и гайку от стружки и абразива, контролировать люфт и плавность хода, а также соблюдать рекомендации по монтажу, выверке и регулировке привода.
